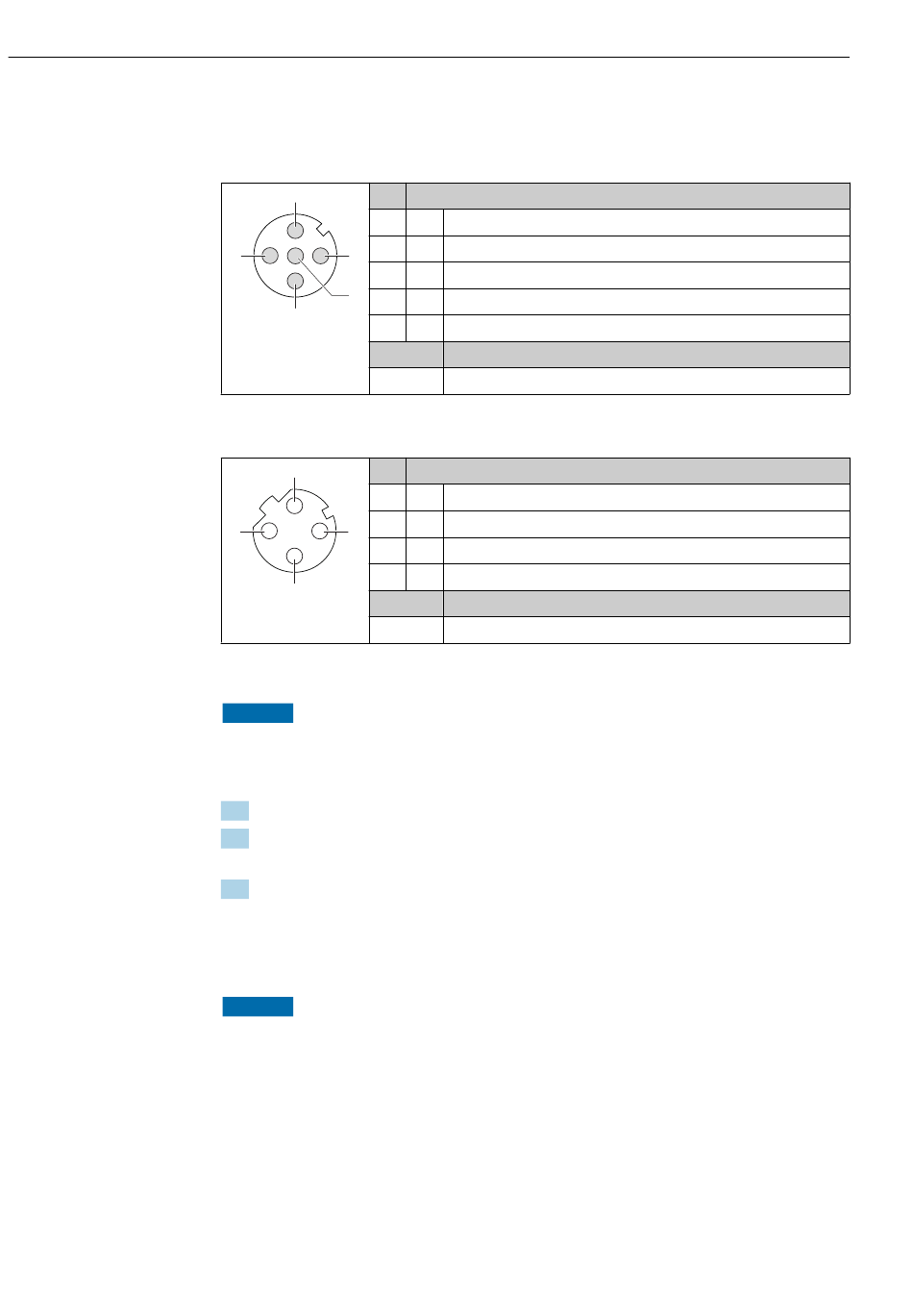

7.1.4 Pinbelegung Gerätestecker

Versorgungsspannung

Pin
2
1
2
1
3
3
5
4
4
5
A0016809
Codierung
Gerätestecker für Signalübertragung (geräteseitig)
Pin
2
1
2
1 3
3
4
4
Codierung
A0016812
7.1.5 Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  30.
7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Vor dem Anschluss weiterer Kabel: Immer erst das Schutzleiterkabel  anschließen.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
‣
Das Netzteil muss sicherheitstechnisch geprüft sein (z.B. PELV, SELV).
L+
L-
A
+
+
-
-
D
Proline Promag E 100 EtherNet/IP
Belegung
DC 24 V
Nicht belegt
Nicht belegt
DC 24 V
Erdung/Schirmung
Stecker/Buchse
Stecker
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
