8.3.3

Verbindungsaufbau

Via Serviceschnittstelle (CDI-RJ45)
Messgerät vorbereiten
Internetprotokoll vom Computer konfigurieren
Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden:
• Dynamic Host Configuration Protocol (DHCP), Werkseinstellung:
Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (DHCP-Server) auto-
matisch zugewiesen.
• Hardwareadressierung:
Die IP-Adresse wird über DIP-Schalter eingestellt .
• Softwareadressierung:
Die IP-Adresse wird über den Parameter IP-Adresse (→  61) eingegeben .
• DIP-Schalter für "Default IP-Adresse":
Für den Aufbau der Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): Die
fest zugewiesene IP-Adresse 192.168.1.212 wird verwendet .
Ab Werk arbeitet das Messgerät mit dem Dynamic Host Configuration Protocol (DHCP),
d.h. die IP-Adresse des Messgeräts wird vom Automatisierungssystem (DHCP-Server)
automatisch zugewiesen.
Für den Aufbau einer Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): DIP-
Schalter "Default IP-Adresse" auf ON gesetzt werden. Anschließend besitzt das Messgerät
die fest zugewiesene IP-Adresse: 192.168.1.212. Diese kann nun zum Aufbau der Netz-
werkverbindung verwendet werden kann.
Serviceschnittstelle CDI-RJ45
Das Messgerät verfügt über eine RJ45-Schnittstelle.
Webserver muss aktiviert sein; Werkseinstellung: An

Zum Aktivieren des Webservers →  47
Ist die IP-Adresse des Gerätes nicht bekannt, kann der Aufbau der Kommuni-
kation zum Webserver über die Default-IP-Adresse 192.168.1.212 erfolgen.
Ab Werk ist DHCP-Funktion im Gerät aktiviert, d.h. das Gerät erwartet die
Zuweisung einer IP-Adresse durch das Netzwerk. Diese Funktion kann deakti-
viert werden und das Gerät kann auf die Default-IP-Adresse 192.168.1.212
umgestellt werden: DIP-Schalter Nr. 10 von OFF → ON setzen.

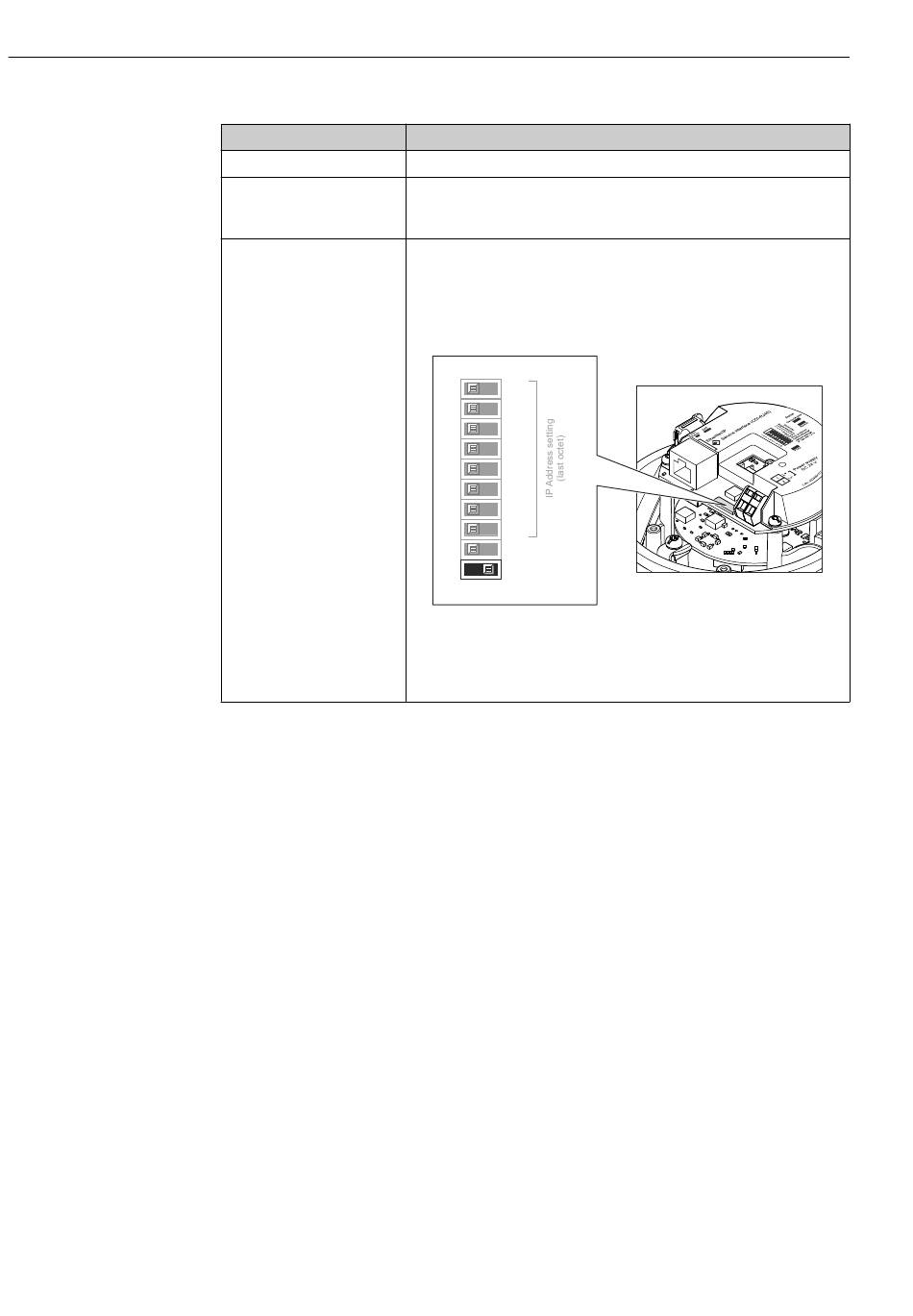

OFF ON
1 1
2 2
3 4
4 8
5 16
6 32
7 64
8 128
9 - Write protection
10 - Default Ethernet
network settings
IP 192.168.1.212

• Nach Aktivieren des DIP-Schalters muss das Gerät erst neu gestartet
werden, bevor das Gerät die Default-IP-Adresse verwendet.
• Bei Verwendung der Default-IP-Adresse (DIP-Schalter Nr. 10 = ON)
besteht keine Verbindung zum EtherNet/IP-Netzwerk.
Proline Promag E 100 EtherNet/IP
Endress+Hauser
A0017965
