Proline Promag E 100 EtherNet/IP
Endress+Hauser
6
Montage
6.1
Montagebedingungen
6.1.1
Montageposition

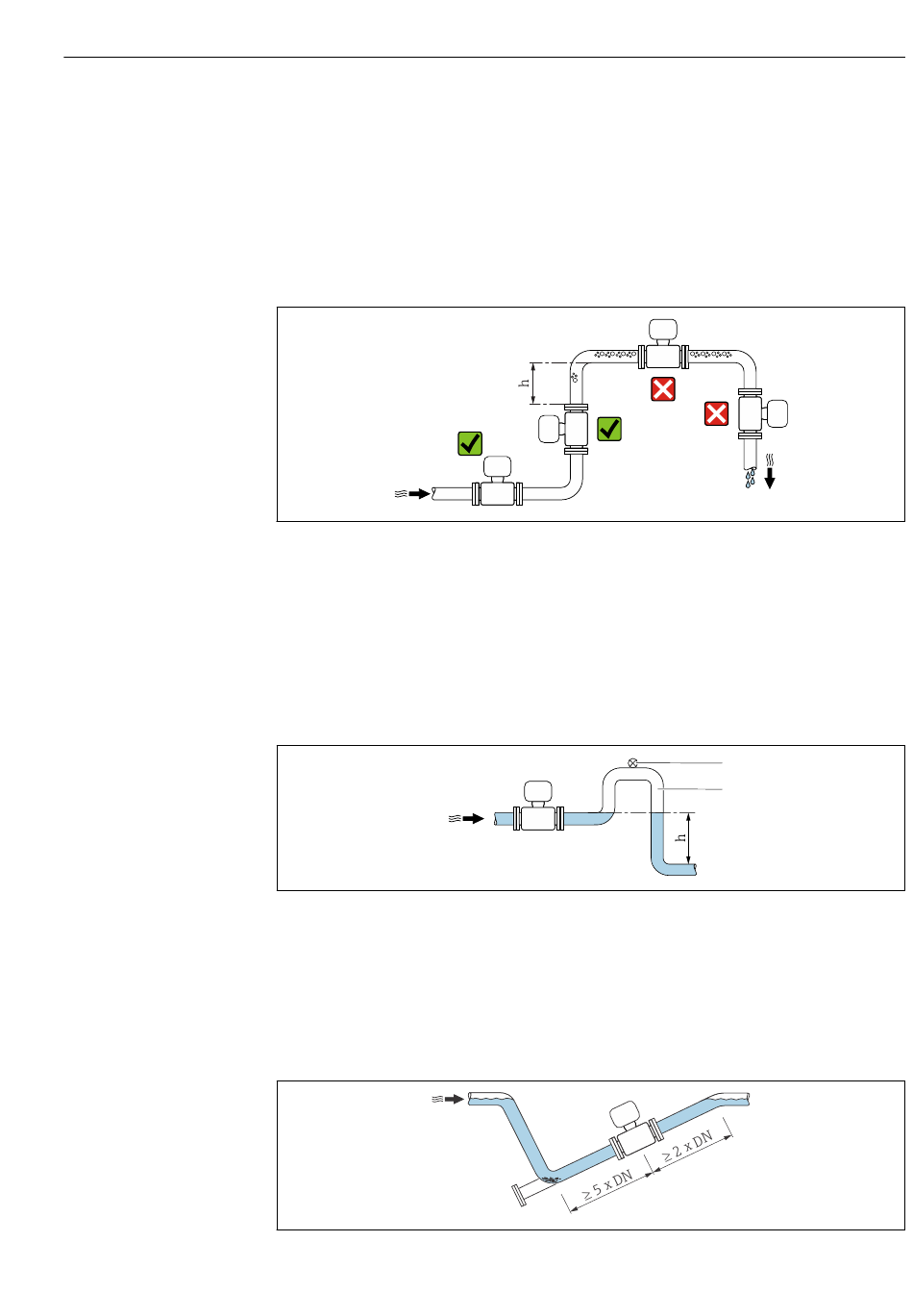

Montageort
Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausrei-
chenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein
Siphon mit einem Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes
vermieden und somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem
ein Abreißen des Flüssigkeitsstroms in der Rohrleitung.
4
Einbau in eine Fallleitung
1
Belüftungsventil
2
Rohrleitungssiphon
h
Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen.
Montage
A0029343
1
2
A0028981
A0029257
19
