Endress+Hauser Proline Promag E 100 Kurzanleitung Seite 32

Elektrischer Anschluss
2.
1.
4.
OFF ON

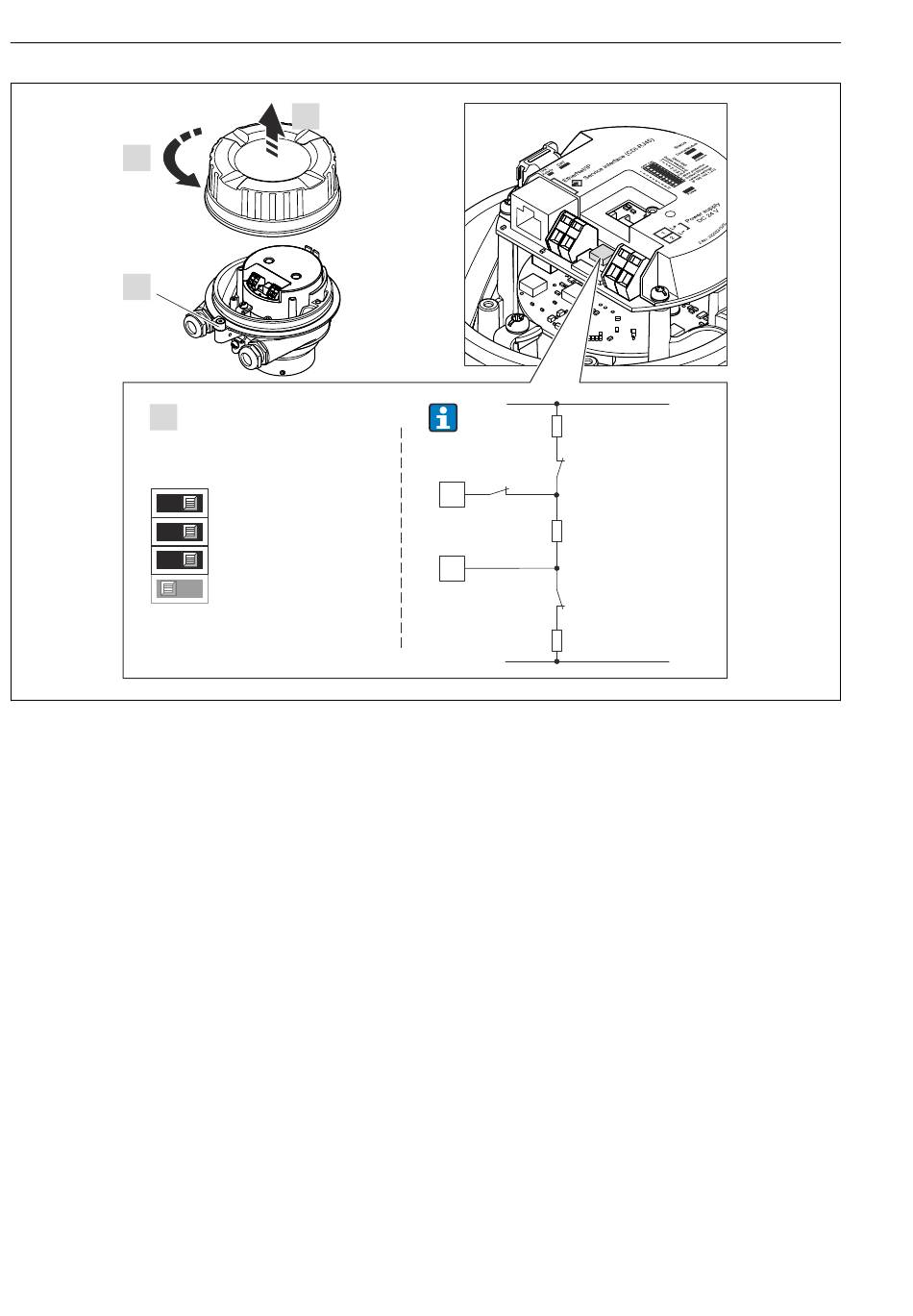

 11 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten
< 1,5 MBaud)
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
32
3.
1
Bus polarisation
2 Bus termination
3 Bus polarisation
4 Not used
390 Ω
DIP 1
26
DIP 2
220 Ω
27
DIP 3
390 Ω
Proline Promag E 100
5V
0V
A0021274
