Montage
6.2.4

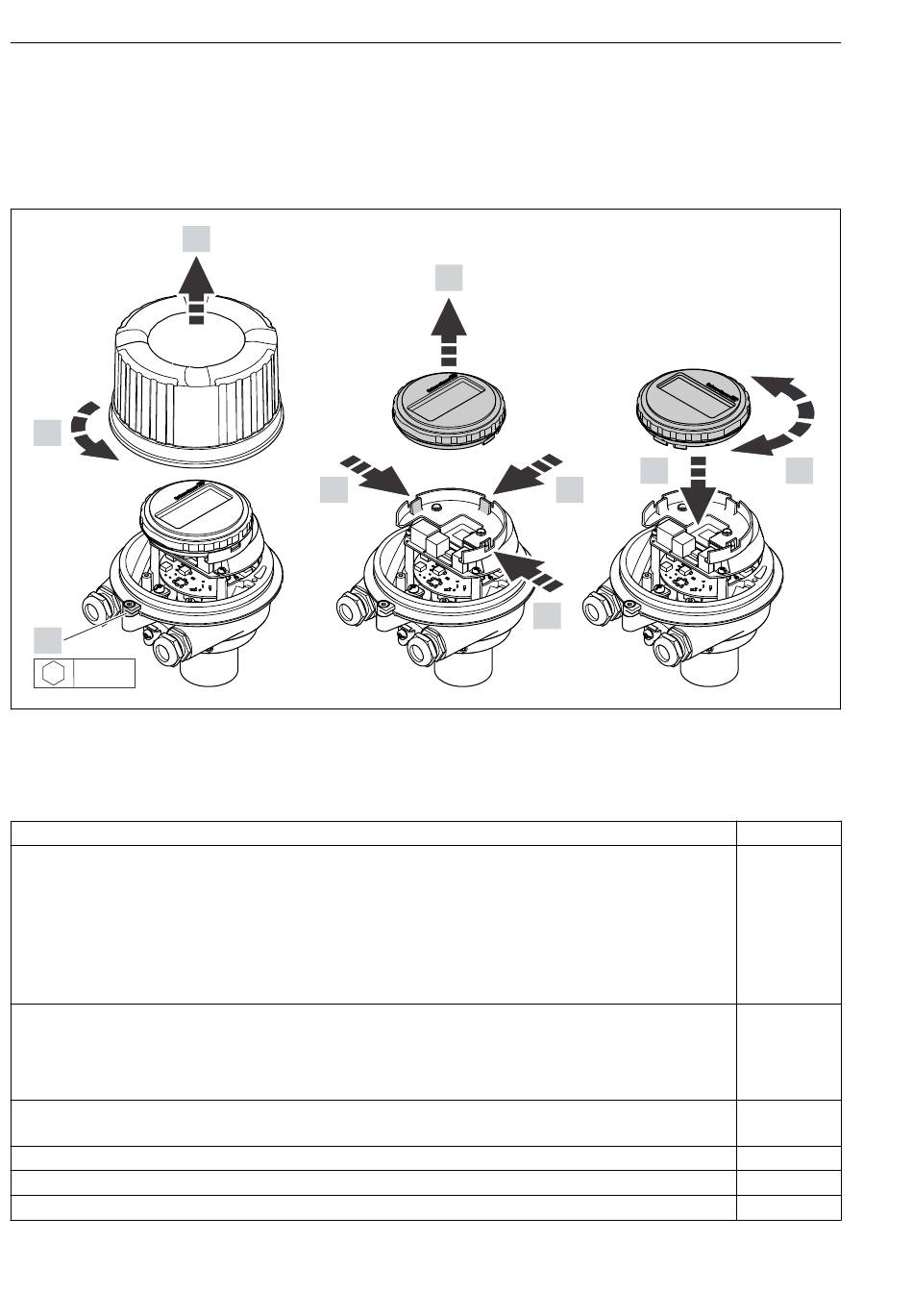

Anzeigemodul drehen
Um die Ablesbarbarkeit zu erleichtern kann das Anzeigemodul gedreht werden.
Gehäuseausführung Aluminium, AlSi10Mg, beschichtet
2.
1.
3 mm
6.3
Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven", auf der
mitgelieferten CD-ROM)
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt ?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-Fließ-
richtung in der Rohrleitung überein ?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Sind die Befestigungsschrauben mit dem korrekten Anziehdrehmoment angezogen?
20
3.
4.
5.
4.
4.
Proline Promag E 100
7.
6.
A0023192
Endress+Hauser
