Proline Promag E 100
6.2.3

Messaufnehmer montieren

WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Bei Verwendung von Erdungsscheiben: Beiliegende Einbauanleitung beachten.
4. Erforderliche Schrauben-Anziehdrehmomente beachten →  19.

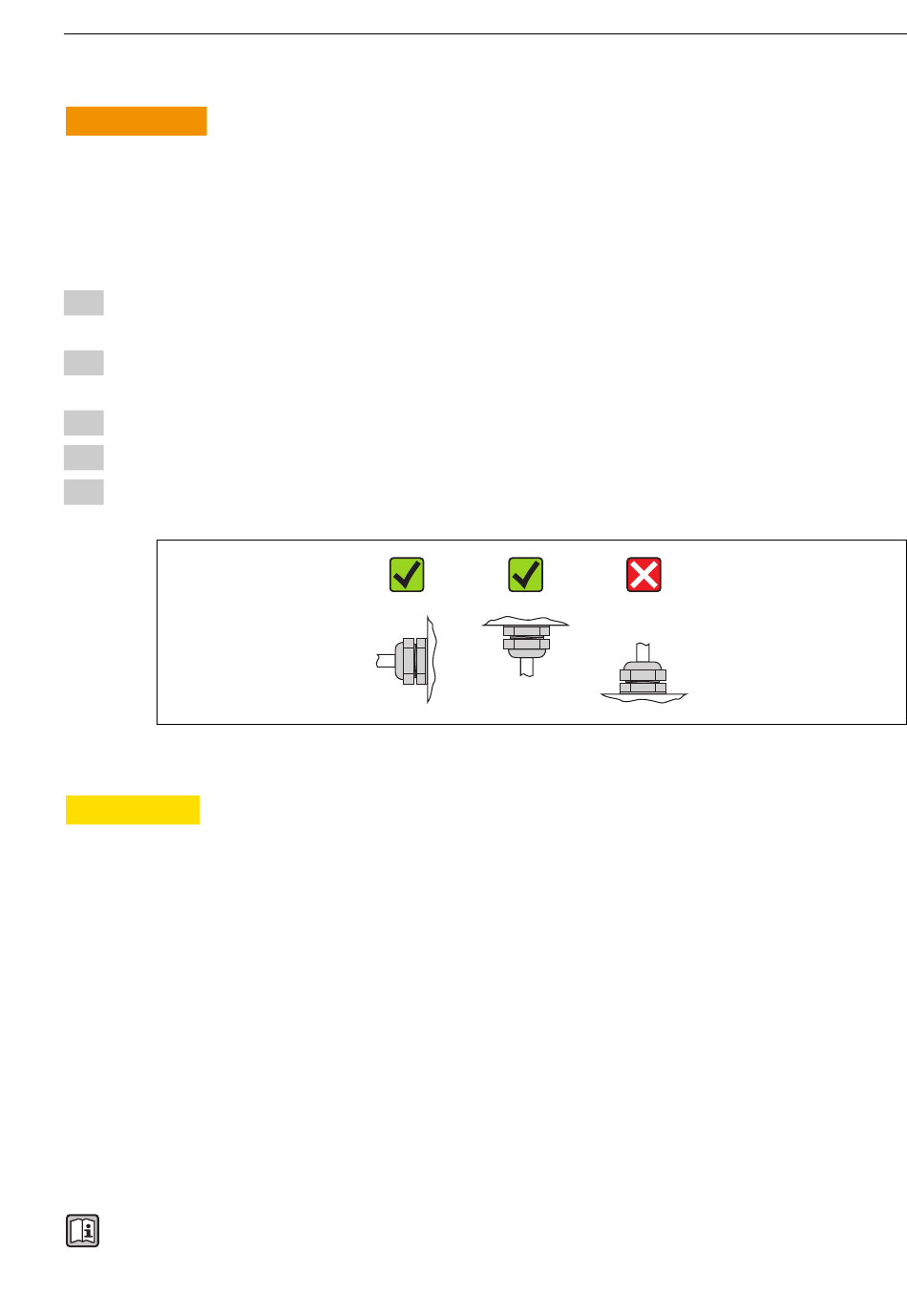

5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.

Dichtungen montieren
VORSICHT
L
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Bei der Montage von Dichtungen folgende Punkte beachten:
• Bei Montage der Prozessanschlüsse darauf achten, dass die betreffenden Dichtungen
schmutzfrei und richtig zentriert sind.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Bei Messrohrauskleidung "PTFE": Grundsätzlich keine zusätzlichen Dichtungen erforderlich.
Erdungskabel/Erdungsscheiben montieren
Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz von
Erdungskabeln/Erdungsscheiben beachten →  29.
Schrauben-Anziehdrehmomente
Detaillierte Angaben zu den Schrauben-Anziehdrehmomenten: Betriebsanleitung zum
Gerät, Kapitel "Messaufnehmer montieren"
Endress+Hauser
Montage
A0013964
