Elektrischer Anschluss
Anschlussvariante PROFIBUS DP
Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2
Bestellmerkmal "Ausgang", Option L
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.

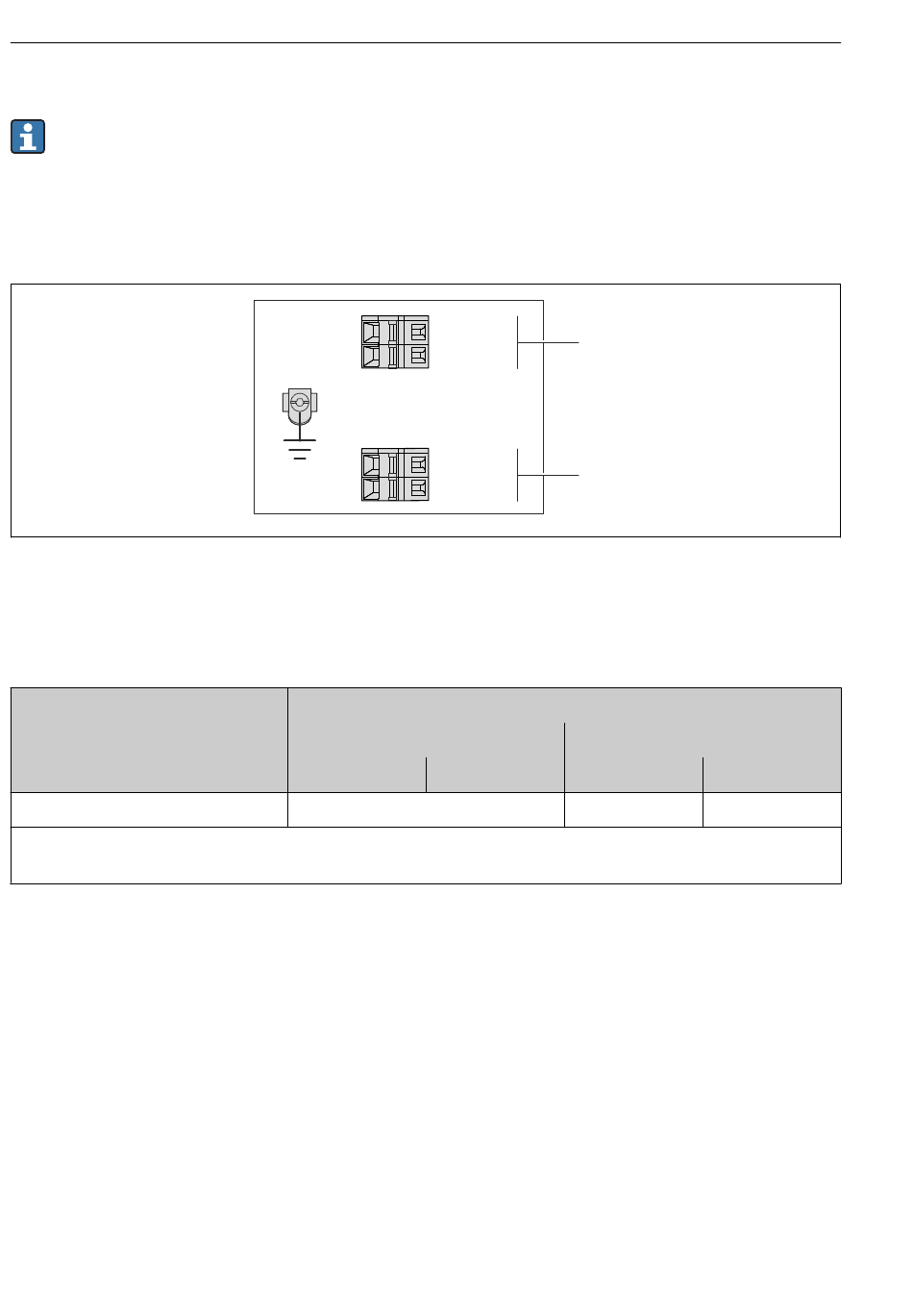

 7 Klemmenbelegung PROFIBUS DP
1 Energieversorgung: DC 24 V
2 PROFIBUS DP
Bestellmerkmal
"Ausgang"
Option L
Bestellmerkmal "Ausgang":
Option L: PROFIBUS DP, für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2
24
26
B
27 A
+
1 L
_
2
L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
DC 24 V
Proline Promag E 100
2
1
Ausgang
26 (RxD/TxD-P) 27 (RxD/TxD-N)
B
Endress+Hauser
A0022716
A
