Proline Promag E 100

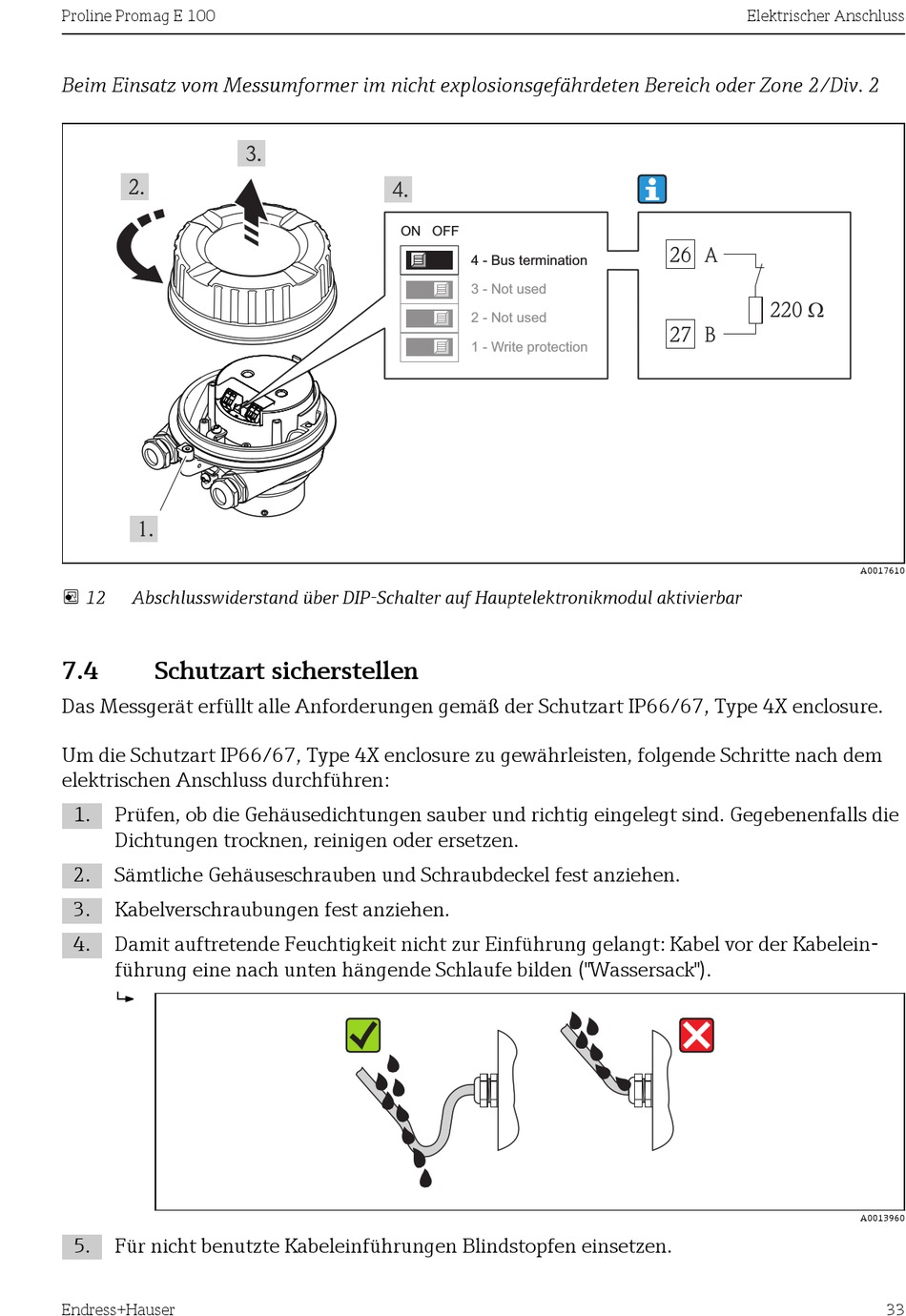

Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/Div. 2
12
Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
7.4
Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1.
Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
2.
Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3.
Kabelverschraubungen fest anziehen.
4.
Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
5.
Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
Endress+Hauser
ON
OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
Elektrischer Anschluss
26
A
220 W
27
B
A0017610
A0013960
33
