Elektrischer Anschluss
EtherNet/IP

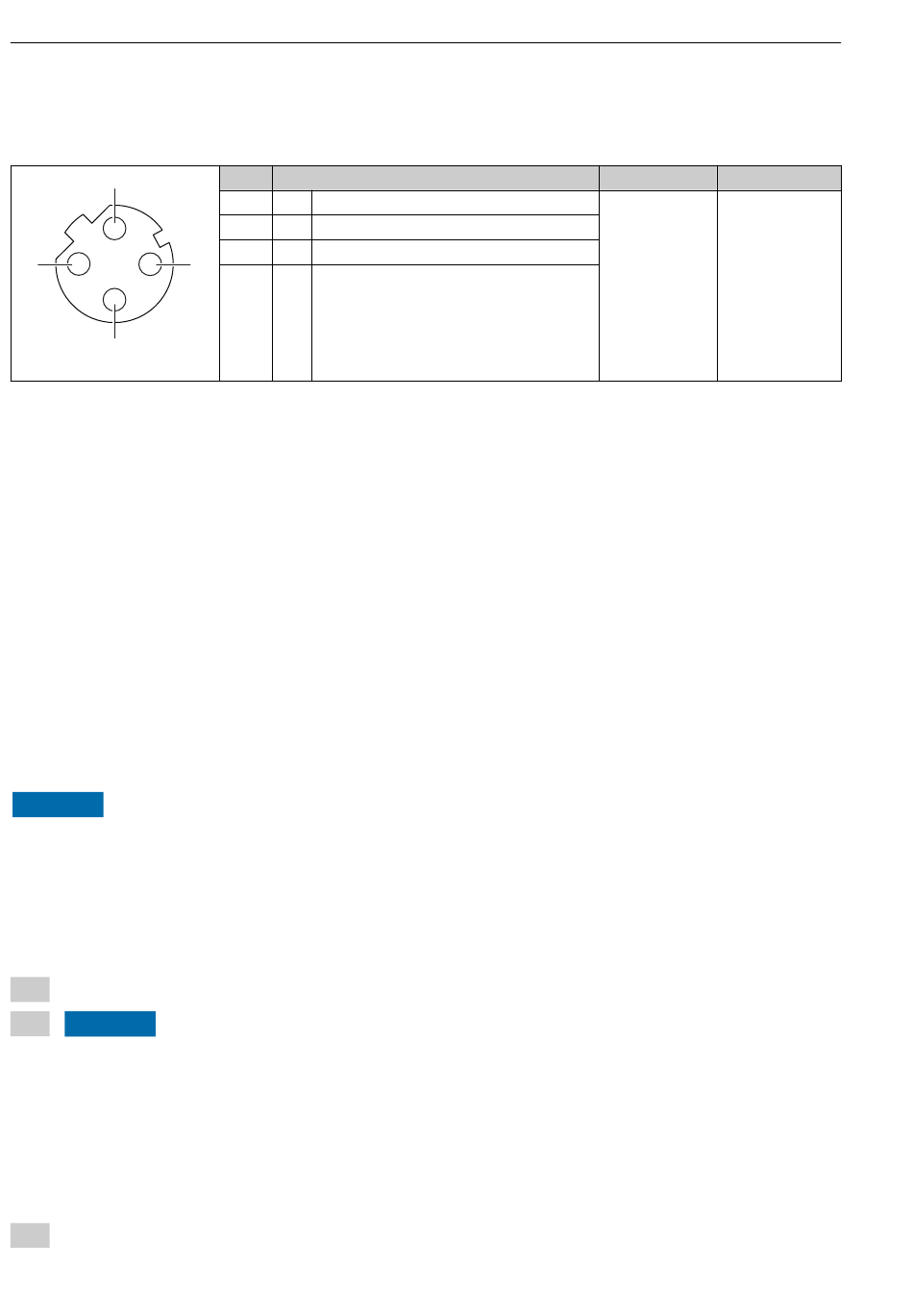

Gerätestecker für Signalübertragung (geräteseitig)
2
1
4
A0016812
7.1.5

Schirmung und Erdung

Das Schirmungs- und Erdungskonzept erfordert die Einhaltung folgender Aspekte:
• Elektromagnetische Verträglichkeit (EMV)
• Explosionsschutz
• Personenschutz
• Nationale Installationsvorschriften und Richtlinien
• Kabelspezifikation beachten →  21.
• Abisolierte und verdrillte Kabelschirmstücke bis zur Erdungsklemme so kurz wie möglich
halten.
• Lückenlose Abschirmung der Leitungen.
Erdung des Kabelschirms
Zur Erfüllung der EMV-Anforderungen:
• Mehrfache Erdung des Kabelschirms mit Potentialausgleichsleiter durchführen.
• Jede lokale Erdungsklemme mit dem Potentialsausgleichsleiter verbinden.
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verursacht
netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
‣
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden.
7.1.6 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
→  21.
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten →  21.
28
Pin
1 +
2 +
3 -
3
4 -
Belegung
Tx
Rx
Tx
Rx
Proline Promag E 100
Codierung Stecker/Buchse
D Buchse
