Eaton i-on Compact Administrator- Und Benutzerhandbuch Seite 6

Wenn sich das System im Ruhezustand befindet (im aktivierten oder
deaktivierten Zustand), wird auf dem Display der Standby-Bildschirm
angezeigt. Beispiel:
i-on Compact
15:19 11/08/2017
(In der oberen Zeile kann ein anderer Name als der Modellname der
Steuereinheit angezeigt werden.)
 Bedienteil: Dies ist die die Hauptbedienschnittstelle. Es ermöglicht es
den Benutzern, Funktionen wie Aktivieren oder Deaktivieren des
Systems, Aufrufen der Benutzeroptionen und Bestätigen von Alarmen
auszuführen. Die Benutzer können sich im System durch Eingabe
eines eindeutigen Zugriffscodes am Bedienteil identifizieren.
In Abbildung 2 werden die Funktionen der einzelnen Tasten erläutert.
 Chip-Schlüsselleser: Ein Chipschlüssel ist ein kleiner Schlüssel aus Kunst-
stoff mit einem leistungsarmen Funksender. Jeder Benutzer besitzt seinen
eigenen Chipschlüssel. Wie durch Eingabe eines Zugriffscodes erhält der
Benutzer durch Vorhalten des Chipschlüssels Zugriff auf das System.
Es gibt auch einen Signalgeber in der Steuereinheit, der Alarm- oder
Warntöne ausgibt.

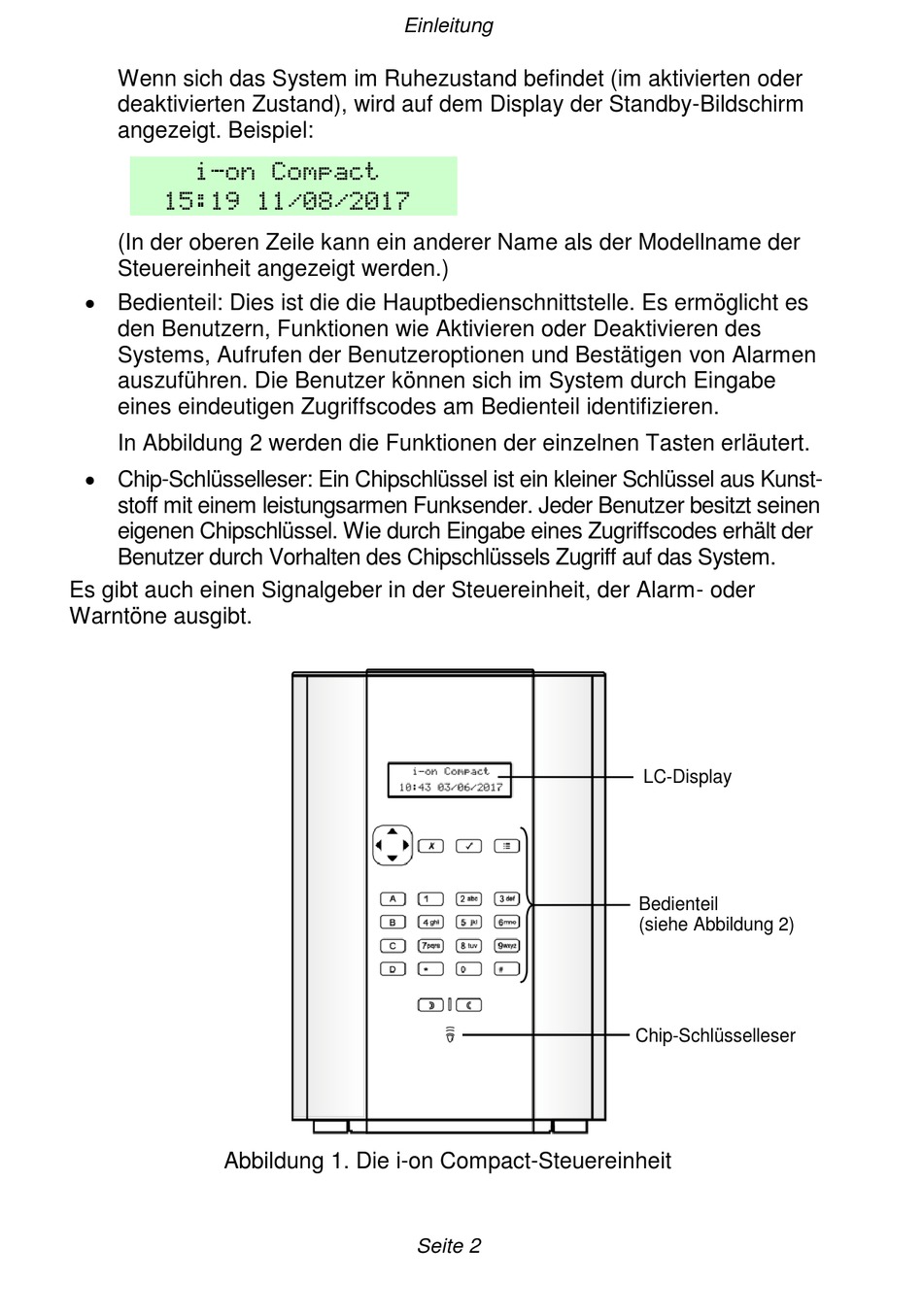

Abbildung 1. Die i-on Compact-Steuereinheit
Einleitung
Seite 2
LC-Display
Bedienteil
(siehe Abbildung 2)
Chip-Schlüsselleser
