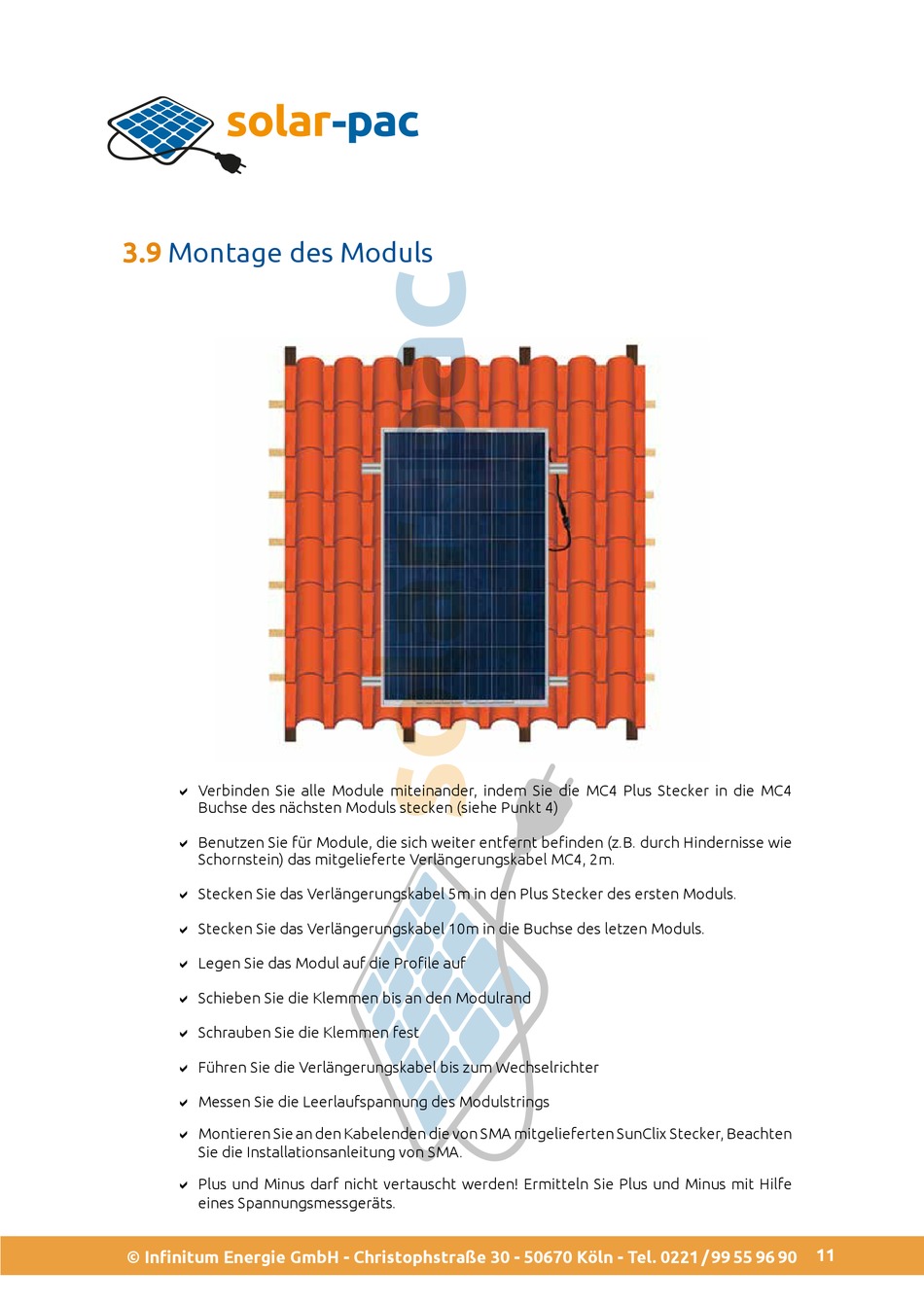

Montage des Moduls
D Verbinden Sie alle Module miteinander, indem Sie die MC4 Plus Stecker in die MC4
Buchse des nächsten Moduls stecken (siehe Punkt 4)
D Benutzen Sie für Module, die sich weiter entfernt befinden (z.B. durch Hindernisse wie
Schornstein) das mitgelieferte Verlängerungskabel MC4, 2m.
D Stecken Sie das Verlängerungskabel 5m in den Plus Stecker des ersten Moduls.
D Stecken Sie das Verlängerungskabel 10m in die Buchse des letzen Moduls.
D Legen Sie das Modul auf die Profile auf
D Schieben Sie die Klemmen bis an den Modulrand
D Schrauben Sie die Klemmen fest
D Führen Sie die Verlängerungskabel bis zum Wechselrichter
D Messen Sie die Leerlaufspannung des Modulstrings
D Montieren Sie an den Kabelenden die von SMA mitgelieferten SunClix Stecker, Beachten
Sie die Installationsanleitung von SMA.
D Plus und Minus darf nicht vertauscht werden! Ermitteln Sie Plus und Minus mit Hilfe
eines Spannungsmessgeräts.
