3.9

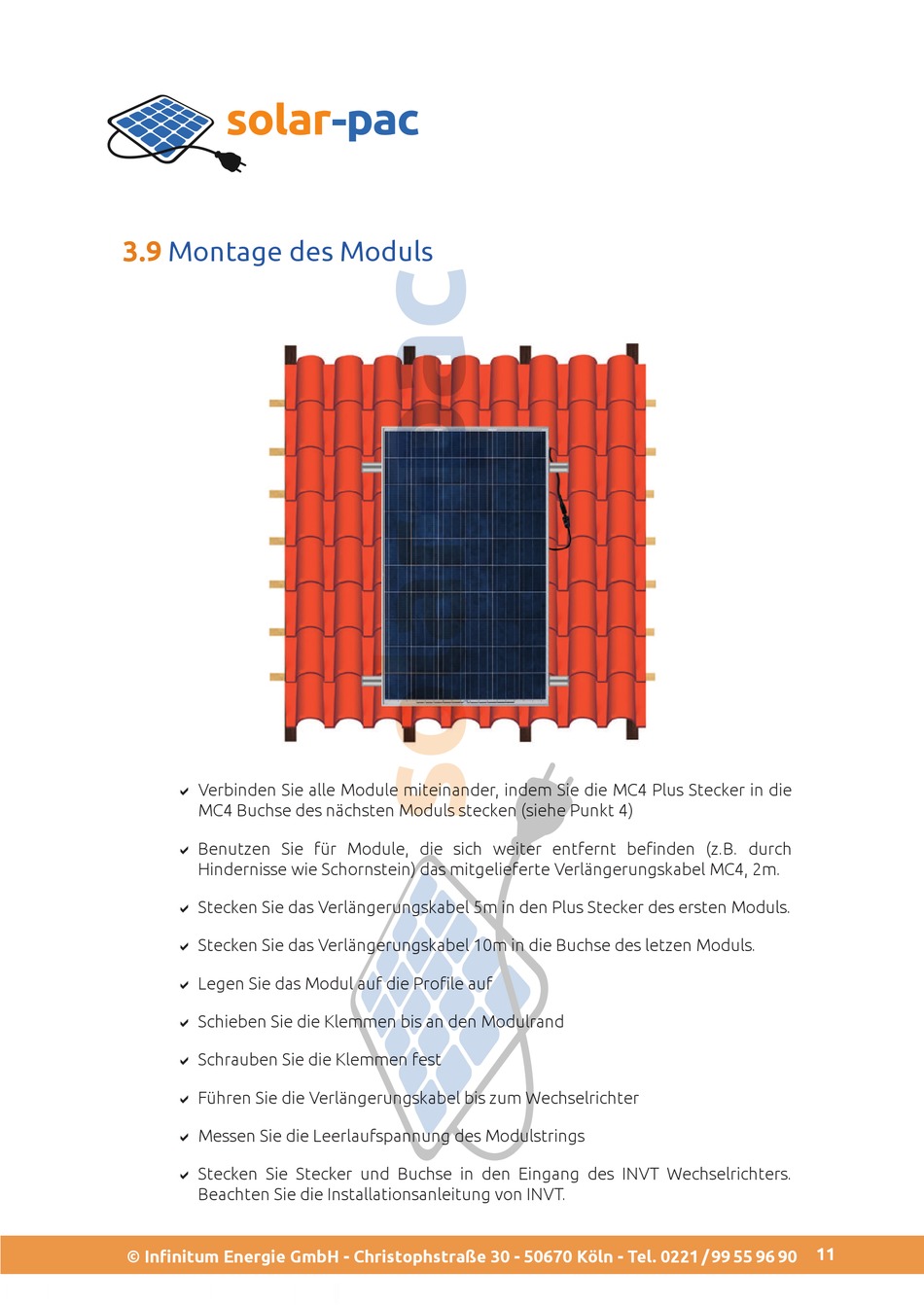

Montage des Moduls
D Verbinden Sie alle Module miteinander, indem Sie die MC4 Plus Stecker in die
MC4 Buchse des nächsten Moduls stecken (siehe Punkt 4)
D Benutzen Sie für Module, die sich weiter entfernt beinden (z.B. durch
Hindernisse wie Schornstein) das mitgelieferte Verlängerungskabel MC4, 2m.
D Stecken Sie das Verlängerungskabel 5m in den Plus Stecker des ersten Moduls.
D Stecken Sie das Verlängerungskabel 10m in die Buchse des letzen Moduls.
D Legen Sie das Modul auf die Proile auf
D Schieben Sie die Klemmen bis an den Modulrand
D Schrauben Sie die Klemmen fest
D Führen Sie die Verlängerungskabel bis zum Wechselrichter
D Messen Sie die Leerlaufspannung des Modulstrings
D Stecken Sie Stecker und Buchse in den Eingang des INVT Wechselrichters.
Beachten Sie die Installationsanleitung von INVT.
© Ininitum Energie GmbH - Christophstraße 30 - 50670 Köln - Tel. 0221 / 99 55 96 90
11
