- Seite 1 Kurzanleitung Flachdach 12.01.2021...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Aufstellen Ballastieren Materialliste Befestigen der Scharniere am Modulrahmen Befestigen der Aluminium-Bügel Befestigen der Gummi-Unterlagen Positionierung des Ballasts Befestigen des Solarmoduls... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Installations- und Bedienungsanleitungen der Komponentenhersteller! Diese Kurzanleitung ersetzt nicht die Anleitungen der Hersteller! Bei entsprechender Nicht die Kabel trennen, wenn Sonneneinstrahlung produziert die Anlage unter Spannung steht. die Anlage Gleichstrom und steht unter Spannung. Öffnen Sie nicht das Gehäuse Die Anlage erhält keine zu des Wechselrichters. -
Seite 4: Aufstellen

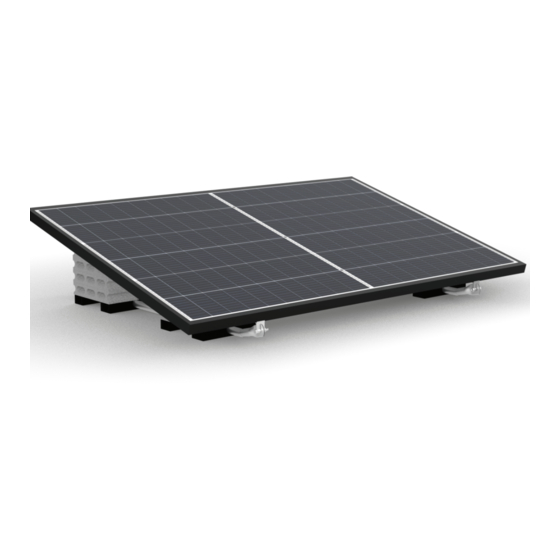

Abstand zwischen den Boxen beträgt wegen der gegenseitigen Verschattung min. 0,8 m. Wichtig ist, das Modul möglichst nach Süden auszurichten, um eine lange Sonneneinstrahlung zu gewährleisten. Außerdem solte ein möglichst schattenfreier Ort gewählt werden. Das Flachdach Montagesystem ist bis zu einer Dachneigung von maximal 5° zugelassen. Aufständerung Süd 0,8m Aufständerung Ost-West... -
Seite 5: Ballastieren
Ballastieren Um die Standsicherheit zu gewährleisten, muss das Flachdach Montagesystem mit Gehwegplatten beschwert werden. Der nachfolgenden Tabelle können Sie das empfohlene Mindestgewicht je nach Windlastzone und Gebäudehöhe entnehmen. Flachdächer mit einer Oberfläche aus Bitumen oder EPDM (Dachpappe ähnliche Abdichtung aus Ethylen-Propylen-Dien-Monomer-Kautschuk) haben eine höhere Reibung, was einen etwas niedrigeren Ballast ermöglicht, als beispielsweise eine Betonoberfläche. -
Seite 6: Materialliste Für Ein Solarmodul
Montage Materialliste für ein Solarmodul Solarmodul Scharnier Modulschraube Scharnier- schraube Gummiträger Mutter Aluminiumstütze *Modul kann variieren. Materialliste... -
Seite 7: Befestigen Der Scharniere Am Modulrahmen
Montage Befestigen der Scharniere am Modulrahmen Befestigen der Scharniere am Modulrahmen... -
Seite 8: Befestigen Der Aluminium-Bügel
Montage Befestigen der Aluminium-Bügel Schrauben nur lose befestigen, diese müssen für die Ballastierung nochmal gelöst werden. Befestigen der Aluminium-Bügel... -
Seite 9: Befestigen Der Gummi-Unterlagen
Montage Befestigen der Gummi-Unterlagen Befestigen der Gummi-Unterlagen... -
Seite 10: Positionierung Des Ballasts
Montage Positionierung des Ballasts Ziehen Sie die oberen Scharnierbolzen heraus und kippen Sie das Modul bis zu einer vertikalen Position. Stellen Sie sicher, dass das Modul nicht umkippen kann bzw. sorgen Sie dafür, dass es festgehalten wird, solange Sie die Gehwegplatten aufstapeln. Positionierung des Ballasts... -
Seite 11: Befestigen Des Solarmoduls
Montage Befestigen des Solarmoduls Kippen Sie das Solarmodul wieder zurück in die Aluminium-Bügel und ziehen Sie die Scharnierbolzen ganz fest, so dass nichts mehr wackelt. Befestigen des Solarmoduls...
