4.4

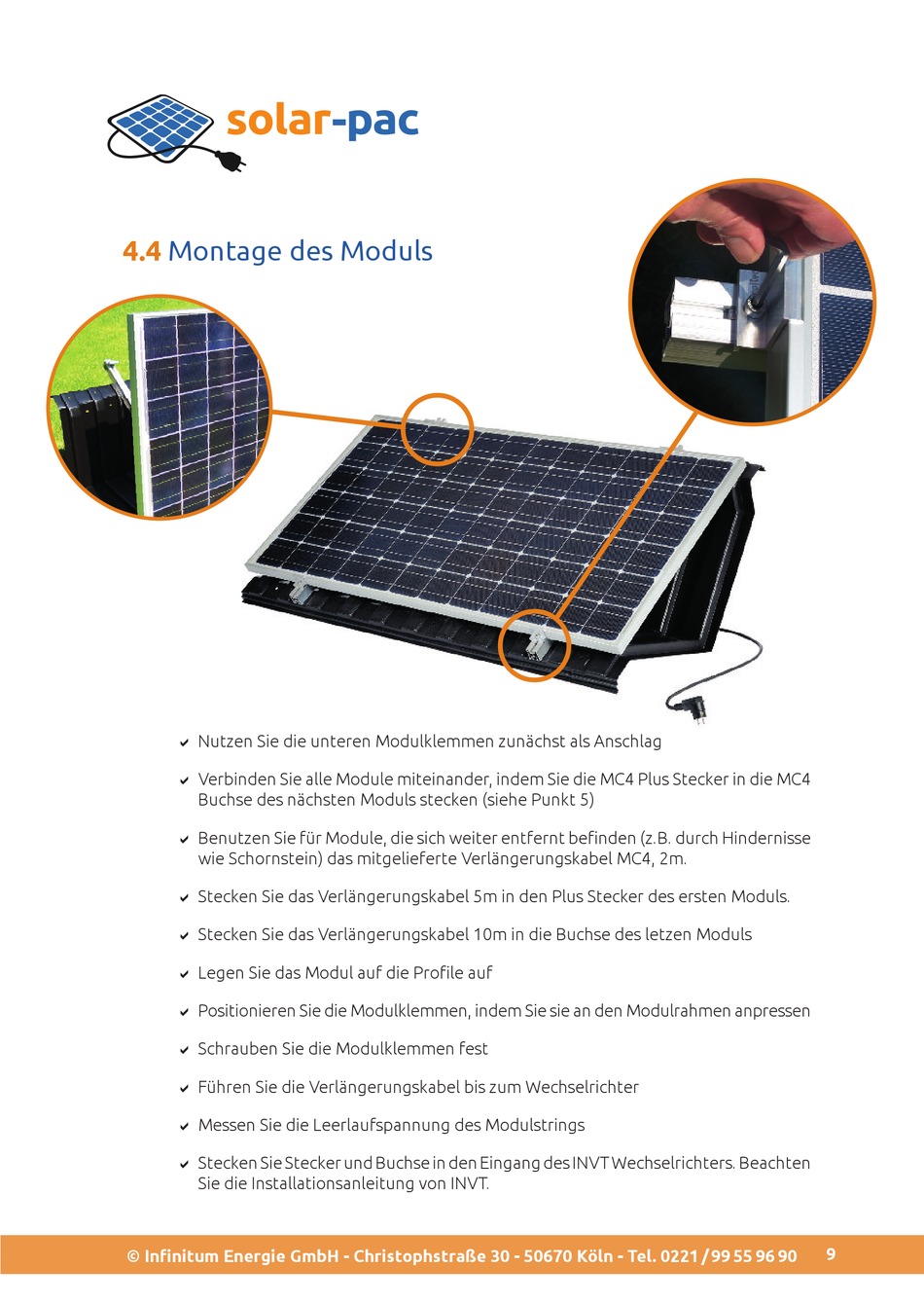

Montage des Moduls
D Nutzen Sie die unteren Modulklemmen zunächst als Anschlag
D Verbinden Sie alle Module miteinander, indem Sie die MC4 Plus Stecker in die MC4
Buchse des nächsten Moduls stecken (siehe Punkt 5)
D Benutzen Sie für Module, die sich weiter entfernt beinden (z.B. durch Hindernisse
wie Schornstein) das mitgelieferte Verlängerungskabel MC4, 2m.
D Stecken Sie das Verlängerungskabel 5m in den Plus Stecker des ersten Moduls.
D Stecken Sie das Verlängerungskabel 10m in die Buchse des letzen Moduls
D Legen Sie das Modul auf die Proile auf
D Positionieren Sie die Modulklemmen, indem Sie sie an den Modulrahmen anpressen
D Schrauben Sie die Modulklemmen fest
D Führen Sie die Verlängerungskabel bis zum Wechselrichter
D Messen Sie die Leerlaufspannung des Modulstrings
D Stecken Sie Stecker und Buchse in den Eingang des INVT Wechselrichters. Beachten
Sie die Installationsanleitung von INVT.
© Ininitum Energie GmbH - Christophstraße 30 - 50670 Köln - Tel. 0221 / 99 55 96 90
9
