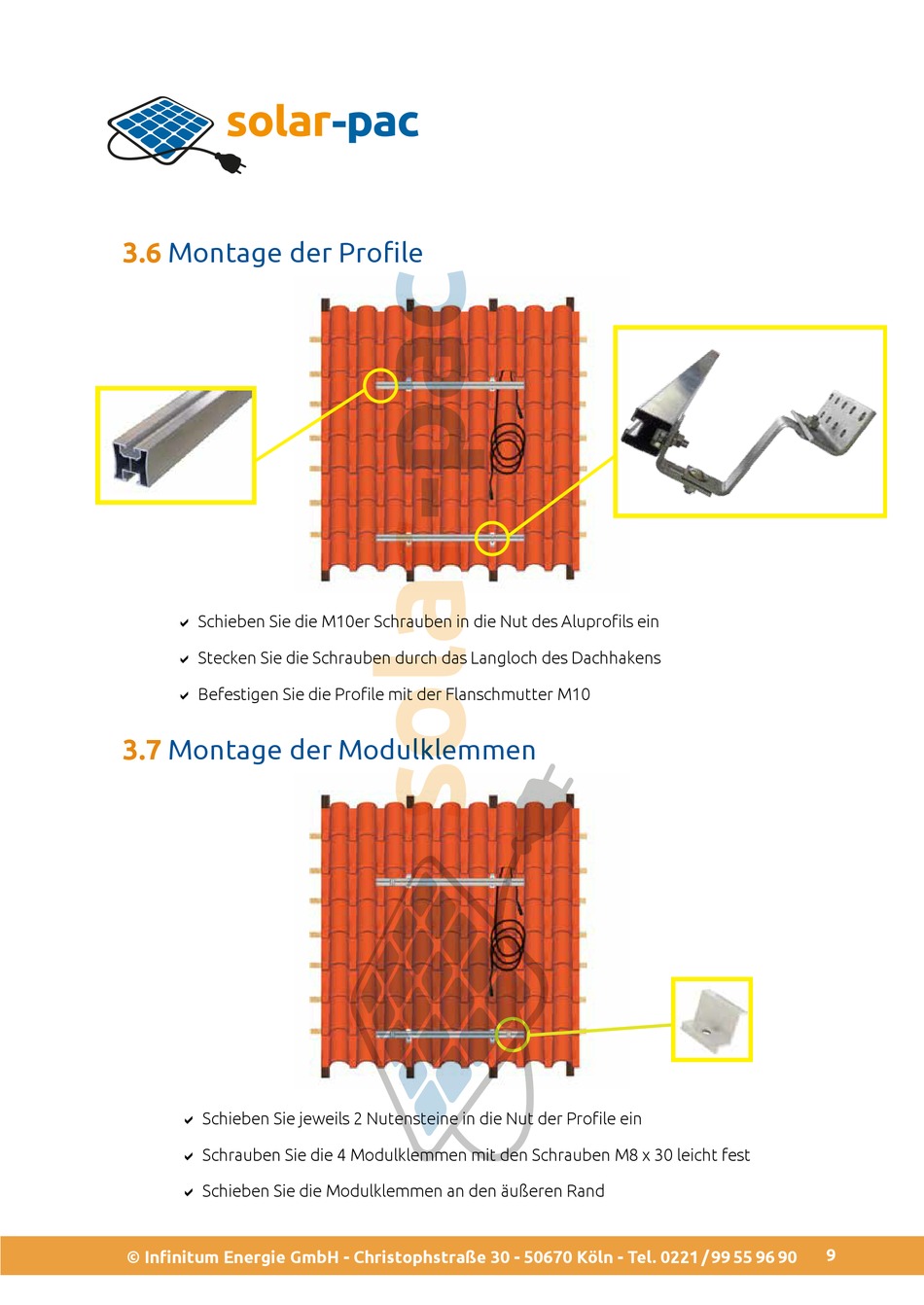

3.6
Montage der Profile
D Schieben Sie die M10er Schrauben in die Nut des Aluprofils ein
D Stecken Sie die Schrauben durch das Langloch des Dachhakens
D Befestigen Sie die Profile mit der Flanschmutter M10
3.7
Montage der Modulklemmen
D Schieben Sie jeweils 2 Nutensteine in die Nut der Profile ein
D Schrauben Sie die 4 Modulklemmen mit den Schrauben M8 x 30 leicht fest
D Schieben Sie die Modulklemmen an den äußeren Rand
© Infinitum Energie GmbH - Christophstraße 30 - 50670 Köln - Tel. 0221 / 99 55 96 90
9
