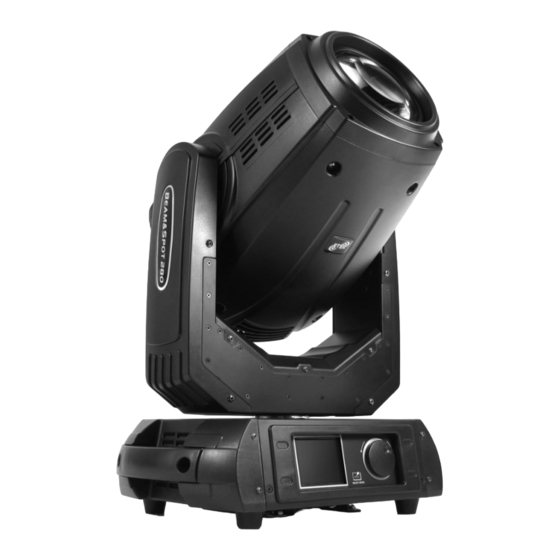

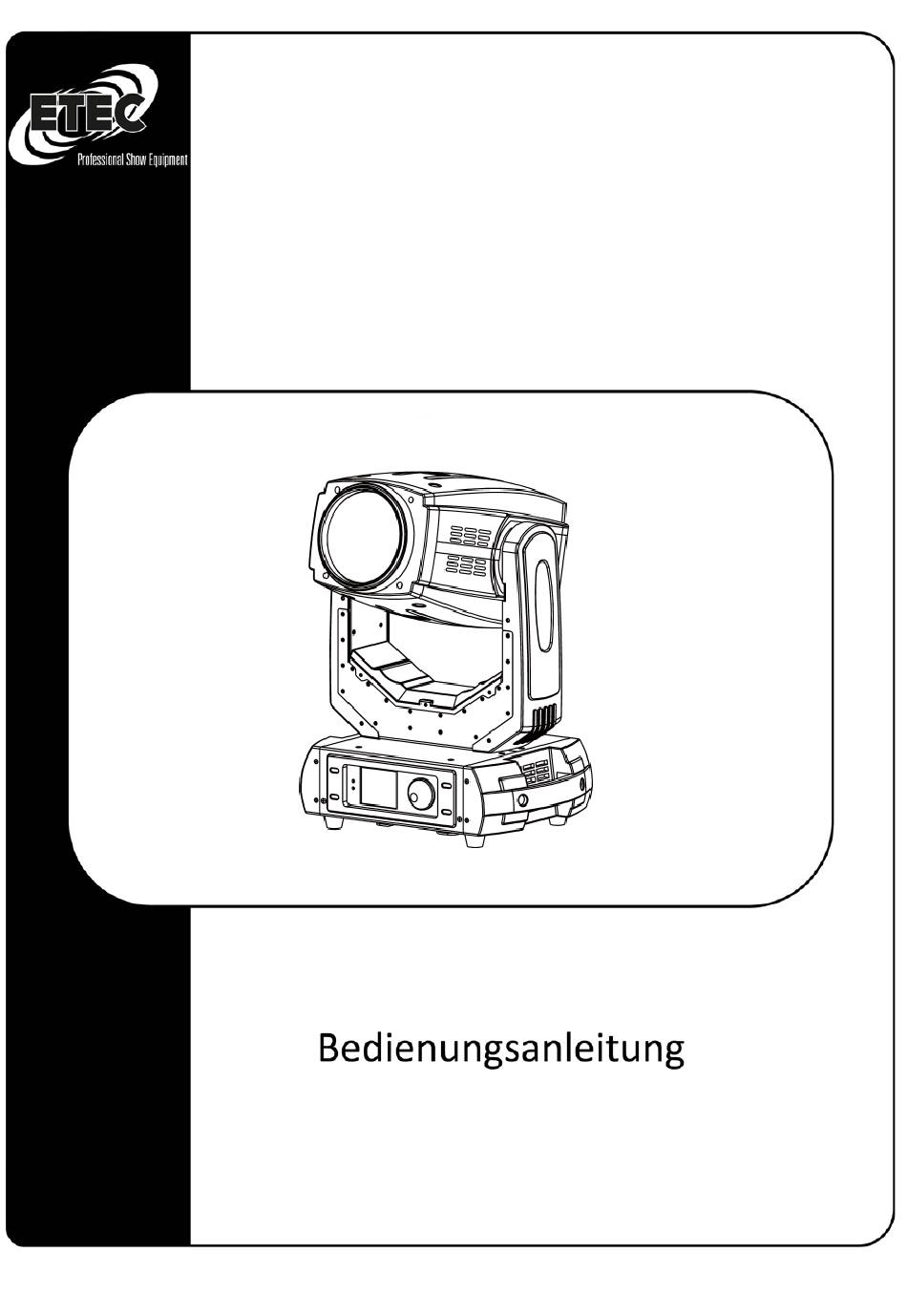

- Seite 1 Pro Beam 280 Hybrid Moving Head...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................3 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Lampe austauschen ..........................9 Produktübersicht ........................... 10 Technische Daten ..........................11 Funktionen und Einstellungen ....................... 11 Menü... -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. -
Seite 4: Warnhinweise
Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und •... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. • Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! •... - Seite 6 Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der • Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb •...
-
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • • Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden. -
Seite 8: Entsorgung
Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. • Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer •... -
Seite 9: Sicherung Austauschen
Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. -
Seite 10: Produktübersicht
Produktübersicht LCD-Anzeige Jog-Wheel DMX In/Out Power On/Off Power In/Out Sicherung Seite 10... -
Seite 11: Technische Daten
Technische Daten Beam, Spot, Wash 3 in 1 Moving Head Lampe: 10R 280W Lampe, 8,000K, 2,000 Std. Abstrahlwinkel: 3,8°-20° motorisiert 1 Farb-Rad: 13 Farben + weiß Statische Gobos: 14 Gobos + offen Rotierendes Gobos: 9 Gobos + offen Effekt-Rad: 1 x 8-fach rotierendes Prisma, 1 x lineares rotierendes Prisma, 1 x Frostfilter Motorisierter Fokus DMX-gesteuert oder Stand-Alone mit Master / Slave 2 DMX Modi: 16 Kanäle (einfach) / 24 Kanäle (erweitert) -
Seite 12: Menü Übersicht
Menü Übersicht Hauptmenü Untermenü 1 Untermenü 2 Funktionen Adresse 001-512 DMX Adresse einstellen DMX Modus DMX Steuerungsbetrieb wählen Auto Modus Auto Modus wählen Sound Modus Sound Modus wählen Arbeits- M/S ON wählen M/S OFF wählen Master/Slave wählen modus Lichtschalter ON Lichtschalter OFF Lampe ON/OFF schalten Kanal Modus... - Seite 13 Tilt Invert ON/OFF Umgekehrte Tilt-Funktion P/T berichtigen ON ON/OFF P/T Sensor berichtigen Fortge- Pan Offset 004 - 150 Offset Pan-Position schritten Tilt Offset 004 - 048 Offset Tilt-Position Lampe up wenn Power Power Lampe ON Modus einstellen ON/manuell/RstDone DMX Daten behalten ON/OFF Status behalten wenn DMX ON/OFF...
-
Seite 14: Installation / Projektormontage
Installation / Projektormontage ACHTUNG Lebensgefahr! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. - Seite 15 Vorgehensweise: Der Projektor sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial mund regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Projektors.
- Seite 16 Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden! Hängen Sie das Schnellverschlussglied in die dafür vorgesehene Fangseilöse am Geräteboden ein.
-
Seite 17: Dmx Kanalbelegung
DMX Kanalbelegung Kanal-Modus Funktion DMX WERT Beschreibung 24 CH 16 CH 0~255 Pan Bewegung 0-540° Pan fein 0~255 Pan fein Tilt 0~255 Tilt Bewegung 0-270° Tilt fein 0~255 Tilt fein P/T Ge- 0~255 Pan/Tilt Geschwindigkeit von schnell bis schwindigk langsam 0~129 Keine Funktion 130~139... - Seite 18 186~189 Farbe 13 190~215 Farb-Regenbogen CW von schnell bis langsam 216~217 Offen/weiß 218~243 Farb-Regenbogen CCW von langsam bis schnell 244~255 Zufälliger Farbwechsel von schnell bis langsam Farbe fein 0~255 Farb-Rad Feinpositionierung Geschwin- 0~255 Gobo wechselnde Geschwin-digkeit für digkeit rotierendes Gobo-Rad von max. bis min. Offen Gobo 1 10~15...
- Seite 19 17~19 Gobo 5 20~22 Gobo 6 23~25 Gobo 7 26~28 Gobo 8 29~31 Gobo 9 Rotation 32~34 Gobo 1 rotierend 35~37 Gobo 2 rotierend 38~40 Gobo 3 rotierend 41~43 Gobo 4 rotierend 44~46 Gobo 5 rotierend 47~49 Gobo 6 rotierend 50~52 Gobo 7 rotierend 53~55...
- Seite 20 244~255 Zufälliger Gobo-Wechsel von schnell bis langsam Gobo Indexierung 0~255 0~200° Gobo rotierend Gobo Keine Funktion Rotation 1~127 Gobo CW rotierend von schnell bis langsam 128~129 Keine Funktion 130~255 Gobo CW rotierend von langsam bis schnell 0~19 Keine Funktion 20~49 6-Flächen lineares Prisma, indexierend 50~75 6-Flächen lineares Prisma, rotierend...
-
Seite 21: Farben Und Gobos In Der Dmx Steuerung
64~95 Strobe-Effekt von langsam bis schnell 96~127 Verschluss geöffnet Verschluss 128~159 Puls geöffnet von langsam bis schnell 160~191 Verschluss geöffnet 192~223 Zufälliger Strobe von langsam bis schnell 224~255 Verschluss geöffnet Dimmer 0~255 0~100% Dimmer Farben und Gobos in der DMX Steuerung Seite 21... -
Seite 22: Einrichten Einer Dmx Verbindung
Einrichten einer DMX Verbindung Sie können den Moving Head 7R unter Verwendung eines 3- oder 5-pin DMX-Kabels mit einem DMX Controller verbinden. DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. -
Seite 23: Abschließender Hinweis
Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________... - Seite 24 Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 24...
