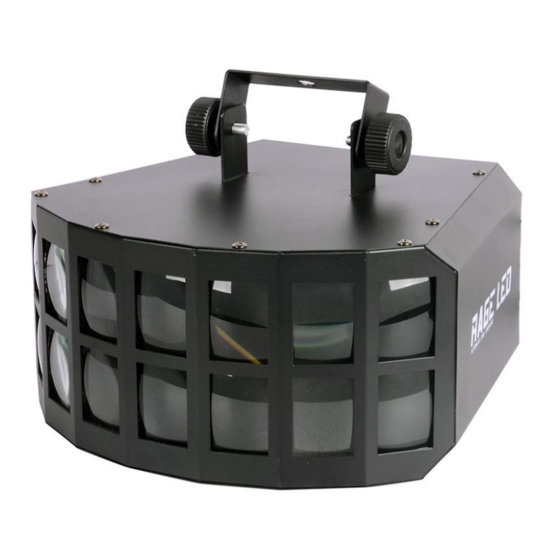

Etec LED Rage Derby 30 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Etec LED Rage Derby 30
Inhaltszusammenfassung für Etec LED Rage Derby 30

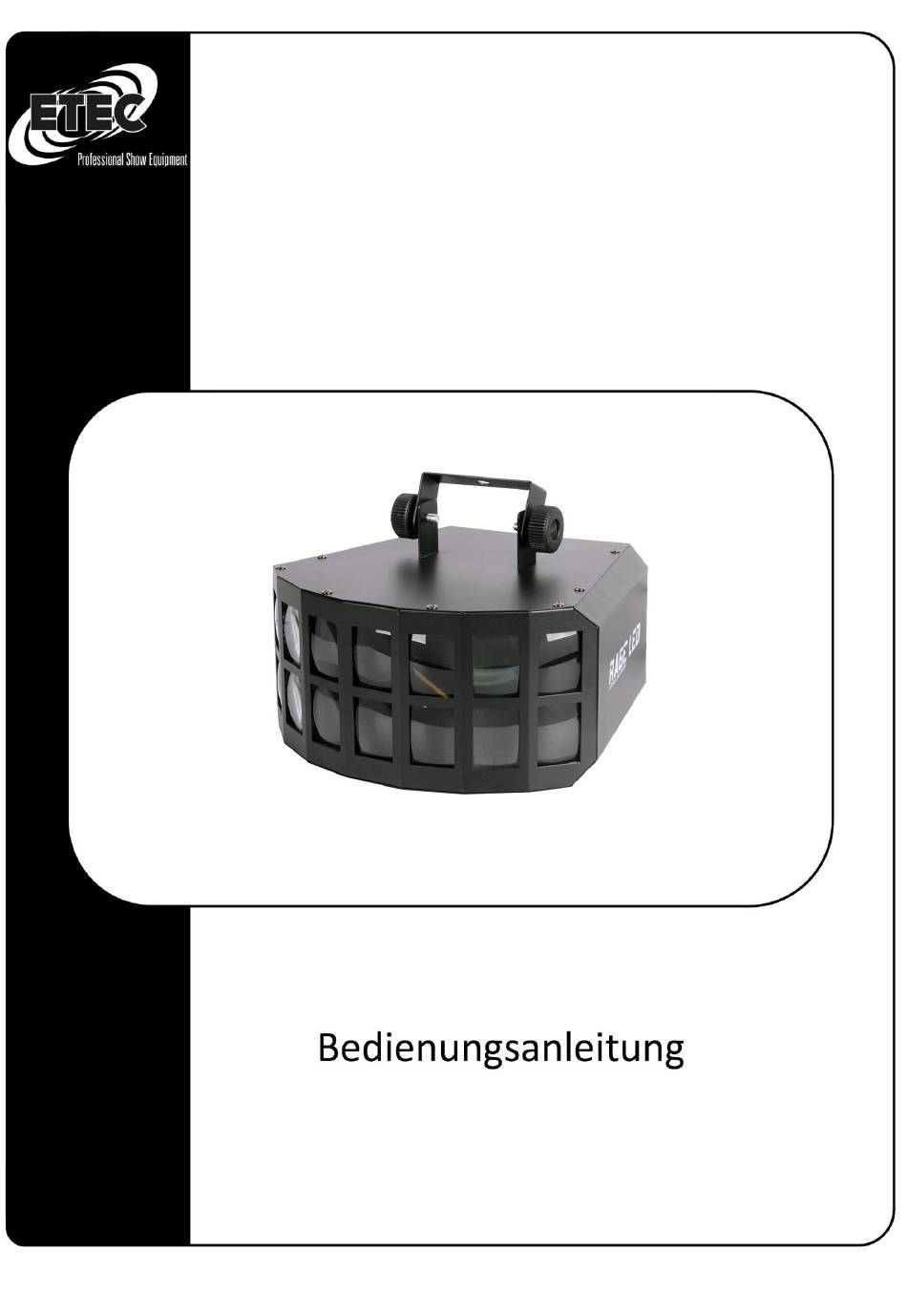

- Seite 1 LED Rage Derby 30...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................3 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Produktübersicht ........................... 10 Technische Daten ..........................11 Funktionen und Einstellungen ....................... 11 Menü Übersicht ............................. 12 Master/Slave Funktion .......................... -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. -
Seite 4: Warnhinweise
Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ... - Seite 6 Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ...
-
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden. -
Seite 8: Entsorgung
Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. -
Seite 9: Sicherung Austauschen
Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. -
Seite 10: Produktübersicht
Produktübersicht ① Display: Um die verschiedenen Menüs und die ausgewählten Funktionen anzuzeigen LED: ② DMX DMX-Signal vorhanden ③ MASTER Master Modus ④ SLAVE Slave Modus ⑤ SOUND Blinken Musikgesteuert TASTE: ⑥ MENU Um die Programmierfunktionen auszuwählen ⑦ DOWN Um in den ausgewählten Funktionen rückwärts zu gehen ⑧... -
Seite 11: Technische Daten
Technische Daten Leistungsaufnahme: 44W Versorgungsspannung: 100 - 240V Spannungsfrequenz: 50 / 60Hz Diodentyp: 4in1 Anzahl der Dioden: 2 Diodenleistung: 15W Anzeige: LCD-Matrix Farbe: RGBW Dimmer Linear: 0 - 100% Anzahl der DMX-Kanäle: 1/3/11 DMX Standard: DMX 512 Steuerschnittstelle: 4 Tasten Betriebsarten: DMX512, Auto, Sound-gesteuert, Master / Slave AC IN: IEC - C14 AC OUT: IEC - C16... -
Seite 12: Menü Übersicht
Menü Übersicht Seite 12... - Seite 13 Seite 13...
-
Seite 14: Master/Slave Funktion
Master/Slave Funktion Seite 14... -
Seite 15: Justierung
Justierung ENTER Taste ca. 5 Sekunden drücken, „OPAN“ wird auf dem Display angezeigt, ENTER Taste drücken um zu bestätigen, dann DOWN und UP Tasten verwenden, um die Ausgangsposition (-127 -127) des Motors einzustellen. Nachdem die Position ausgewählt wurde, ENTER Taste zum Setup drücken, oder den Offset Modus durch drücken der MENU Taste ohne Änderung verlassen. - Seite 16 Projektors. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc.
- Seite 17 Hängen Sie das Schnellverschlussglied in die dafür vorgesehene Fangseilöse am Geräteboden ein. Führen Sie das Sicherungsseil über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden.
-
Seite 18: Dmx Kanalbelegung
DMX Kanalbelegung 1 Kanal Modus: Kanal Beschreibung DMX Wert Funktion Chase Effect 000-029 Black out 030-255 RGBW Farbmischung und Auto-Funktion, Motor läuft langsam, wenn keine Musik zu hören ist. 3 Kanal Modus: Kanal Beschreibung DMX Wert Funktion Funktion Black out 001-199 Dimmer 200-247... -
Seite 19: Motorstopp
11 Kanal Modus: Kanal Beschreibung DMX Wert Funktion Funktion Black out 001-199 Dimmer 200-247 Stroboskop 248-255 Alle LEDs an Rote LED 1 000-255 Der erste rote Dimmer Grüne LED 1 000-255 Der erste grüne Dimmer Blaue LED 1 000-255 Der erste blaue Dimmer Weiße LED 1 000-255 Der erste weiße Dimmer... -
Seite 20: Einrichten Einer Dmx Verbindung
Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung. -
Seite 21: Abschließender Hinweis
220V: Es können bis zu 6 Geräte in Reihe geschaltet werden Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Seite 21... -
Seite 22: Platz Für Ihre Notizen
Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 22...
