Etec LED DERBY Bedienungsanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Etec LED DERBY
Inhaltszusammenfassung für Etec LED DERBY

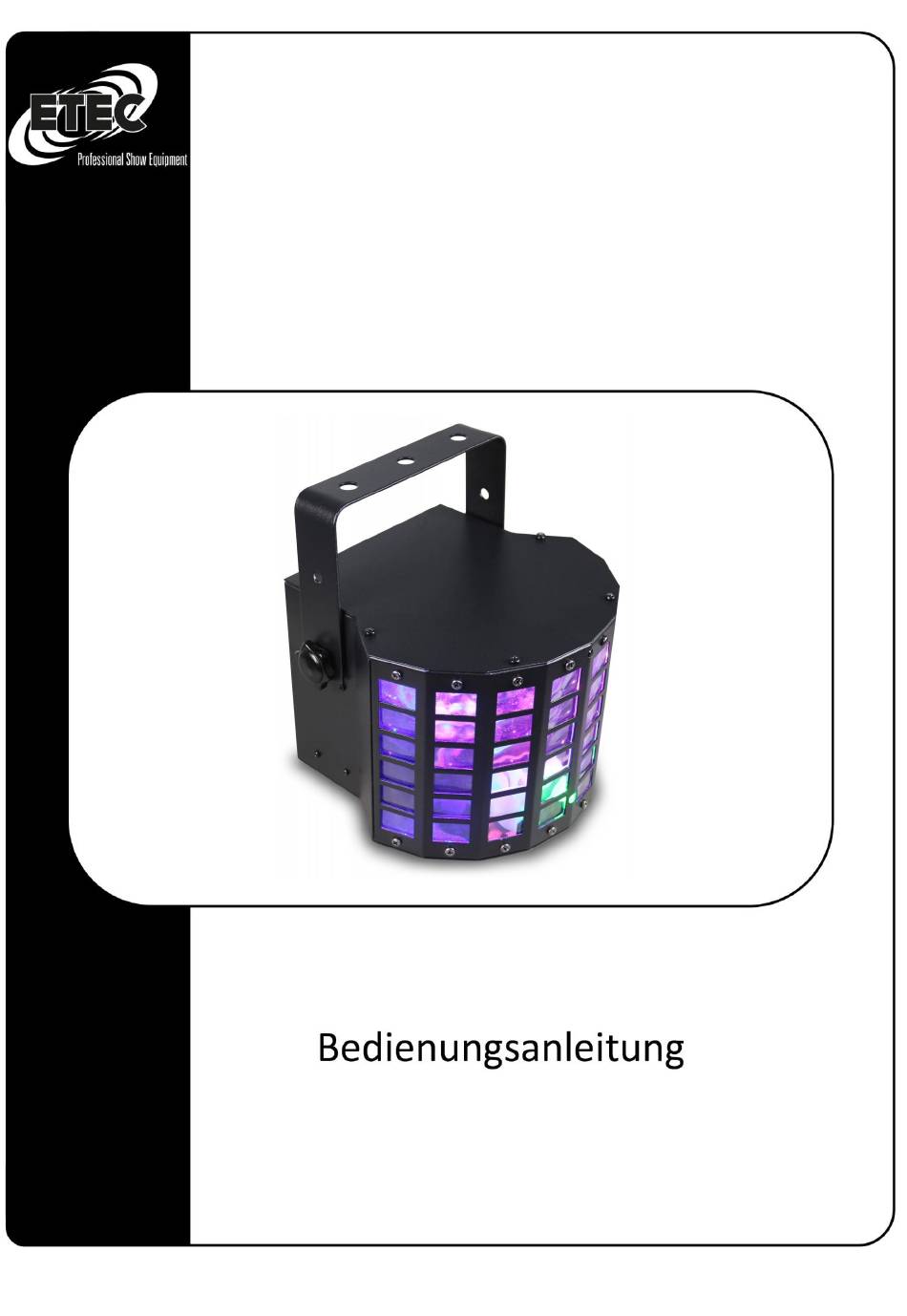

- Seite 1 LED DERBY...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
- Seite 3 ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
- Seite 4 Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der Rückseite des Geräts angegeben. Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel in regelmäßigen Abständen auf eventuelle Schäden. ...
- Seite 5 Bestimmungsgemäßer Gebrauch: Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden.
- Seite 6 Entsorgung: Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

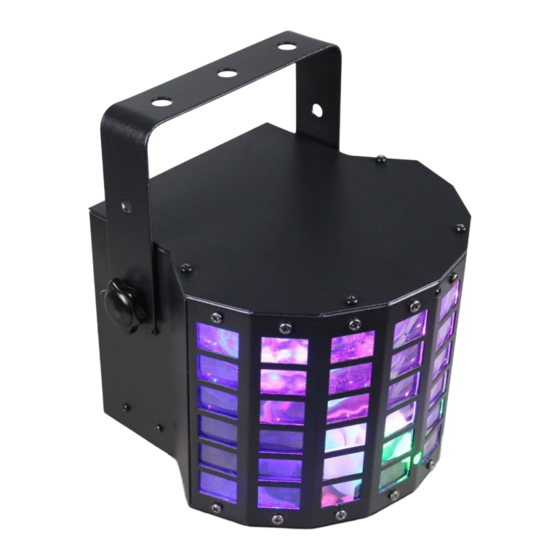

- Seite 7 Standardausrüstung von mobilen Discotheken oder auch Clubs und Partyräumen. Er ist dynamisch, raumfüllend, stylisch und vor allem preiswert. Der LED-Lichteffekt von ETEC ist in der Lage, mit seinen 9x1 Watt LEDs und dem großen Abstrahlwinkel einen Raum komplett mit Show-tauglichen Effekten zu füllen. Mit den integrierten Programmen lassen sich auch von Licht-Laien ansprechende Effekte auf die Bühne zaubern.
- Seite 8 Produktübersicht 1. Betriebsmodus Auswahl 2. UP (vorherig oder schneller) 3. DOWN (nächste oder langsamer) 4. Enter um zu bestätigen 5. Eingebautes Mikrofon 6. Digitale LCD Anzeige 7. DMX IN 8. DMX OUT 9. POWER IN 10. Lüfter Seite 8...
- Seite 9 Funktionen und Einstellungen: Digitale Anzeige Beschreibung RGB Helligkeit: 1. Ziffer steht für „RGB“, 2. und 3. Ziffern stehen für die Helligkeit von 00 bis 31, 4. Ziffer steht für 9 Motorgeschwindigkeitsstufen OPC Helligkeit: 1. Ziffer steht für „OPC“, 2. und 3. Ziffern stehen für die Helligkeit von 00 bis 31, 4.
- Seite 10 Einrichten einer DMX Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
- Seite 11 DMX Kanalbelegung: 9 DMX Kanäle Kanal Funktion Wert Beschreibung LED AUS 0～63 Sound to Light Modus 64～127 Modus AUTO Modus 128～ DMX Modus 192～ ROT LEDS Dimmer 0-100% 0～255 GRÜNE LEDS Dimmer 0-100% 0～255 BLAUE LEDS Dimmer 0-100% 0～255 R--G--B-orange-pink-cyan-violett-W-Y-RGB OPC-- 0～31 OPC VWY --RGB VWY-9 Farben (Farbauswahl) R--G--B-orange-pink-cyan-violett-W-Y AUTO...
- Seite 12 Langsam---schnell 0～255 Geschwindigkeit Abschließender Hinweis: Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Seite 12...
- Seite 13 Platz für Ihre Notizen: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Seite 13...
- Seite 14 Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 14...
- Seite 15 LED DERBY...
- Seite 28 Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 28...
