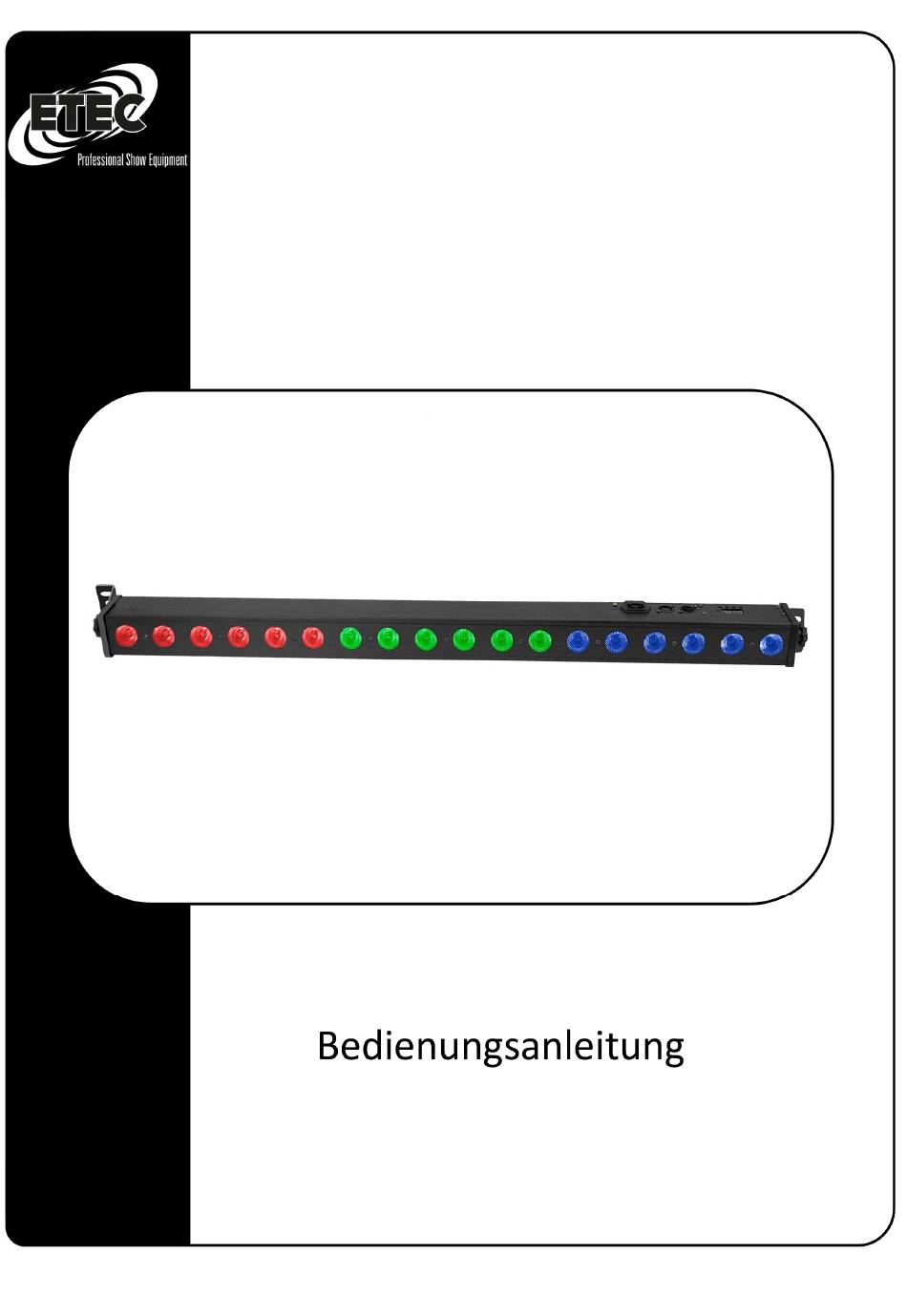

- Seite 1 LED BAR 183...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................3 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Produktübersicht ........................... 10 Technische Daten ..........................11 Funktionen und Einstellungen ....................... 12 Menü Übersicht ............................. 12 Installation / Projektormontage ...................... -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. -
Seite 4: Warnhinweise
Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und ... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt. - Seite 6 Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt wurde (z.B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie ...
-
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall ... -
Seite 8: Entsorgung
Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer ... -
Seite 9: Sicherung Austauschen
Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. -
Seite 10: Produktübersicht

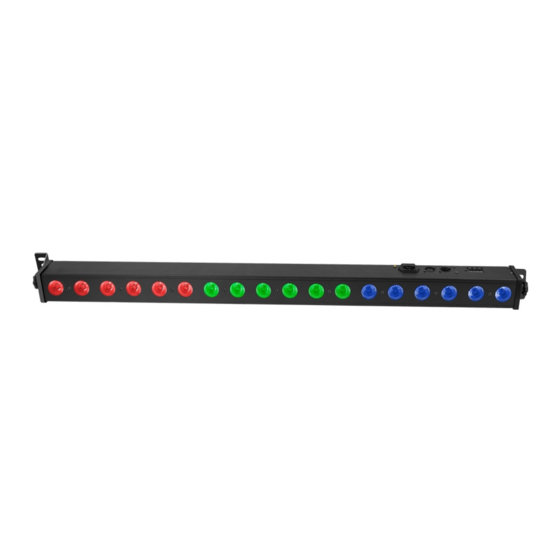

Produktübersicht 1. LED- Linsen 2. Montagebügel mit Feststellschraube 3. Integriertes Mikrofon für Musiksteuerung 4. Display Anzeige 5. Bedientasten 6. DMX-Eingang (3-polig XLR) 7. DMX-Ausgang (3-polig XLR) 8. Anschlussbuchse des Netzsteckers 9. Sicherung 10. Netzausgang Seite 10... -
Seite 11: Technische Daten
Technische Daten Leistungsaufnahme: 60W Netzspannung: 110 - 240V Spannungsfrequenz: 50 / 60Hz Diodentyp: 3in1 Anzahl der Dioden: 18 Diodenleistung: 3W Anzeige: LCD-Matrix Farbe: RGB Dimmer Linear: 0 - 100% Abstrahlwinkel: 35° Anzahl der DMX-Kanäle: 3/7/13 DMX-Standard: DMX 512 Steuerschnittstelle: 4 Tasten Betriebsarten: DMX512, Automatik, Musikgesteuert, manuell, Master/Slave DMX IN: XLR - 3-polig DMX OUT: XLR - 3-polig... -
Seite 12: Funktionen Und Einstellungen
Funktionen und Einstellungen MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl Menü Übersicht Menü Wert Funktion Au00-Au16 Automatikbetrieb FL00-FL09 Einstellung Stroboskop (Geschwindigkeit: langsam zu schnell) Einstellung Geschwindigkeit SP01-SP09 (langsam zu schnell) -
Seite 13: Automatikbetrieb
Automatikbetrieb MENU drücken, um die Untermenüs anzuzeigen Mit <UP/DOWN> [Au] wählen und mit <ENTER> bestätigen Mit <UP/DOWN> Au00 bis Au16 wählen und mit ENTER bestätigen <MENU> drücken, um die Funktion zu verlassen Stroboskop MENU drücken, um die Untermenüs anzuzeigen Mit <UP/DOWN> [Au] wählen und mit <ENTER> bestätigen Mit <UP/DOWN>... -
Seite 14: Installation / Projektormontage
Installation / Projektormontage ACHTUNG Lebensgefahr! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. - Seite 15 Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.
-
Seite 16: Dmx Kanalbelegung
DMX Kanalbelegung 3-Kanal-Modus Kanal Wert Funktion 000-255 Rot Dimmer 0 bis 100% 000-255 Grün Dimmer 0 bis 100% 000-255 Blau Dimmer 0 bis 100% 7-Kanal-Modus Kanal Wert Funktion 000-255 Dimmer 0 bis 100% Rot Dimmer 000-255 0 bis 100% Grün Dimmer 000-255 0 bis 100% Blau Dimmer... -
Seite 17: Kanal-Modus
13-Kanal-Modus Kanal Wert Funktion 1. Segment 000-255 Rot Dimmer 0 bis 100% 1. Segment 000-255 Grün Dimmer 0 bis 100% 1. Segment 000-255 Blau Dimmer 0 bis 100% 2. Segment 000-255 Rot Dimmer 0 bis 100% 2. Segment 000-255 Grün Dimmer 0 bis 100% 2. -
Seite 18: Einrichten Einer Dmx Verbindung
Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung. -
Seite 19: Abschließender Hinweis
Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________... - Seite 20 Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 20...
