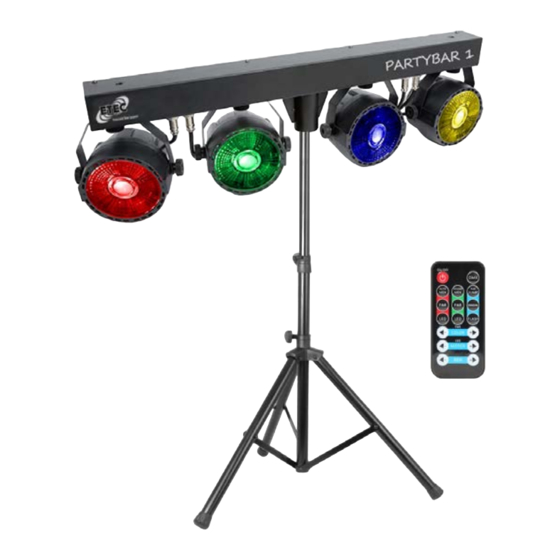

LED PARTYBAR 1 COB RGB
inkl. Stativ und Fernbedienung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Etec LED PARTYBAR 1 COB RGB

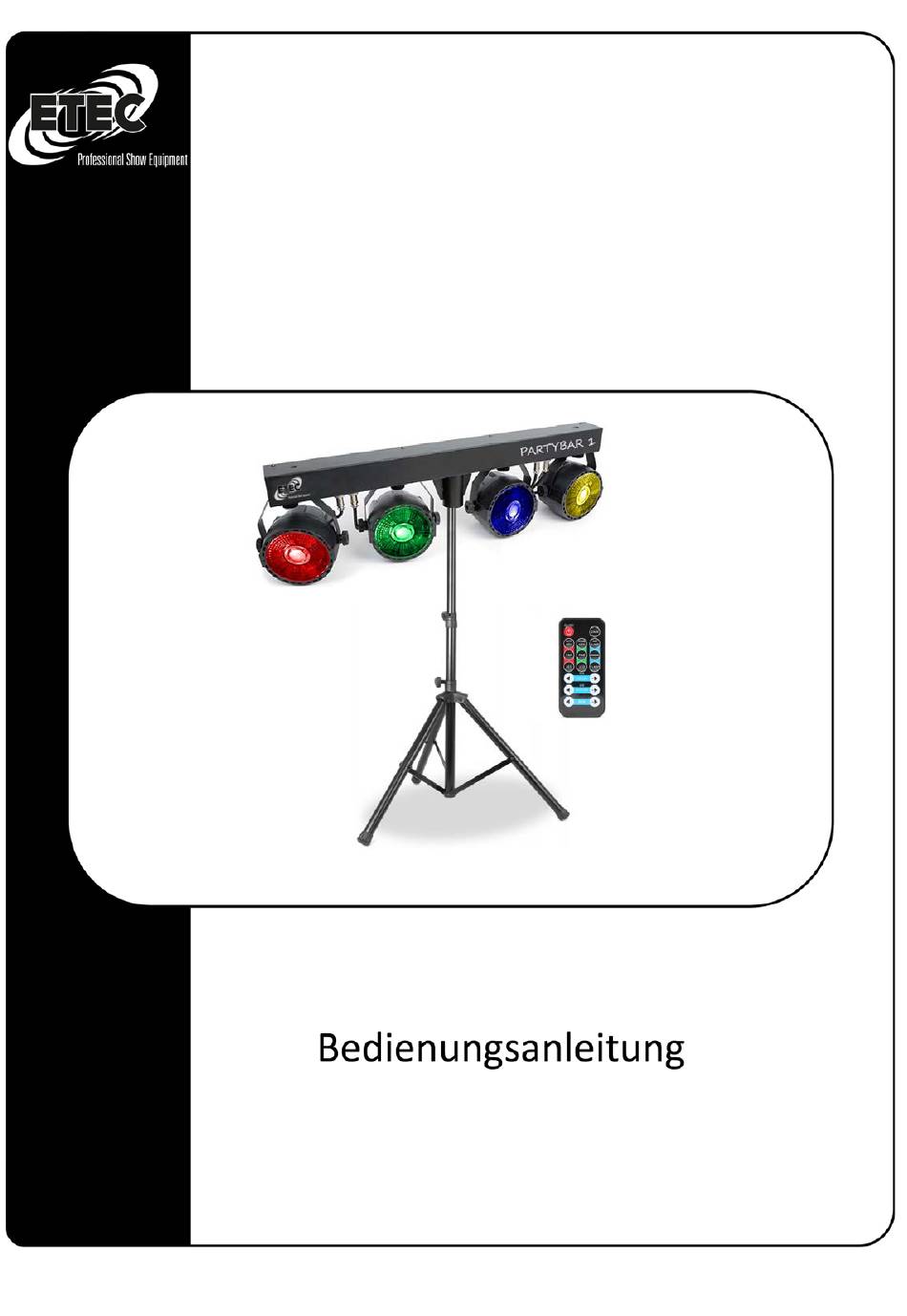

  • Seite 1 LED PARTYBAR 1 COB RGB inkl. Stativ und Fernbedienung...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ..............................3 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Produktübersicht ............................. 9 Technische Daten ..........................10 Funktionen und Einstellungen ....................... 11 Installation / Projektormontage ......................12 DMX Kanalbelegung ..........................
  • Seite 3: Einleitung

    Einleitung Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
  • Seite 4: Warnhinweise

    Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und •...
  • Seite 5: Wichtige Sicherheitsinformationen

    Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. • Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! •...
  • Seite 6 Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der • Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. •...
  • Seite 7: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden.
  • Seite 8: Entsorgung

    Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre • kommunale Entsorgungseinrichtung. • Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
  • Seite 9: Sicherung Austauschen

    Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein.
  • Seite 10: Technische Daten

    Technische Daten Leistungsaufnahme: 130W Versorgungsspannung: 100 - 240V Spannungsfrequenz: 50 / 60Hz Diodentyp: 3in1 Anzahl der Dioden: 4 Diodenleistung: 30W Abstrahlwinkel: 25° Anzeige: LED - 4 Zeichen Farbe: RGB Dimmen Linear: 0 - 100% Anzahl der DMX-Kanäle: 4, 7, 12 oder 16 DMX Standard: DMX 512 Steuerschnittstelle: 4 Tasten Betriebsarten: DMX, Automatik, Musikgesteuert, Master, Slave...
  • Seite 11: Funktionen Und Einstellungen

    Funktionen und Einstellungen MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl Seite 11...
  • Seite 12: Installation / Projektormontage

    Installation / Projektormontage ACHTUNG Lebensgefahr! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z.
  • Seite 13 Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. ACHTUNG Brandgefahr! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind.
  • Seite 14: Dmx Kanalbelegung

    DMX Kanalbelegung Um auf den DMX-Adressmodus zuzugreifen, drücken Sie die “MENU“ Taste auf der Rückseite des Geräts, um auf dem LED- Display anzuzeigen. Dann drücken Sie die “ENTER“ Taste und verwenden die “UP“ und “DOWN“ Tasten, um die gewünschte DMX-Adresse einzustellen. Drücken Sie die “ENTER“...
  • Seite 15 Kanal 10 000-255 Par 4 Rot (0-100%) Kanal 11 000-255 Par 4 Grün (0-100%) Kanal 12 000-255 Par 4 Blau (0-100%) 16 Kanalmodus: Kanal Wert Funktion Kanal 1 000-255 Master-Dimmer (0-100%) Kanal 2 000-255 Strobe (langsam-schnell) Kanal 3 000-255 Rot (0-100%) Par1 Kanal 4 000-255...
  • Seite 16: Statischer Farbmodus

    Statischer Farbmodus Um auf den statischen Farbmodus zuzugreifen, drücken Sie die “MENU“ Taste auf der Rückseite des auf dem LED- Display anzuzeigen. Dann drücken Sie die “ENTER“ Taste und Geräts, um verwenden die “UP“ und “DOWN“ Tasten, um zwischen auszuwählen. Drücken Sie die “ENTER“...
  • Seite 17: Strobe Modi

    Strobe Modi Um auf die Strobe Modi zuzugreifen, drücken Sie die “MENU“ Taste auf der Rückseite des Geräts, um auf dem LED- Display anzuzeigen. Dann drücken Sie die “ENTER“ Taste und verwenden die “UP“ und “DOWN“ Tasten, um zwischen auszuwählen. Drücken Sie die “ENTER“ Taste, um die Einstellung zu bestätigen.
  • Seite 18: Einrichten Einer Dmx Verbindung

    Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
  • Seite 19: Fernbedienung

    Fernbedienung Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Seite 19...
  • Seite 20: Platz Für Ihre Notizen

    Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 20...
