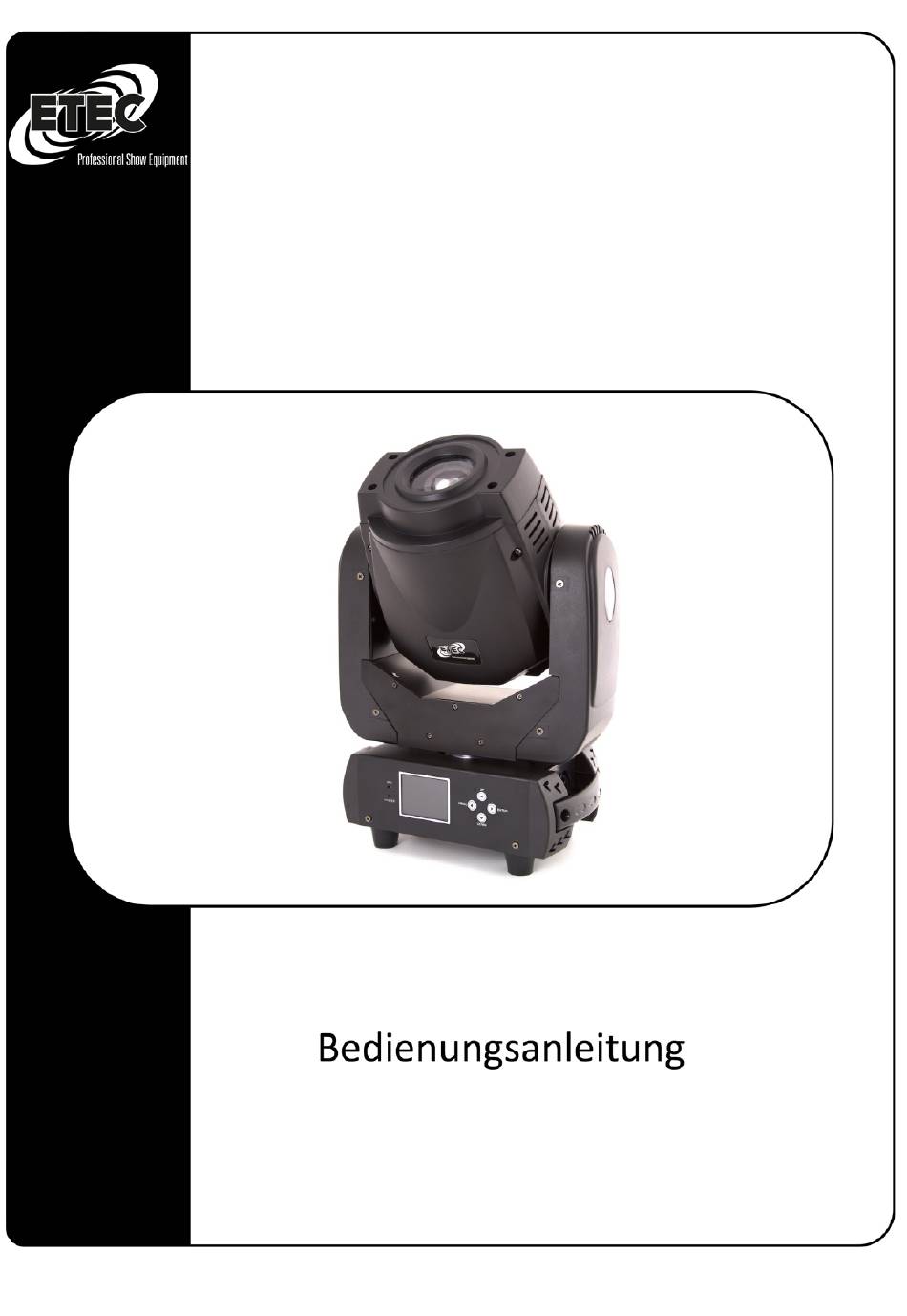

- Seite 1 LED Moving Head E60 Spot...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
- Seite 3 ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
- Seite 4 • Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub. Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der • Rückseite des Geräts angegeben. Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und •...
- Seite 5 Bestimmungsgemäßer Gebrauch: • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall •...
- Seite 6 Entsorgung: Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. • Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. • Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
- Seite 7 Sicherung austauschen: Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein.
- Seite 8 DMX-Standard: DMX 512 Produktübersicht 1. LED Diode 2. Display 3. Taste: Mode, Up, Down, Enter 4. PowerCON IN/OUT 5. EIN- / AUS Schalter 6. Sicherung 7. DMX Verlinkung IN/OUT Funktionen und Einstellungen: LCD Display MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl...
-
Seite 9: Menü-Übersicht
Menü-Übersicht: DMX Adresse DMX Adresse = 0001 DMX 15 ch DMX 6 ch Auto Programm 1 Auto Programm 2 Auto Programm 3 Betriebsmodus Auto Programm 4 Auto Auto Programm 5 Auto Programm 6 Auto Programm 7 Auto Programm 8 Musikgesteuert Slave Englisch Sprachauswahl... - Seite 10 Einrichten einer DMX Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
-
Seite 11: Funktionen
mit 220V: Es können bis zu 6 Geräte in Reihe geschaltet werden • DMX Kanalbelegung: 8 DMX Kanäle Kanal DMX Wert Funktionen 1 Pan 000-255 Pan Bewegung 2 Tilt 000-255 Tilt Bewegung 3 Dimmer 000-255 Dimmer 0-100% 000-004 Strobe geschlossen 4 Strobe 005-250 Strobe von langsam zu schnell... - Seite 12 16 DMX Kanäle Kanal DMX Wert Funktionen 1 Pan 000-255 Pan Bewegung 2 Pan fein 000-255 Feinabstimmung von Pan Bewegung 3 Tilt 000-255 Tilt Bewegung 4 Tilt fein 000-255 Feinabstimmung von Tilt Bewegung 5 P/T 000-255 Pan/Tilt Geschwindigkeit von schnell zu langsam Geschwindigkeit 6 Dimmer 000-255...
- Seite 13 Abschließender Hinweis: Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen: _________________________________________________________________________________ _________________________________________________________________________________...
- Seite 14 Importeur Hansaring 138-142 48268 Greven Germany Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 14...
