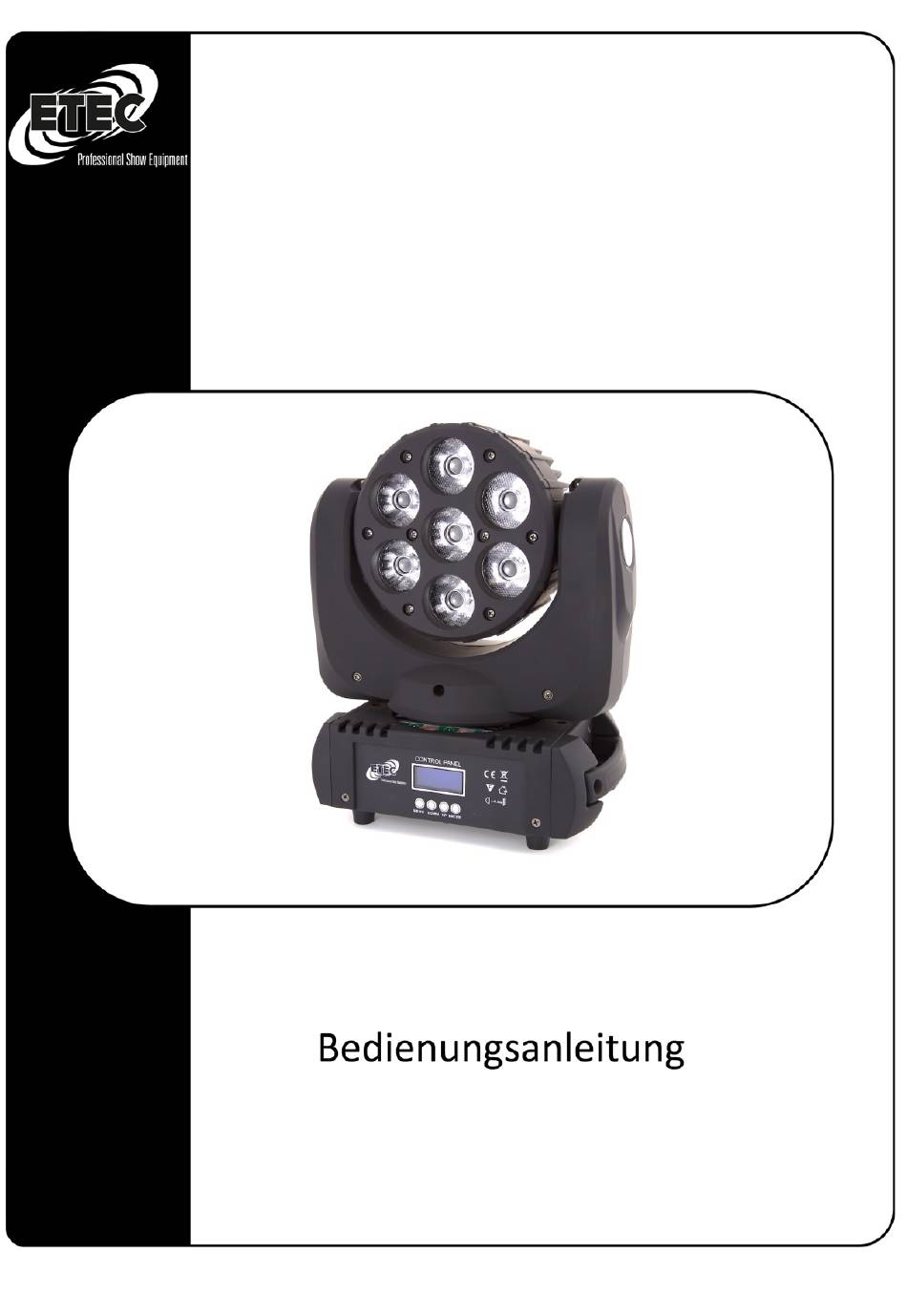

- Seite 1 LED Beam Moving Head 7Q...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
- Seite 3 ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
- Seite 4 Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der • Rückseite des Geräts angegeben. • Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel in regelmäßigen Abständen auf eventuelle Schäden. Falls das Anschlusskabel eindeutige Schäden aufweist, muss es ersetzt werden.
-
Seite 5: Installation
Bestimmungsgemäßer Gebrauch: Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger • Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden. - Seite 6 Entsorgung: Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. • Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer •...

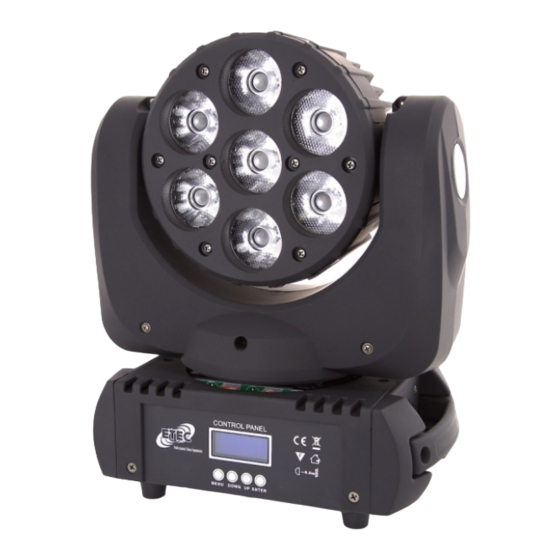

- Seite 7 Beachten Sie dafür das Etikett mit den technischen Daten. Produktbeschreibung: Der ETEC LED Beam 7Q ist ein extem kompakter und äußerst lichtstarker LED Wash Moving Head mit 7x15 Watt Vierfarb-LEDs. Die echte RGBW Farbmischung unter der Linse sorgt für perfekte Farben auf der Bühne, im Club, auf Ausstellungen, TV-Studios und bei vielen weiteren Anwendungen.
- Seite 8 Produktübersicht 1. LED Diode 2. Display 3. Taste: Mode, Up, Down, Enter 4. PowerCON IN/OUT 5. EIN- / AUS Schalter 6. DMX Verlinkung IN/OUT 7. Sicherung Funktionen und Einstellungen: LCD Anzeige MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl...
-
Seite 9: Menü-Übersicht
Menü-Übersicht: DMX Adresse DMX Adresse = 001 Automatik = Alone = Master Auto Play Musikgesteuert = Alone = Master Slave Revers Pan = AN /AUS Revers Tilt = AN /AUS = 0 - 100% Klangempfindung Standardeinstellung = AN /AUS zurücksetzen Code Code = 000 Pan = 000... - Seite 10 Einrichten einer DMX Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
- Seite 11 DMX Kanalbelegung: 14 DMX Kanäle Kanal DMX Wert und Funktionen 1 Pan 000-255 Pan Bewegung 2 Pan fein 000-255 Feinabstimmung von Pan Bewegung 3 Tilt 000-255 Tilt Bewegung 4 Tilt fein 000-255 Feinabstimmung von Tilt Bewegung 5 P/T Geschwindigkeit 000-255 Pan/Tilt Geschwindigkeit von schnell zu langsam 6 Dimmer 000-255...
- Seite 12 Abschließender Hinweis: Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen: _________________________________________________________________________________ _________________________________________________________________________________...
