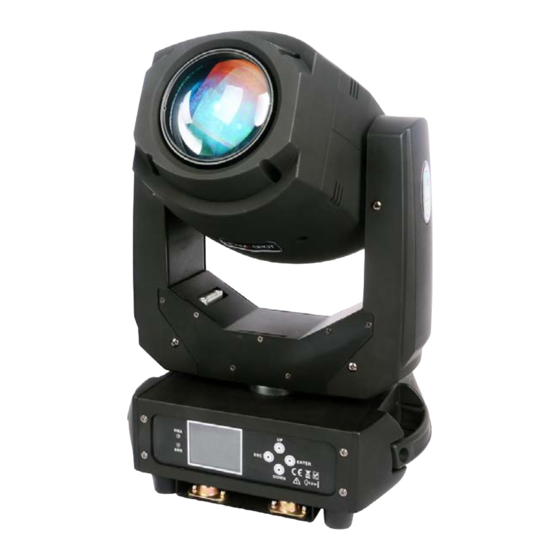

- Seite 1 ETEC LED Moving Head E200 Spot & Beam...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................3 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Produktübersicht ............................. 9 Technische Daten ..........................10 Funktionen und Einstellungen ....................... 11 Menü Übersicht ............................. 11 Installation / Projektormontage ...................... -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. -
Seite 4: Warnhinweise
Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und •... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. • Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! •... - Seite 6 Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der • Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb •...
-
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • • Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden. -
Seite 8: Entsorgung
Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. • Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer •... -
Seite 9: Sicherung Austauschen
Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. -
Seite 10: Technische Daten
Technische Daten Leistungsaufnahme: 250W Netzspannung: 100 - 240V Spannungsfrequenz: 50 / 60Hz Diodentyp: Weiß - 8.000K Anzahl der Dioden: 1 Diodenleistung: 200 Watt Abstrahlwinkel: 9° und 14° Fokus: motorisiert steuerbar über DMX Anzeige: LCD-Matrix Farbrad: 7 Farben + weiß Goborad 1: 8 Gobos rotierbar + offen Goborad 2: 7 statische Gobos + offen Prisma: 3-fach Dimmer: Linear: 0 - 100%... -
Seite 11: Funktionen Und Einstellungen
Funktionen und Einstellungen MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl Menü Übersicht DMX Adresse 001-512 DMX 6 Kanäle DMX 18 Kanäle Durchführungsmodus 1 Durchführungsmodus 2 Durchführungsmodus 3 Durchführungsmodus 4 Durchführungsmodus 5... - Seite 12 PAN Revers Tilt Revers Display Revers Mik sensitiv = 000 Reset Motor Factory Reset Ausgangsposition Passwort Code = 018 Erweiterte = 000 Einstellung Tilt = 000 Dimmer = 255 Farbe = 000 Gobo fest = 000 Gobo Rotation = 000 Fokus = 000 Zoom...
-
Seite 13: Installation / Projektormontage
Installation / Projektormontage ACHTUNG Lebensgefahr! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. - Seite 14 Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. ACHTUNG Brandgefahr! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind.
- Seite 15 ACHTUNG Lebensgefahr! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Seite 15...
-
Seite 16: Dmx Kanalbelegung
DMX Kanalbelegung 6 DMX Kanäle Kanal DMX Wert Funktion 000-255 000-255 Tilt 000-255 Dimmer (0-100%) 000-004 Strobe geschlossen 005-250 Strobe Effekt von langsam bis schnell 251-255 Strobe offen 000-007 Keine Funktion 008-047 Auto Play 1 048-087 Auto Play 2 088-127 Auto Play 3 128-167 Auto Play 4... - Seite 17 023-031 Farbe1/Farbe2 032-040 Farbe2 041-049 Farbe2/Farbe3 050-058 Farbe3 059-067 Farbe3/Farbe4 068-076 Farbe4 077-085 Farbe4/Farbe5 086-094 Farbe5 095-103 Farbe5/Farbe6 104-112 Farbe6 113-121 Farbe6/Farbe7 122-130 Farbe7 131-139 Offen (weiß) 140-195 Vorwärts Regenbogen-Effekt von schnell bis langsam 196-199 Rotation Stopp 200-255 Rückwärts Regenbogen-Effekt von langsam bis schnell 000-005 Offen (weiß) 006-014...
- Seite 18 125-133 Gobo6 Shake 134-194 Vorwärts Regenbogen-Effekt von schnell bis langsam 195-255 Rückwärts Regenbogen-Effekt von langsam bis schnell 000-009 Stopp 010-129 Vorwärts Gobo2 Rotation von schnell bis langsam 130-134 Stopp 135-255 Rückwärts Gobo2 Rotation von langsam bis schnell 000-255 Fokus 000-015 Offen (weiß) 016-255 Prisma...
-
Seite 19: Einrichten Einer Dmx Verbindung
Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung. -
Seite 20: Abschließender Hinweis
Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________...
