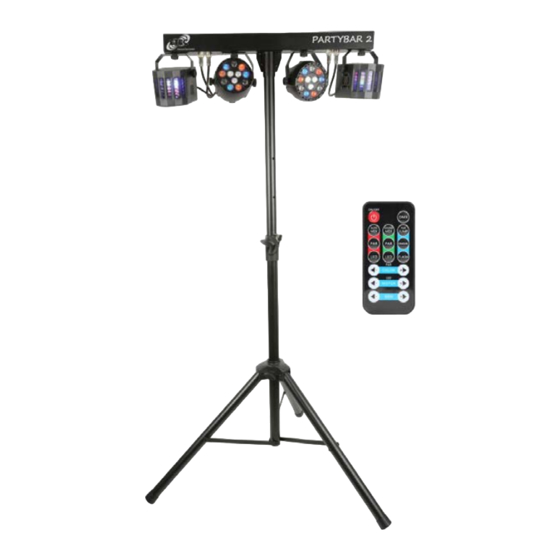

- Seite 1 LED PARTYBAR 2 inkl. Stativ und Fernbedienung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................2 Warnhinweise............................4 Wichtige Sicherheitsinformationen ......................5 Bestimmungsgemäßer Gebrauch ......................7 Netzanschlüsse ............................7 Entsorgung .............................. 8 Wartung ..............................8 Sicherung austauschen ..........................9 Produktübersicht ............................. 9 Technische Daten ..........................10 Funktionen und Einstellungen ....................... 11 Installation / Projektormontage ......................12 DMX Kanalbelegung .......................... - Seite 3 Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
-
Seite 4: Warnhinweise
Warnhinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen! BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Sicherheitshinweise: Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und •... -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. • Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! •... - Seite 6 Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der • Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. •...
-
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden. -
Seite 8: Entsorgung
Entsorgung Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre • kommunale Entsorgungseinrichtung. • Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. -
Seite 9: Sicherung Austauschen
Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Falls bei Ihrem Gerät eine Sicherung durchbrennt, führen Sie die folgenden Schritte durch. 1. Ziehen Sie den Netzstecker ab. Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. -
Seite 10: Technische Daten
Technische Daten Leistungsaufnahme: 60W Versorgungsspannung: 100 - 240V Spannungsfrequenz: 50 / 60Hz 2 PAR Scheinwerfer mit je 3x1W rot, 3x1W grün, 3x1W blau und 3x1W weiß 2 Derbys mit je 4x3W RGBW Diodentyp: Single LED Anzahl der Dioden: 24 (PAR Scheinwerfer) und 8 (Derby) Diodenleistung: 1W (PAR Scheinwerfer) und 3W (Derby) Abstrahlwinkel: 25°... -
Seite 11: Funktionen Und Einstellungen
Funktionen und Einstellungen MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl Seite 11... -
Seite 12: Installation / Projektormontage
Installation / Projektormontage ACHTUNG Lebensgefahr! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. - Seite 13 Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. ACHTUNG Brandgefahr! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind.
-
Seite 14: Dmx Kanalbelegung
DMX Kanalbelegung Durch den Betrieb in einer DMX-Steuermodus Umgebung erhält der Anwender die höchste Flexibilität, wenn es um die Anpassung oder Erstellung einer Show geht. In diesem Modus können Sie jede einzelne Eigenschaft der Vorrichtung und jede Vorrichtung unabhängig voneinander steuern. Um auf den DMX-Adressmodus zuzugreifen, drücken Sie die “MENU“... - Seite 15 000-019 AN01/SN01 020-039 AN02/SN02 040-059 AN03/SN03 060-079 AN04/SN04 Wenn Kanal 1 080-099 AN05/SN05 Kanal 2 090-129 oder 100-119 AN06/SN06 210-255 ist 120-139 AN07/SN07 140-159 AN08/SN08 160-179 AN09/SN09 180-255 AN10/SN10 Kanal 3 000-255 Geschwindig- keitseinstellung 6 Kanalmodus: Kanal Wert Funktion Kanal 1 000-255 Rot (0-100%) Kanal 2...
-
Seite 16: Master/Slave Modus
Master/Slave Modus Um das Gerät auf Slave Modus einzustellen, drücken Sie die “MENU“ Taste auf der Rückseite des Geräts, um auf dem LED- Display anzuzeigen. Dann drücken Sie die “ENTER“ Taste, um anzuzeigen. Drücken Sie die “ENTER“ Taste, um die Einstellung zu bestätigen. Das Gerät läuft nun in Reihe mit dem Master-Gerät. -
Seite 17: Manueller Modus
Manueller Modus Um auf den manuellen Modus zuzugreifen, drücken Sie die “MENU“ Taste auf der Rückseite des Geräts, um auf dem LED- Display anzuzeigen. Dann drücken Sie die “ENTER“ Taste, um anzuzeigen. Dann drücken Sie die “ENTER“ Taste und verwenden die “UP“ und “DOWN“ Tasten, um zwischen (rot) auszuwählen. -
Seite 18: Einrichten Einer Dmx Verbindung
Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung. -
Seite 19: Fernbedienung
Fernbedienung Abschließender Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Seite 19... -
Seite 20: Platz Für Ihre Notizen
Platz für Ihre Notizen _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 20...
