- Seite 1 LED PAR Scheinwerfer 7x10W RGBW Bedienungsanleitung ACHTUNG: Diese Anleitung enthält wichtige Information. Bitte vor Inbetriebnahme des Geräts lesen. Versuchen Sie niemals das Gehäuse zu öffnen oder das Gerät selbst zu reparieren, ohne uns vorher zu kontaktieren!
-
Seite 2: Allgemeine Informationen

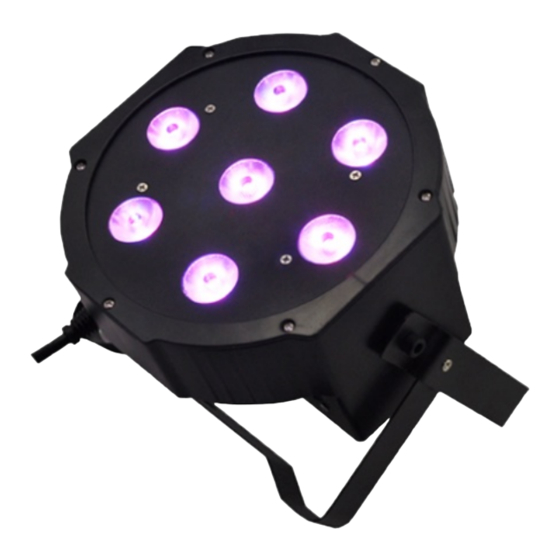

Zubehö r zur Klä r ung an unsere Kundensupport-Hotline. Erste Schritte: Der ETEC Flat LED PAR 56 ist ein kompakter PAR Scheinwerfer mit 18 sehr hellen 3 Watt LEDs, durch die RGB-Farbmischfunktion lässt sich nahezu jede Farbe projizieren. Der Spot kann über 7-DMX- Kanäle gesteuert werden, automatisch über den eingebauten Prozessor oder musikgetaktet über das... -
Seite 3: Sicherheitshinweise
Sicherheitsvorkehrungen bei Handhabung Die eingebauten Komponenten sind fu ̈ r den Kunden wartungsfrei. Versuchen Sie nicht, selbst Reparaturen durchzufü h ren; dies fü h rt zum Verfall Ihrer Gewä h rleistungsansprü c he. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an Elcotec Electronic oder Ihren Händler. -
Seite 4: Installation
Installation Das Befestigungsgeru ̈ s t oder die Installationswand muss das 10-fache des Gera ̈ t egewichtes tragen ko ̈ n nen, ohne sich zu verformen. Beim Befestigen muss das Gera ̈ t mit einer zweiten Sicherheitsbefestigung gesichert sein, wie etwa einem geeigneten Sicherheitskabel. Stellen Sie sich wa ̈... - Seite 5 Aussehen des Scheinwerfers Abbildung Rückseite 1. LED Diode 2. Aufhängegriff 3. Lüfter 4. LCD Digitalanzeige 5. Taste: Mode, Up, Down, Enter 6. DMX Verlinkung In/Out 7. Stromversorgung In/Out Seite 5...
- Seite 6 Funktionen und Einstellungen LCD Anzeige MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl DMX Adresse In diesem Modus können Sie die gewünschte DMX Adresse einstellen. 1.
- Seite 7 Farbwechsel-Modus In diesem Modus können Sie die gespeicherten Farbwechsel abrufen. Ingesamt stehen 16 unterschiedliche Makros zur Verfügung. 1. Drücken Sie auf MENU, bis “Sd01” angezeigt wird; Bestätigen Sie die Auswahl mit ENTER. 2. Drücken Sie dann auf die UP/DOWN Tasten bis das Display „Sd01, Sd01… Sd16“ anzeigt. Bestätigen Sie die Auswahl mit ENTER.
- Seite 8 Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
- Seite 9 Strobe Sound Active Strobe 250～ 8 Kanäle: Kanal Funktion Wert Beschreibung Master RGBW, dunkel zu hell 0～255 Rote Helligkeit, dunkel zu hell 0～255 Grüne Helligkeit, dunkel zu hell 0～255 Helligkeit Blaue Helligkeit, dunkel zu hell 0～255 Weiße Helligkeit, dunkel zu hell 0～255...
- Seite 10 Farbwechsel AUTO Farbe einblenden, gesteuert unter CH7 128～ AUTO Farbe ausblenden, gesteuert unter CH7 160～ AUTO Farbe springend, gesteuert unter CH7 192～ Sound Active Farbe springend 224～ Statische Farbauswahl oder Geschwindigkeits- Geschwindigkeit 0～255 Steuerung, langsam zu schnell Kein Strobe 0～63 64～249 AUTO Strobe, Geschwindigkeit von langsam zu schnell Strobe...
- Seite 11 Auswechseln der Sicherung Trennen Sie das Netzkabel des Geräts von der Stromquelle. Suchen Sie die Sicherung auf dem rückseitigen Bedienfeld des Geräts. Mit einem Kreuzschraubendreher schrauben Sie die Sicherung heraus. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. Schrauben Sie die Halterung mit der neuen Sicherung wieder ein.
- Seite 12 Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Importeur Gutenbergstraße 27 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 40 Fax: +49 (0) 25 71 - 80 5 40 41 www.elcotec-electronic.de...
