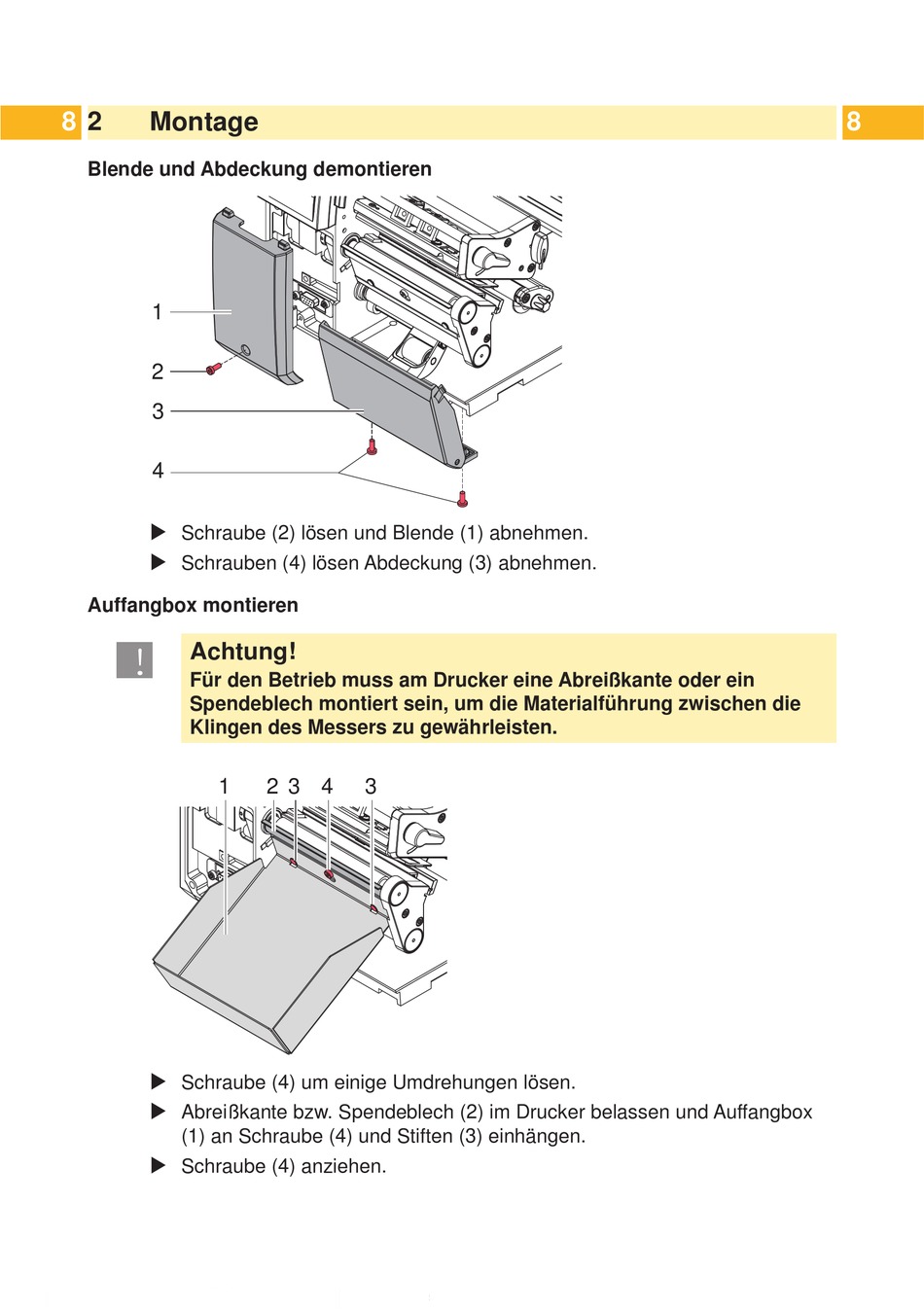

Montage
Blende und Abdeckung demontieren
1
2
3
4
Schraube (2) lösen und Blende (1) abnehmen.
Schrauben (4) lösen Abdeckung (3) abnehmen.
Auffangbox montieren
!
Achtung!
Für den Betrieb muss am Drucker eine Abreißkante oder ein
Spendeblech montiert sein, um die Materialführung zwischen die
Klingen des Messers zu gewährleisten.
1
Schraube (4) um einige Umdrehungen lösen.
Abreißkante bzw. Spendeblech (2) im Drucker belassen und Auffangbox
(1) an Schraube (4) und Stiften (3) einhängen.
Schraube (4) anziehen.
