5
Wartung

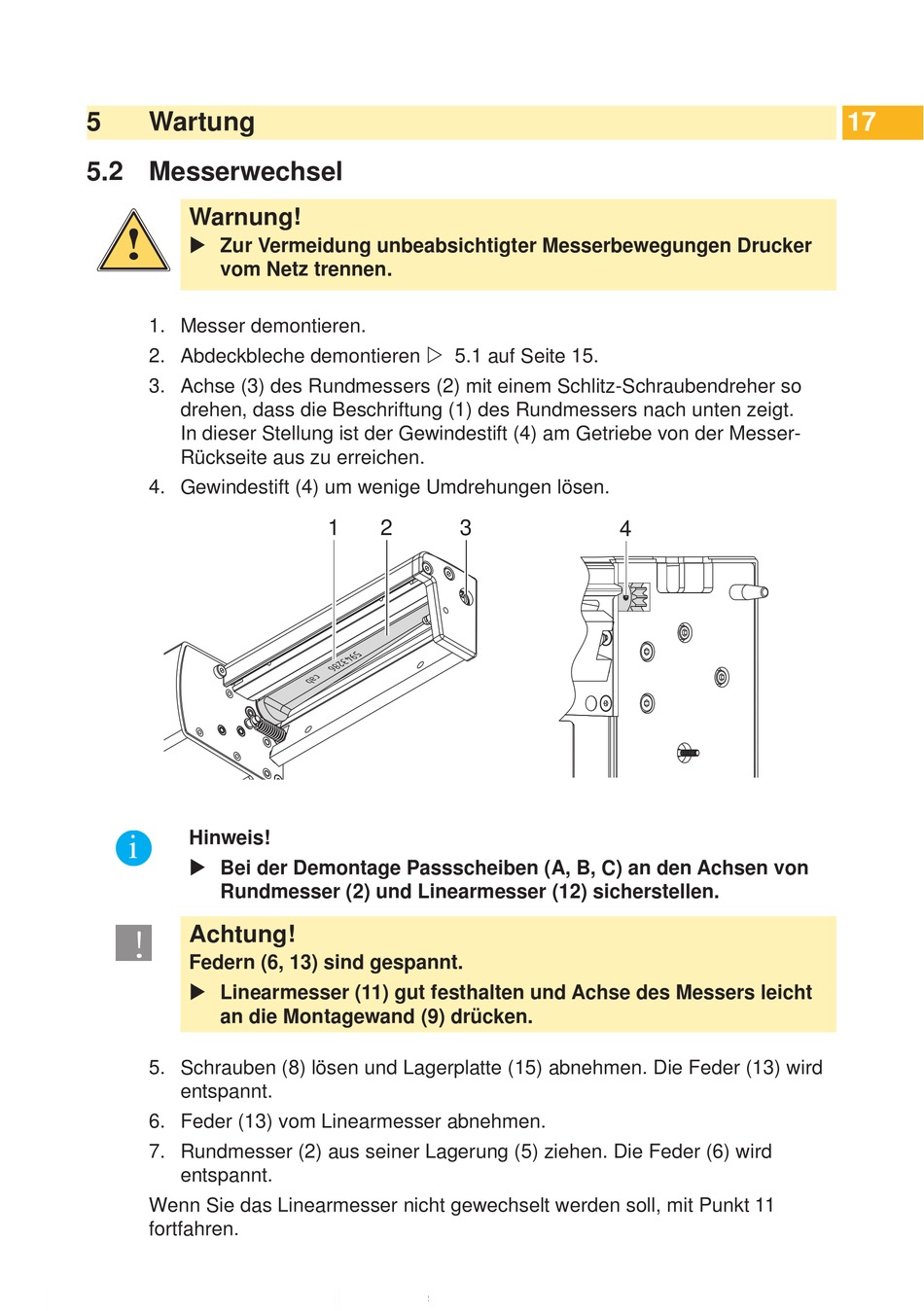

5.2 Messerwechsel

Warnung!
!
 Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker
vom Netz trennen.
1. Messer demontieren.
2. Abdeckbleche demontieren  5.1 auf Seite 15.
3. Achse (3) des Rundmessers (2) mit einem Schlitz-Schraubendreher so
drehen, dass die Beschriftung (1) des Rundmessers nach unten zeigt.
In dieser Stellung ist der Gewindestift (4) am Getriebe von der Messer-
Rückseite aus zu erreichen.
4. Gewindestift (4) um wenige Umdrehungen lösen.
i
Hinweis!
 Bei der Demontage Passscheiben (A, B, C) an den Achsen von
Rundmesser (2) und Linearmesser (12) sicherstellen.
!
Achtung!
Federn (6, 13) sind gespannt.
 Linearmesser (11) gut festhalten und Achse des Messers leicht
an die Montagewand (9) drücken.
5. Schrauben (8) lösen und Lagerplatte (15) abnehmen. Die Feder (13) wird
entspannt.
6. Feder (13) vom Linearmesser abnehmen.
7. Rundmesser (2) aus seiner Lagerung (5) ziehen. Die Feder (6) wird
entspannt.
Wenn Sie das Linearmesser nicht gewechselt werden soll, mit Punkt 11
fortfahren.
1
2
3
4
17
