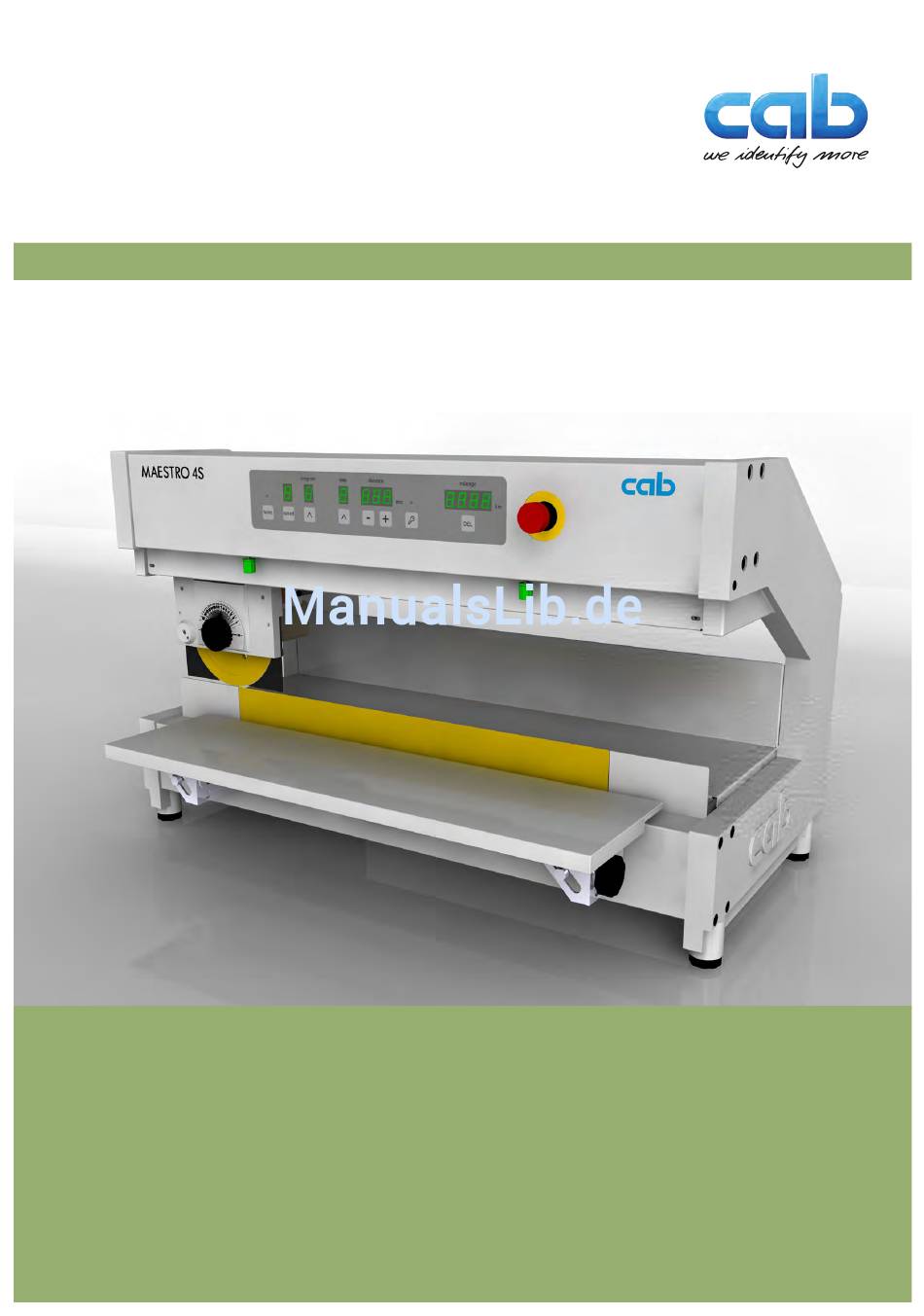

- Seite 1 Serviceanleitung Nutzentrenner MAESTRO 4S...
- Seite 2 Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................5 Technische Daten ........................... 6 Übersicht ..............................7 Ansichten ohne Verkleidungen und Kabel ....................7 Werkzeug ..............................8 Lieferumfang ............................8 Bauteilwechsel und Prüfen ........................9 Wechsel des Obermessers ........................9 Justage unterer Anschlag Obermesser .................... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise • Das Gerät ist für Stromnetze mit Wechselspannung von 100 V bzw. 240 V ausgelegt. Nur an Steckdosen mit Schutzleiterkontakt anschließen. Gefahr durch elektrostatische Aufladungen. Gerät über Druckknopf am Gestell erden. • • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. •... -
Seite 6: Technische Daten
Technische Daten Technische Daten 4S/450 4S/600 Trennprinzip Bestückungsseite: Rollmesser Lötseite: Linearmesser Trennvorgang wegoptimiert mit Motorantrieb Trenngeschwindigkeit 300/500 mm/Sek. umschaltbar Material FR4, Aluminium Bauteilehöhe Löt-Bestückungsseite bis 34 mm Trennlänge stufenlos F bis 450 mm bis 600 mm Länge D 702 mm 852 mm Tiefe Ablagetisch 200 mm... -
Seite 7: Übersicht
Übersicht Ansichten ohne Verkleidungen und Kabel Bild 1 Vorderansicht Bild 2 Rückansicht 1 Riemenrad Hauptantrieb 9 Bedienfeld 2 Taktsensor 10 Not-Aus-Schalter 3 Schlittensensor Rechts / Links 11 Spannrad 4 Schlitten 12 Linearmesser 5 Schnittiefen-Regler 13 Leiterplatte Steuerung 6 Rollmesser 14 Hauptantrieb 7 Netzteil 15 Kupplung Hauptantrieb 8 Energiekette... -
Seite 8: Werkzeug
Keine abgenutzten oder schadhaften Werkzeuge verwenden. Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung): • Messeinrichtung (cab Art.-Nr. 8970208) zur Überprüfung der Messerstellung Handelsübliche Werkzeuge: • Sechskant-Winkelschraubedreher 1,5, 2,0, 2,5, 5,0 mm •... -
Seite 9: Bauteilwechsel Und Prüfen
Bauteilwechsel und Prüfen Wechsel des Obermessers Ein Messerwechsel wird bei Verschleiß, Beschädigung oder Materialwechsel notwendig. Video MAESTRO 4S - Wechsel des Obermessers auf www.cab.de Gefahr von Handverletzungen ! Beim Wechsel des Messers Sicherheitshandschuhe tragen. Gefahr! Gefahr von Schnittverletzungen durch rotierendes Messer! Vor Beginn der Arbeiten Gerät ausschalten und Netzstecker ziehen! -
Seite 10: Justage Unterer Anschlag Obermesser
Bauteilwechsel und Prüfen Justage unterer Anschlag Obermesser Hinweis! Die untere Begrenzung des Verstellweges für das Obermesser ist bei Auslieferung des Gerätes justiert. Nach längerer Benutzung, bei großen Temperaturschwankungen oder nach einem Messerwechsel unteren Anschlag neu einstellen. Bild 5 Justage unterer Anschlag Obermesser 1. -
Seite 11: Wechsel Des Linearmessers
Bauteilwechsel und Prüfen Wechsel des Linearmessers Video MAESTRO 4S - Wechsel des Linearessers auf www.cab.de Warnung! Gefahr von Schnittverletzungen beim Hantieren mit dem Linearmesser . Gefahr von Handverletzungen ! Beim Wechsel des Messers Sicherheitshandschuhe tragen. Bild 6 Wechsel des Linearmessers... -
Seite 12: Kontrolle Der Messerstellung
Kontrolle der Messerstellung Hinweis! Bei der Inbetriebnahme, nach einem Standortwechsel sowie nach einem Messerwechsel ist es vorteilhaft, die Stellung der beiden Messer zueinander zu überprüfen. Dazu wird eine Messeinrichtung (cab Art.-Nr. 8970208) eingesetzt. Rollmesser 8930509.001 ± 0,1 Bild 10 Kontrolle der Messerstellung 1. -
Seite 13: Wechsel Der Nabe Hauptantrieb
Bauteilwechsel und Prüfen Wechsel der Nabe Hauptantrieb Gefahr! Lebensgefahr durch Netzspannung. Vor dem Öffnen des Gerätes Netzstecker ziehen! Rückansicht Bild 11 Ausbau der Hauptantriebsnabe 1. Hebel (13) in die Stellung b schwenken um Messer und Antrieb einzukuppeln und die Feder (8) zu entspannen. 2. -
Seite 14: Wechsel Des Bedienfeldes / Notausschalter
Bauteilwechsel und Prüfen Wechsel des Bedienfeldes / Notausschalter Gefahr! Lebensgefahr durch Netzspannung. Vor dem Öffnen des Gerätes Netzstecker ziehen! 1. Frontblende und hintere Abdeckung demontieren. „Wechsel der Nabe Schrittmotor“ auf Seite 13 2. Steckverbinder (3) am Netzteil zum Not-Aus-Taster ziehen. -
Seite 15: Wechsel Der Energiekette
Einbau der Energiekette (7) in umgekehrter Reihenfolge. 4.10 Prüfen der Sensoren Der Nutzentrenner Maestro 4S verfügt über mehrere Sensoren zur Überwachung der Funktion und Prozesssteuerung. Es handelt sich um Reflexsensoren die auslösen, wenn sich eine Reflexionsfläche in ca 3mm Abstand befindet. -
Seite 16: Prüfen Der Sensoren Am Bedienfeld
Bauteilwechsel und Prüfen Bauteilwechsel und Prüfen 4.10.1 Prüfen der Sensoren am Bedienfeld 4.10.1 Prüfen der Sensoren am Bedienfeld Bild 16 Bedienfeld Gelb Pantone 123C, Grün RAL 6018, Blau Pantone 7461, Grau Pantone 422C, Beschriftung, Fenster- und LED-Umrandung Schwarz, Fenster- und LED-Fond Filtergrau. 29.10.2013 Lortz Bild 16 Bedienfeld Gelb Pantone... -
Seite 17: Prüfen Der Sensoren An Der Leiterplatte
Bauteilwechsel und Prüfen 4.10.2 Prüfen der Sensoren an der Leiterplatte Der Nutzentrenner Maestro 4S verfügt über mehrere Sensoren zur Überwachung der Funktion und Prozesssteuerung. Es handelt sich um Reflexsensoren die auslösen, wenn sich eine Reflexionsfläche in ca 3mm Abstand befindet. - Seite 18 Bauteilwechsel und Prüfen Gemessen wird mit einem Oszilloskop im Messbereich 1 oder 5 Volt pro Skalenteil. Schnittlänge Bild 20 Messung mit Oszilloskop Taktsensor Schlittesensor Schlittensensor Randsensor Rechts Randsensor Links Rechts Links ----------------------- ----------------------- ----------------------- Begrenzung rechts ----------------------- ----------------------- ----------------------- Schnittbegrenzung (6) ----------------------- Begrenzung links -----------------------...
-
Seite 19: Fehler
Fehler Fehlerursache Auswirkung/Anzeige Fehlerbehebung Gerät aus- und wieder einschalten Während des Synchronisieren wird not ready der Fußtaster freigegeben step Anzeige Erneutes Synchronisieren blinkt distance Anzeige Im eingeschalteten Zustand wird der cut length Anzeige Schlitten mit dem Obermesser manuell aus der Startposition verschoben ... -
Seite 20: Ersatzteilzeichnungen
Ersatzteilzeichnungen Seitenteile C-Profile, Linearmesser Art.-Nr. Benennung VPE Bem. Serien-Nr. Art.-Nr. Benennung VPE Bem. Serien-Nr. 5902082.001 Schraube DIN912-M6x30 17.1 8933394.001 Linearmesser 8936866.001 C-Profil 17.2 8933682.001 Linearmesser 8930823.001 Winkel 5902122.001 Schraube DIN923-M6x6 5905141.001 Gehäusefuß 8930886.001 Kamm 8930946.001 Hülse 5905079.001 Druckfeder 5903520.001 Scheibe DIN7349-4,3 5902501.001 Mutter DIN934-M4 5902052.001 Schraube DIN7985 M4x16 5903527.001 Sicherungsring DIN471-10x1... -
Seite 21: Hauptantrieb
Ersatzteilzeichnungen Hauptantrieb Art.-Nr. Benennung VPE Bem. Serien-Nr. Art.-Nr. Benennung VPE Bem. Serien-Nr. 5902082.001 Schraube DIN912-M6x30 8930915.001 Sensor 5903520.001 Scheibe DIN7349-4,3 50.1 8936858.001 Balken 5903010.001 Federscheibe DIN137-A6 50.2 8936898.001 Balken 8930988.001 Lager 8936871.001 Stehbolzen 4374 5902014.001 Schraube DIN912-M4x14 52.1 8936814.001 LP Steuerung 4375 5903521.001 Sicherungsring DIN471-A6 52.2 8936937.001 LP Steuerung... -
Seite 22: Balken Oben, Bedienfeld
Ersatzteilzeichnungen Balken oben, Bedienfeld Art.-Nr. Benennung VPE Bem. Serien-Nr. 5903527.001 Sicherungsring DIN471-10x1 5903005.001 Scheibe DIN9021-4,3 5902483.001 Schraube DIN6912-M4x10 5903004.001 Scheibe DIN125-A3,2 58.1 8936822.001 Verkleidung 58.2 8936862.001 Verkleidung 5902026.001 Schraube DIN7985-M3x6 8930981.001 Kabel Erdung 8936871.001 Stehbolzen 8936870.001 Bedienfeld 8930868.001 Spanner 8930854.001 Spannrad 65.1 8930961.001 Zahnriemen 65.2 8931181.001 Zahnriemen 8936804.001 Kabel... -
Seite 23: Netzteil
Ersatzteilzeichnungen Netzteil Art.-Nr. Benennung VPE Bem. Serien-Nr. 5902241.001 Schraube DIN7984-M4x10 8936896.001 Buchse 57.1 8936846.001 Energiekette 57.2 8936847.001 Energiekette 8930981.001 Kabel Erdung 5902304.001 Schraube DIN7991-M4x6 5902358.001 Schraube DIN7984-M4x6 5551126.001 Netzteil 5902510.001 Mutter DIN934-M4 5903033.001 Scheibe DIN125-A4,3 5903011.001 Zahnscheibe DIN6797-A4,3 5534176.001 Kabel Erdung 5902047.001 Schraube DIN7991-M3x5 8936850.001 Winkel Netzteil 8936844.001 Erdungsleitung... -
Seite 24: Schlitten Mit Rollmesser
Ersatzteilzeichnungen Schlitten mit Rollmesser Art.-Nr. Benennung VPE Bem. Serien-Nr. Art.-Nr. Benennung VPE Bem. Serien-Nr. 5902241.001 Schraube DIN7984-M4x10 105.1 8931628.001 Einstellknopf 4504 5902245.001 Schraube DIN933-M3x10 105.2 8936943.001 Einstellknopf 4505 5903004.001 Scheibe DIN125-A3,2 106.1 8931627.001 Anschlagscheibe 4504 57.1 8936846.001 Energiekette 106.2 8936945.001 Anschlagscheibe 4505 57.2 8936847.001 Energiekette 107.1 8931630.001 Klemmscheibe...
