18
5
Wartung

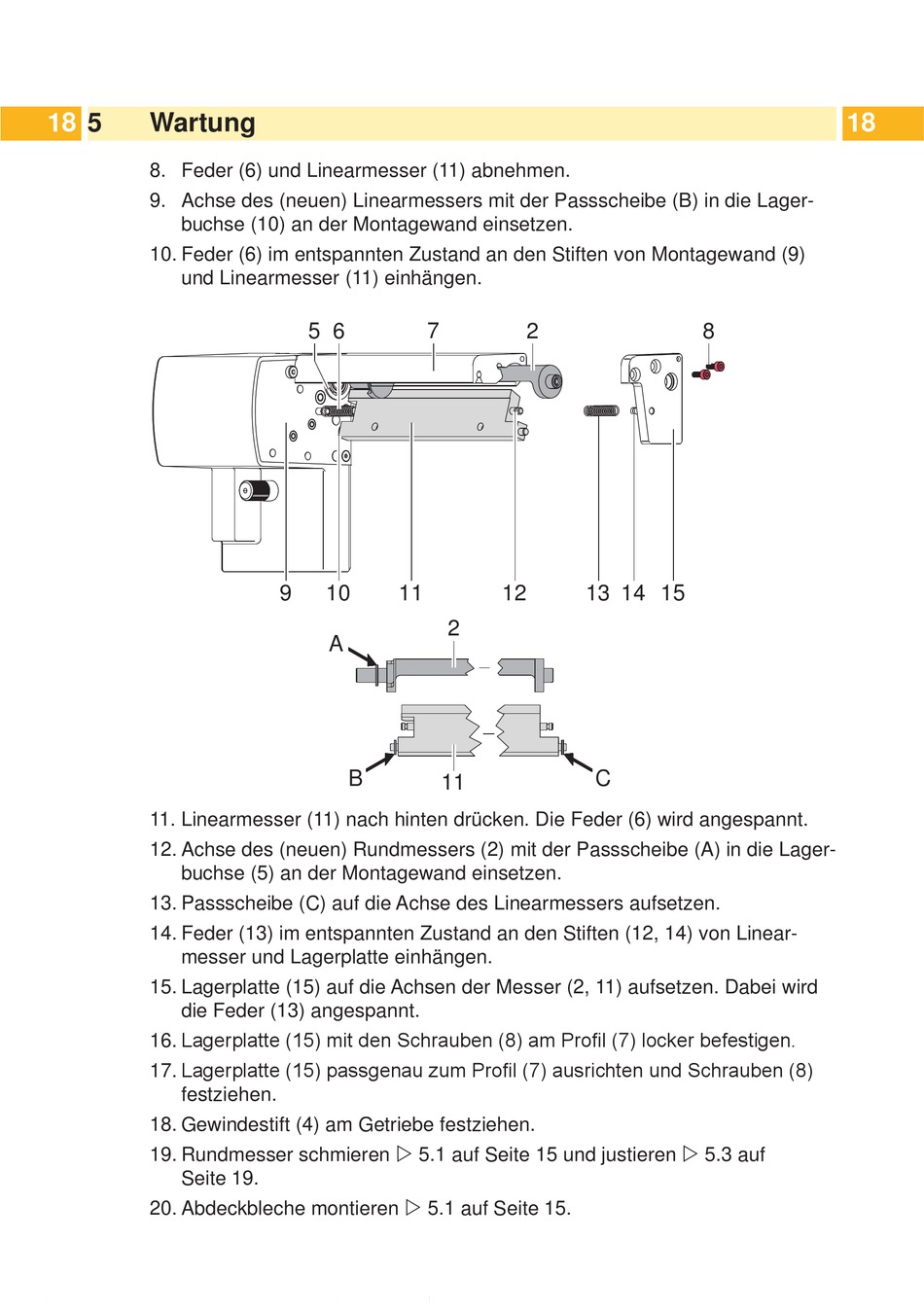

8. Feder (6) und Linearmesser (11) abnehmen.
9. Achse des (neuen) Linearmessers mit der Passscheibe (B) in die Lager-
buchse (10) an der Montagewand einsetzen.
10. Feder (6) im entspannten Zustand an den Stiften von Montagewand (9)
und Linearmesser (11) einhängen.
11. Linearmesser (11) nach hinten drücken. Die Feder (6) wird angespannt.
12. Achse des (neuen) Rundmessers (2) mit der Passscheibe (A) in die Lager-
buchse (5) an der Montagewand einsetzen.
13. Passscheibe (C) auf die Achse des Linearmessers aufsetzen.
14. Feder (13) im entspannten Zustand an den Stiften (12, 14) von Linear-
messer und Lagerplatte einhängen.
15. Lagerplatte (15) auf die Achsen der Messer (2, 11) aufsetzen. Dabei wird
die Feder (13) angespannt.
16. Lagerplatte (15) mit den Schrauben (8) am Profil (7) locker befestigen.
17. Lagerplatte (15) passgenau zum Profil (7) ausrichten und Schrauben (8)
festziehen.
18. Gewindestift (4) am Getriebe festziehen.
19. Rundmesser schmieren 5.1 auf Seite 15 und justieren 5.3 auf
Seite 19.
20. Abdeckbleche montieren 5.1 auf Seite 15.
5 6
7
9
10
11
2
A
B
11
2
12
13 14 15
C
18
8
