20
5
Wartung

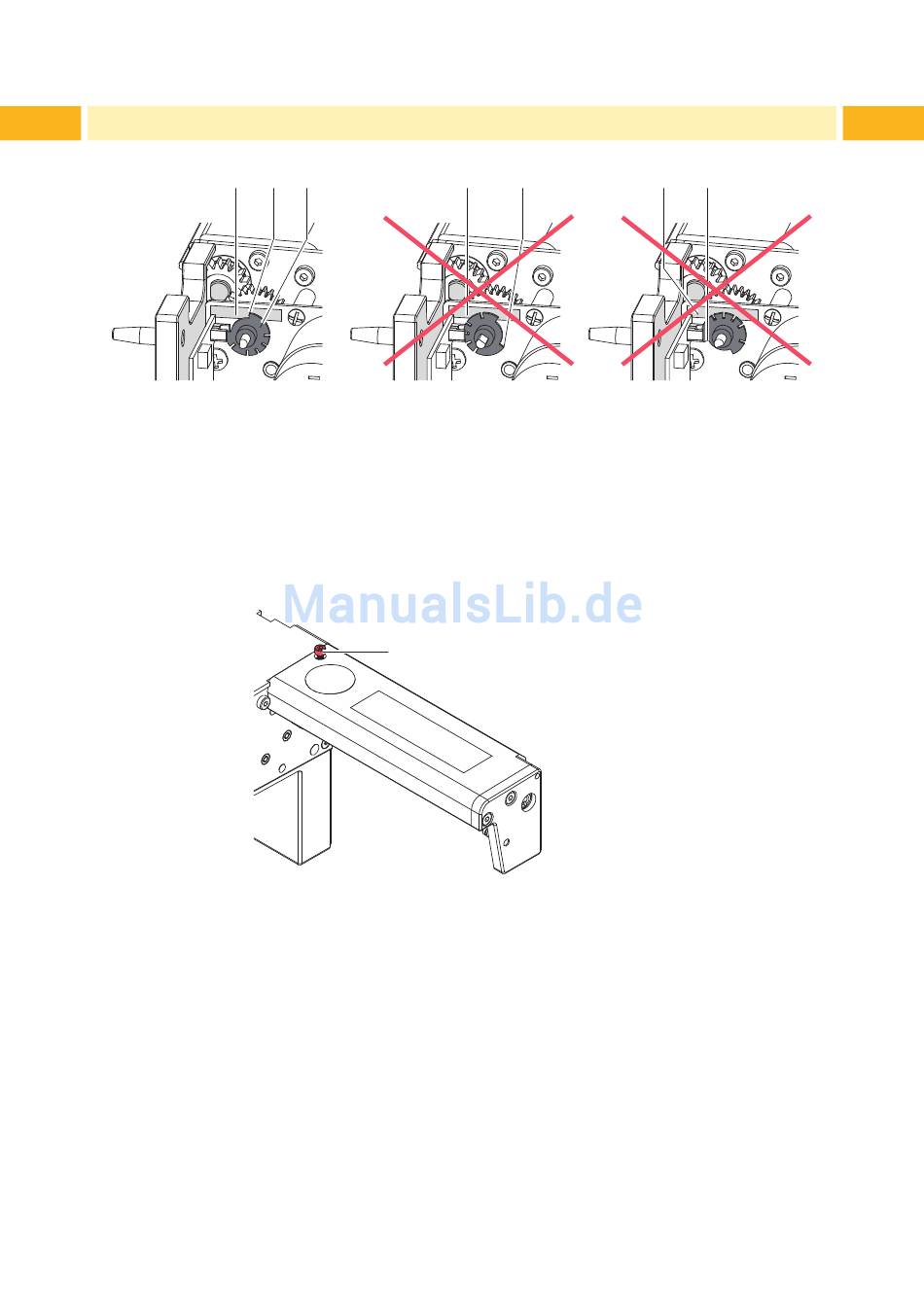

1 - richtig
4. Stellung der Taktscheibe (11) prüfen.
Bei korrekter Einstellung steht die Taktscheibe (11) in Stellung 1, d.h. die
Kante (10) der Taktscheibe befindet sich im Bereich der Markierung (9).
Falls die Taktscheibe in Stellung 2 oder 3 steht, muss das Rundmesser so
gedreht werden, bis Stellung 1 erreicht ist :
5. Verkleidung montieren.
9
10
11
12
Schraube (12) um etwa 5 mm lösen.
Rundmesser eine oder zwei volle Umdrehungen drehen werden,
bis die Fläche (8) der Messerachse erneut parallel zur Grundplatte
(7) steht und die Taktscheibe Stellung 1 erreicht.
Schraube (12) anziehen.
9
10
2 - falsch
9
10
3 - falsch
20
