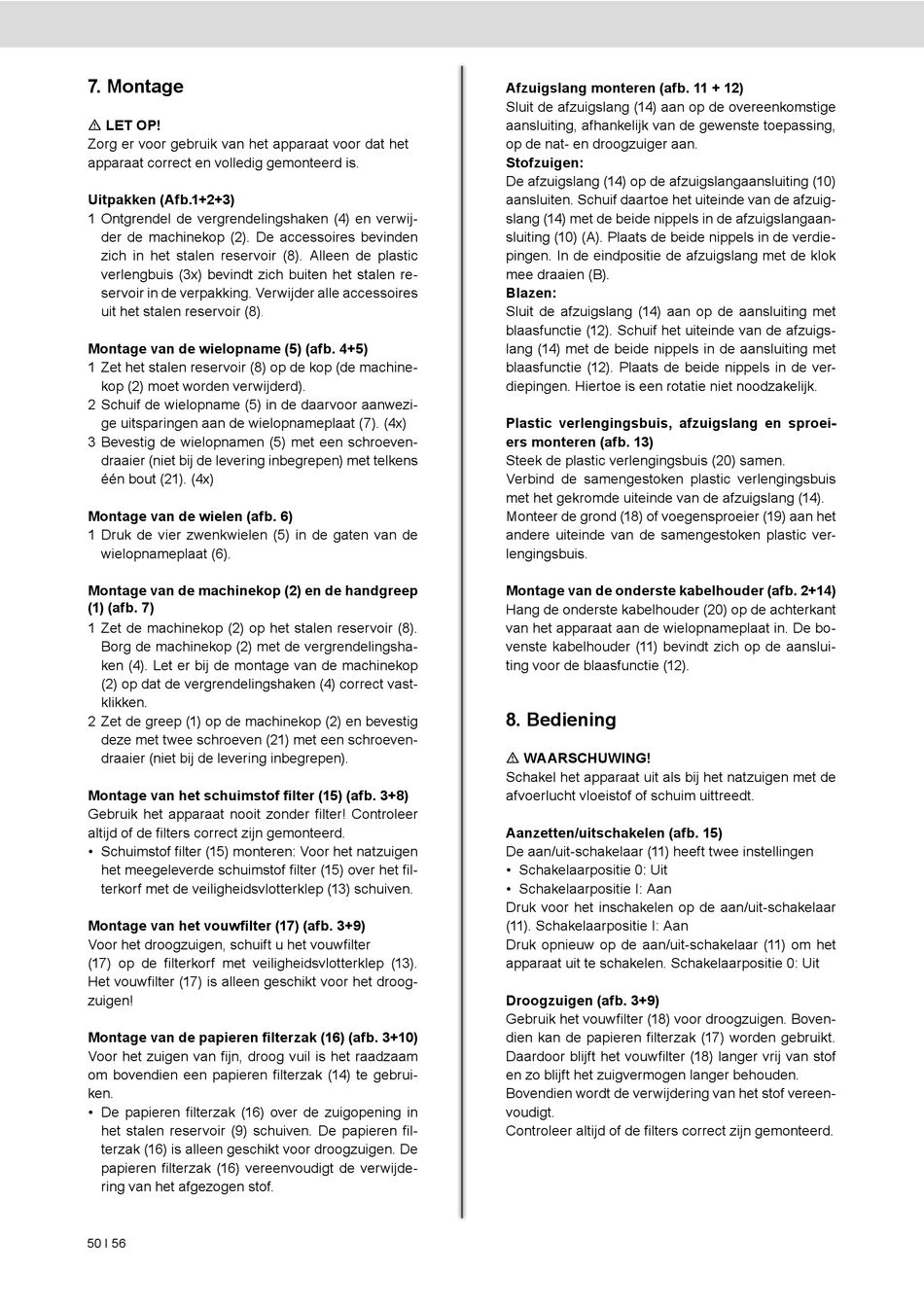

Scheppach ASP20-ES Originalbetriebsanleitung Seite 50

7. Montage
m LET OP!
Zorg er voor gebruik van het apparaat voor dat het
apparaat correct en volledig gemonteerd is.
Uitpakken (Afb.1+2+3)
1 Ontgrendel de vergrendelingshaken (4) en verwij-
der de machinekop (2). De accessoires bevinden
zich in het stalen reservoir (8). Alleen de plastic
verlengbuis (3x) bevindt zich buiten het stalen re-
servoir in de verpakking. Verwijder alle accessoires
uit het stalen reservoir (8).
Montage van de wielopname (5) (afb. 4+5)
1 Zet het stalen reservoir (8) op de kop (de machine-
kop (2) moet worden verwijderd).
2 Schuif de wielopname (5) in de daarvoor aanwezi-
ge uitsparingen aan de wielopnameplaat (7). (4x)
3 Bevestig de wielopnamen (5) met een schroeven-
draaier (niet bij de levering inbegrepen) met telkens
één bout (21). (4x)
Montage van de wielen (afb. 6)
1 Druk de vier zwenkwielen (5) in de gaten van de
wielopnameplaat (6).
Montage van de machinekop (2) en de handgreep
(1) (afb. 7)
1 Zet de machinekop (2) op het stalen reservoir (8).
Borg de machinekop (2) met de vergrendelingsha-
ken (4). Let er bij de montage van de machinekop
(2) op dat de vergrendelingshaken (4) correct vast-
klikken.
2 Zet de greep (1) op de machinekop (2) en bevestig
deze met twee schroeven (21) met een schroeven-
draaier (niet bij de levering inbegrepen).
Montage van het schuimstof filter (15) (afb. 3+8)
Gebruik het apparaat nooit zonder filter! Controleer
altijd of de filters correct zijn gemonteerd.
• Schuimstof filter (15) monteren: Voor het natzuigen
het meegeleverde schuimstof filter (15) over het fil-
terkorf met de veiligheidsvlotterklep (13) schuiven.
Montage van het vouwfilter (17) (afb. 3+9)
Voor het droogzuigen, schuift u het vouwfilter
(17) op de filterkorf met veiligheidsvlotterklep (13).
Het vouwfilter (17) is alleen geschikt voor het droog-
zuigen!
Montage van de papieren filterzak (16) (afb. 3+10)
Voor het zuigen van fijn, droog vuil is het raadzaam
om bovendien een papieren filterzak (14) te gebrui-
ken.
• De papieren filterzak (16) over de zuigopening in
het stalen reservoir (9) schuiven. De papieren fil-
terzak (16) is alleen geschikt voor droogzuigen. De
papieren filterzak (16) vereenvoudigt de verwijde-
ring van het afgezogen stof.
50 І 56
Afzuigslang monteren (afb. 11 + 12)
Sluit de afzuigslang (14) aan op de overeenkomstige
aansluiting, afhankelijk van de gewenste toepassing,
op de nat- en droogzuiger aan.
Stofzuigen:
De afzuigslang (14) op de afzuigslangaansluiting (10)
aansluiten. Schuif daartoe het uiteinde van de afzuig-
slang (14) met de beide nippels in de afzuigslangaan-
sluiting (10) (A). Plaats de beide nippels in de verdie-
pingen. In de eindpositie de afzuigslang met de klok
mee draaien (B).
Blazen:
Sluit de afzuigslang (14) aan op de aansluiting met
blaasfunctie (12). Schuif het uiteinde van de afzuigs-
lang (14) met de beide nippels in de aansluiting met
blaasfunctie (12). Plaats de beide nippels in de ver-
diepingen. Hiertoe is een rotatie niet noodzakelijk.
Plastic verlengingsbuis, afzuigslang en sproei-
ers monteren (afb. 13)
Steek de plastic verlengingsbuis (20) samen.
Verbind de samengestoken plastic verlengingsbuis
met het gekromde uiteinde van de afzuigslang (14).
Monteer de grond (18) of voegensproeier (19) aan het
andere uiteinde van de samengestoken plastic ver-
lengingsbuis.
Montage van de onderste kabelhouder (afb. 2+14)
Hang de onderste kabelhouder (20) op de achterkant
van het apparaat aan de wielopnameplaat in. De bo-
venste kabelhouder (11) bevindt zich op de aanslui-
ting voor de blaasfunctie (12).
8. Bediening
m WAARSCHUWING!
Schakel het apparaat uit als bij het natzuigen met de
afvoerlucht vloeistof of schuim uittreedt.
Aanzetten/uitschakelen (afb. 15)
De aan/uit-schakelaar (11) heeft twee instellingen
• Schakelaarpositie 0: Uit
• Schakelaarpositie I: Aan
Druk voor het inschakelen op de aan/uit-schakelaar
(11). Schakelaarpositie I: Aan
Druk opnieuw op de aan/uit-schakelaar (11) om het
apparaat uit te schakelen. Schakelaarpositie 0: Uit
Droogzuigen (afb. 3+9)
Gebruik het vouwfilter (18) voor droogzuigen. Boven-
dien kan de papieren filterzak (17) worden gebruikt.
Daardoor blijft het vouwfilter (18) langer vrij van stof
en zo blijft het zuigvermogen langer behouden.
Bovendien wordt de verwijdering van het stof vereen-
voudigt.
Controleer altijd of de filters correct zijn gemonteerd.
