Kühlzentrifuge Sigma 4-16KS
6 Betrieb

6.3

Steuerung Spincontrol S


6.3.1 Bedienoberfläche
1 Starttaste
2 Display
3 Funktionsknopf
4 Stopptaste
5 Deckeltaste
1 Menüleiste
2 Drehzahlfeld
3 RZB-Feld
4 Rotorfeld
5 Programmfeld
6 Statuszeile
7 Temperaturfeld
8 Zeitfeld
9 Beschleunigungs-
kurve
10 Bremskurve
34 / 89
Die Bedienung erfolgt über drei Tasten mit eingebauten Leuchtdioden und
einen Funktionsknopf. Das Display ist in verschiedene Anzeigefelder
gegliedert. Die unterschiedlichen Funktionen können durch Drücken und
Drehen des Funktionsknopfes aufgerufen werden.

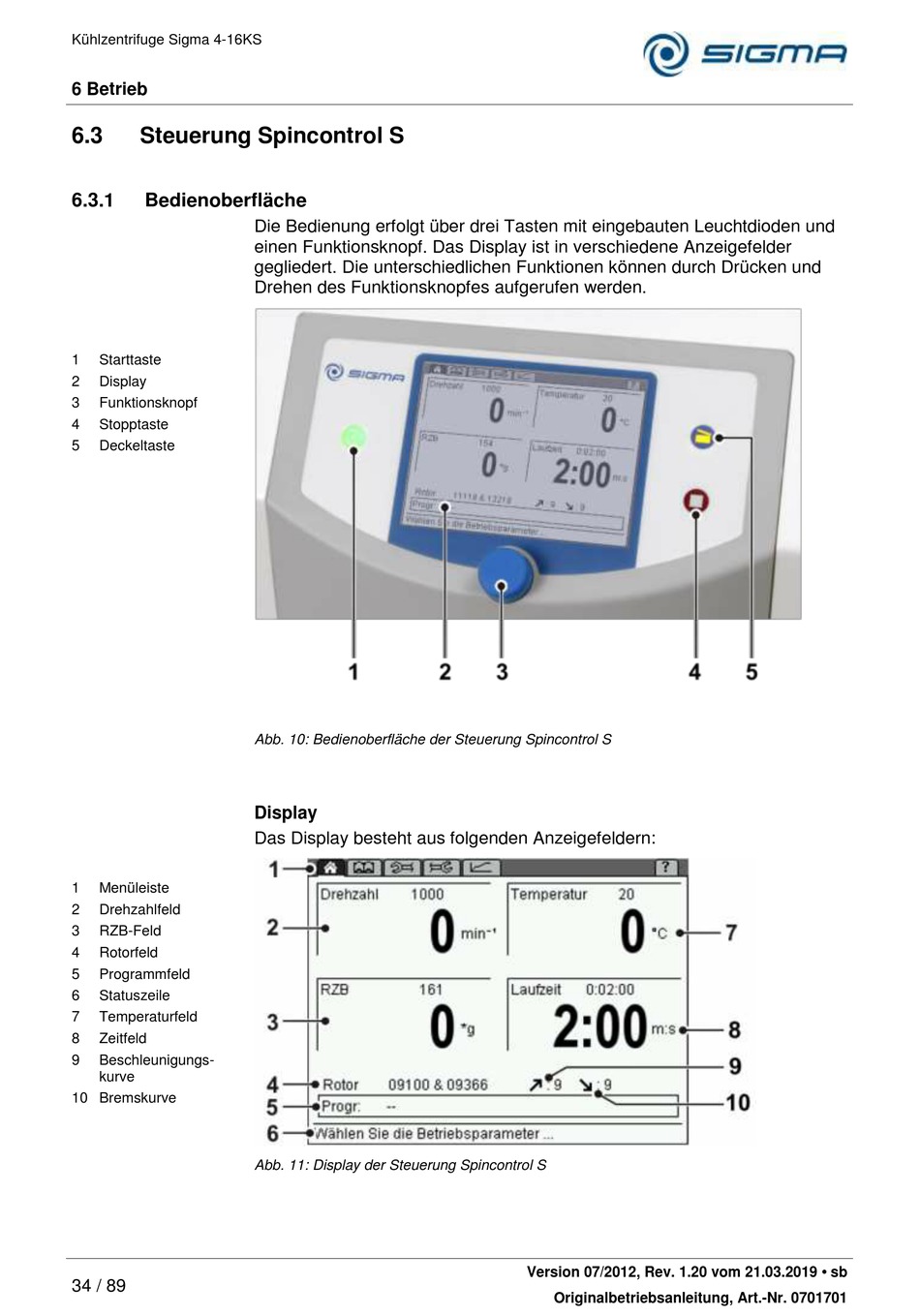

Abb. 10: Bedienoberfläche der Steuerung Spincontrol S
Display
Das Display besteht aus folgenden Anzeigefeldern:
Abb. 11: Display der Steuerung Spincontrol S
Version 07/2012, Rev. 1.20 vom 21.03.2019 • sb
Originalbetriebsanleitung, Art.-Nr. 0701701
