Verpackung; Transportsicherung - Sigma 4-16KS Betriebsanleitung

Kühlzentrifuge Sigma 4-16KS
4 Lagerung und Transport
4.4

Verpackung

VORSICHT
4.5

Transportsicherung

VORSICHT
1 Transportsicherungs-
schrauben
26 / 89
Die Zentrifuge ist in einer Holzkiste verpackt.
•
Nach dem Abnehmen des Deckels die Seitenwände nach oben
abziehen.
•
Verpackungsmaterial herausnehmen.
•
Zentrifuge mit einer Hubeinrichtung vom Kistenboden abheben. Beim
Heben der Zentrifuge grundsätzlich seitlich ansetzen.
Die Zentrifuge wiegt ca. 124 kg!
•
Verpackung für evtl. späteren Transport der Zentrifuge aufbewahren.
Die Transportsicherung der Zentrifuge besteht aus zwei farbigen
Kunststoffschrauben. Sie befinden sich am Bodenblech und sind von unten
zugänglich.
Transportsicherungsschrauben unbedingt vor der ersten Inbetriebnahme
entfernen, da sie die Motorlagerung blockiert!
Entfernen der Transportsicherung
•
Zentrifuge an der Vorderseite anheben, dabei seitlich anfassen.
•
Einen geeigneten Gegenstand, z.B. einen Holzklotz, zwischen
Tischplatte und Zentrifuge legen. Die Kunststoffschrauben sind jetzt am
Bodenblech sichtbar.

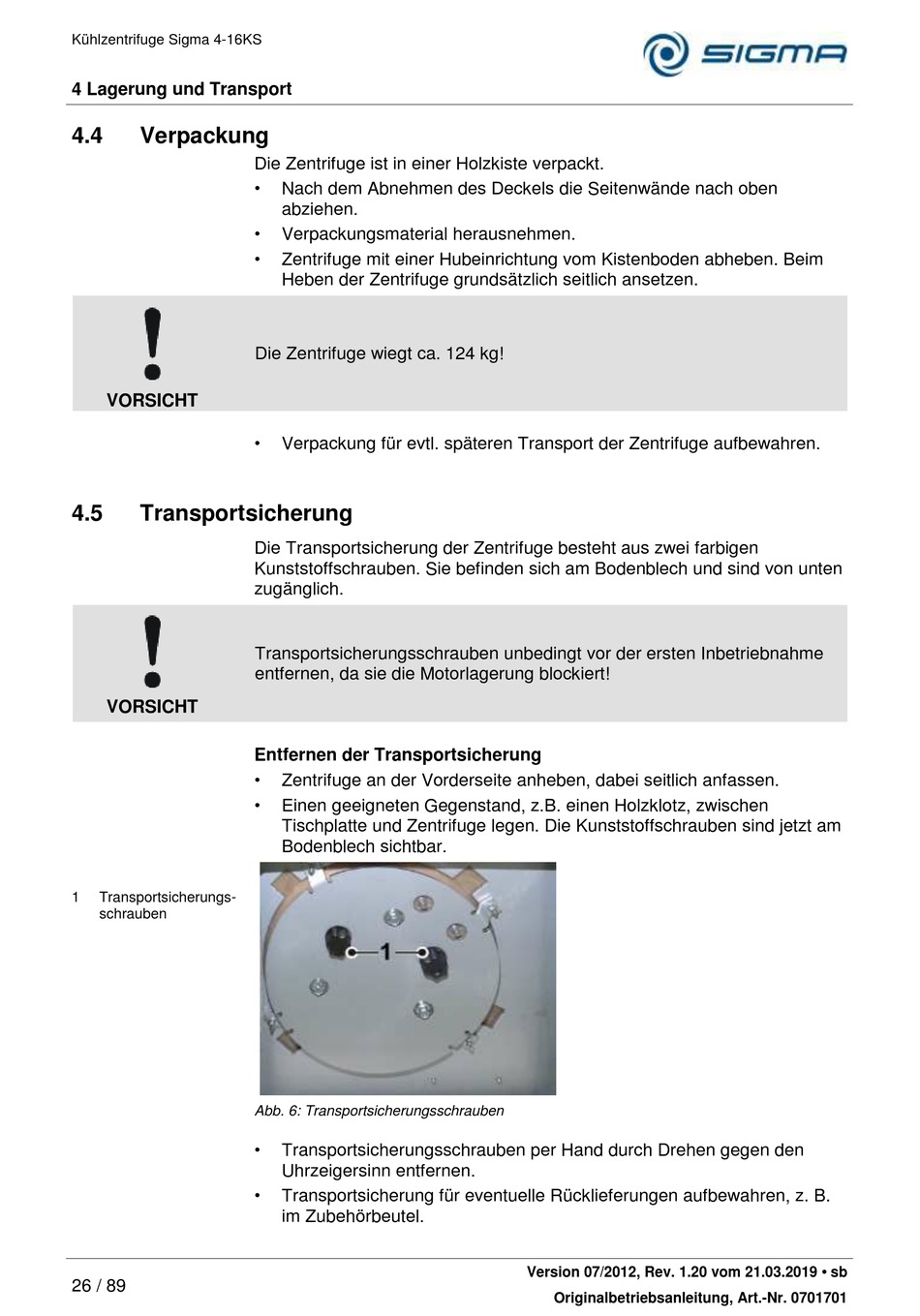

Abb. 6: Transportsicherungsschrauben
•
Transportsicherungsschrauben per Hand durch Drehen gegen den
Uhrzeigersinn entfernen.
•
Transportsicherung für eventuelle Rücklieferungen aufbewahren, z. B.
im Zubehörbeutel.
Version 07/2012, Rev. 1.20 vom 21.03.2019 • sb
Originalbetriebsanleitung, Art.-Nr. 0701701
