Beschreibung Montage / Installation des Sensors
Bei der Montage des Sensorkopfes sind zwei M3 Schrauben zu verwenden. Die angegebenen Toleranzen müs-
sen eingehalten werden.
Tabelle 2: Montage-Toleranzen
Toleranzen
Magnetband-Type
Leseabstand Sensor / Band
Längsneigung
Gierwinkel
Seitenneigung
Seitenversatz
Sensorabstand
Kippwinkel
Gierwinkel
±0,5°

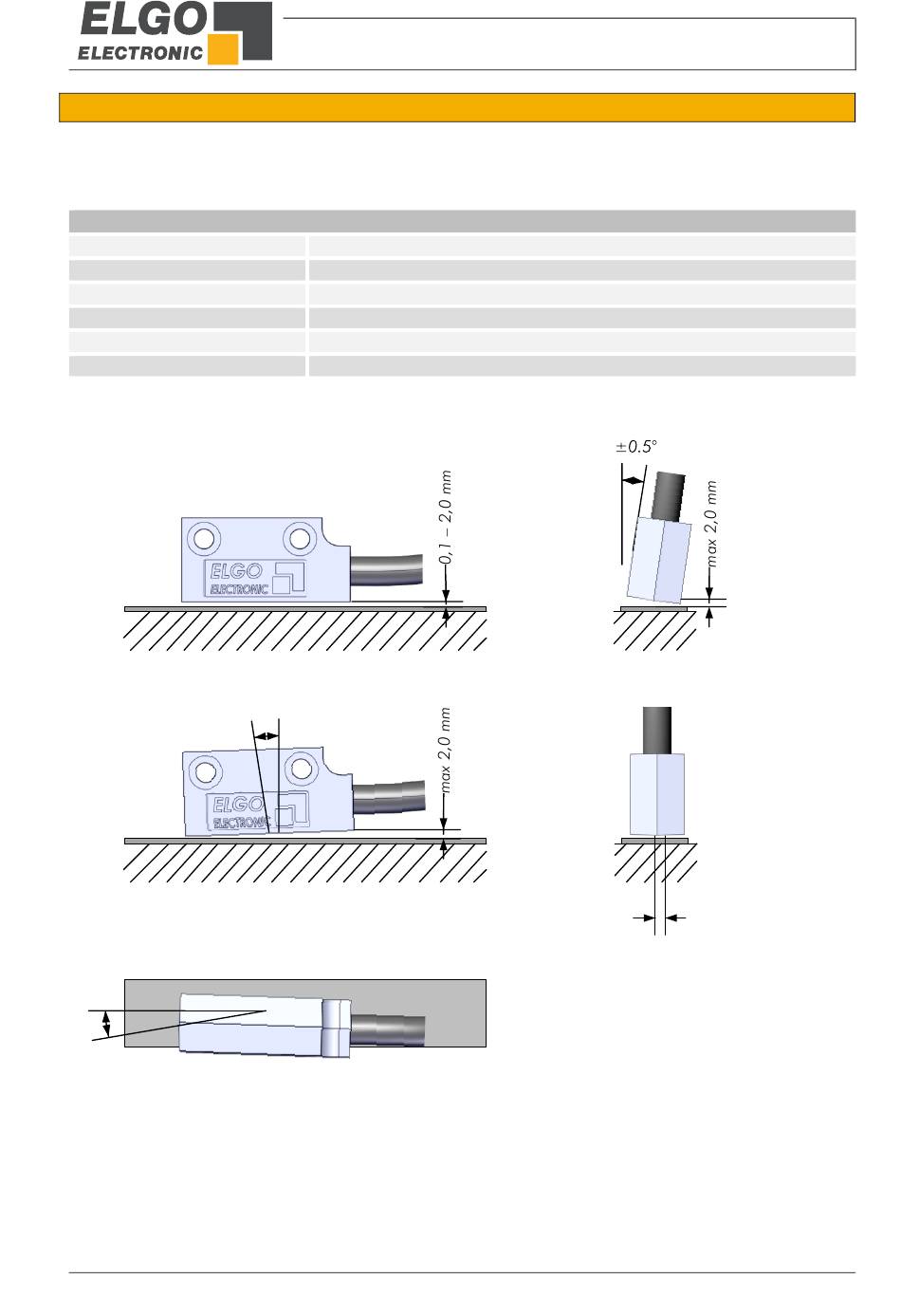

Abbildung 6: Sensor Montage-Toleranzen
MB20-50-10-1-R
der maximale Leseabstand 2 mm darf an keiner Stelle überschritten werden
der maximale Leseabstand 2 mm darf an keiner Stelle überschritten werden
<± 0,5 °
der maximale Leseabstand 2 mm darf an keiner Stelle überschritten werden
± 2,5 mm aus der Bandmitte
±0,5°
,
Allgemeines, Sicherheit, Transport und Lagerung
Rollwinkel
Seitenversatz
±2,5 mm
