Die erste gesendete Digitaladresse einer Zentrale wird im-
mer als Basisadresse gespeichert, die restlichen benötigten
Adressen (kann je nach automatisch erkanntem Signaltyp
unterschiedlich sein) werden automatisch im Doppel-Mul-
tiplexer gespeichert. Wie schon erwähnt, richtet sich die An-
zahl nach der Art des angeschlossenen Signals. Man sollte
im Digitalsystem Platz für die zusätzlichen Adressen frei
lassen, wenn man die Adressen manuell einstellen möchte
(DIP-Schalter 6 off). Die automatische Programmierung
(DIP-Schalter 6 on) sorgt selbst dafür, dass entsprechen-
de Lücken zwischen den Adressen zum nächsten Signal
eingehalten werden.
Bitte beachten Sie dabei:
- Blocksignale und Sperrsignale haben 2 Begriffe, brau-
chen dafür also nur eine Digitaladresse.
- Doppelte Adressvergabe ist zu vermeiden, da sie zur
Beeinflussung der jeweiligen doppelt addressierten
Signale führt.
- Ausnahmen siehe Kapitel 5.7 auf Seite 11.
- Einfahr-, Ausfahr- und Ks-Signale können 3 oder 4 Be-
griffe anzeigen, deshalb brauchen diese 2 aufeinander
folgende Digitaladressen.
- Das Ks-Mehrabschnittssignal (Art. 4045) benötigt 4
aufeinander folgende Adressen.

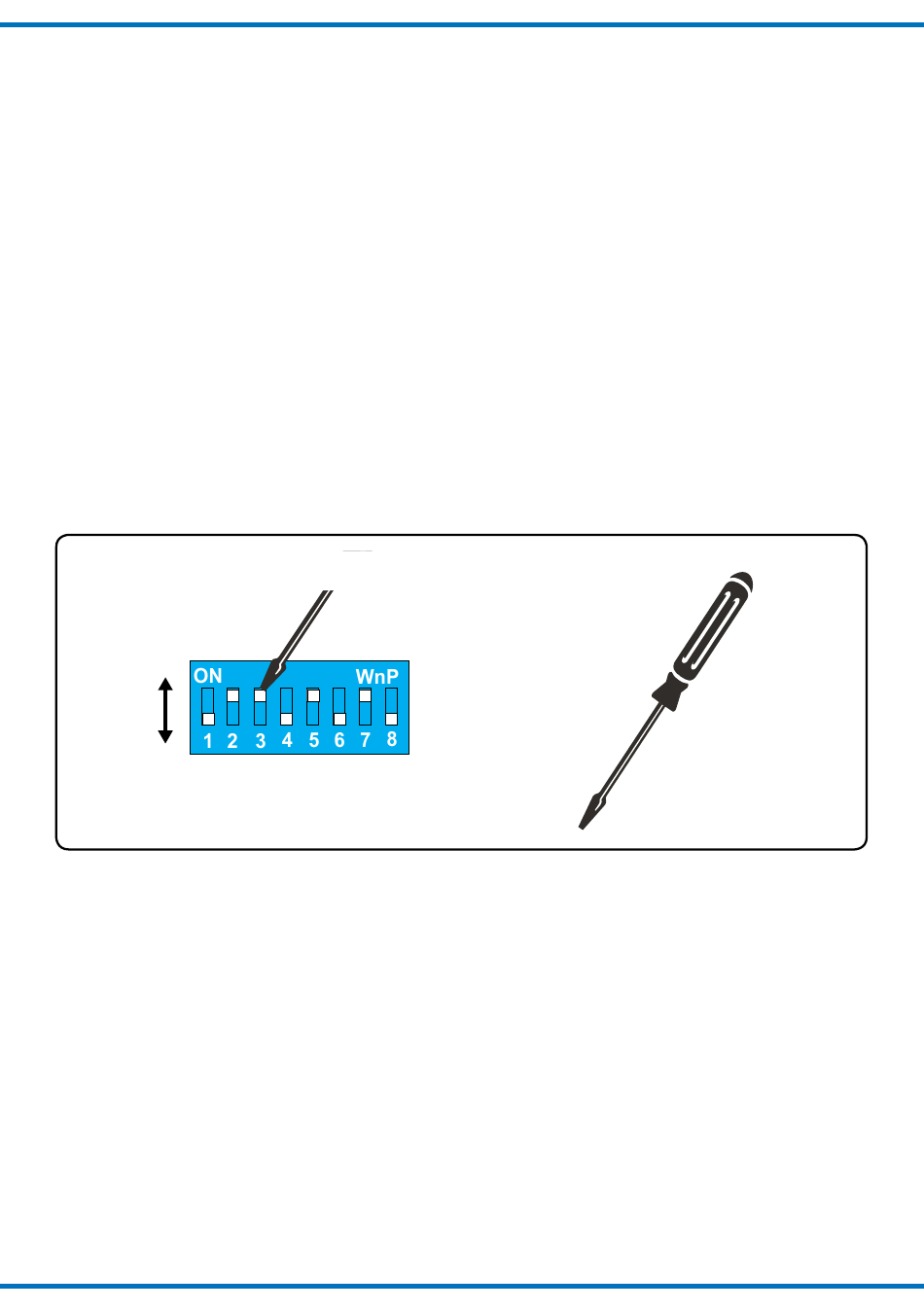

Abb. 5
5.4 Digitaladresse (Märklin-Motorola)
Das Modul (Art. 52292) unterstützt bis zu 253 Motorola-Ad-
ressen.
Zum Eingeben einer Adresse im Märklin-Motorola-Format
drücken Sie die rote Taste „Adresse" so lange, bis die rote
LED langsam blinkt.
Geben Sie jetzt mit Ihrem Digitalsystem einen Märklin-Mo-
torola Stellbefehl mit der Adresse, die Sie für das erste
Signal vorgesehen haben. Es speichert den ersten eintref-
fenden, gültigen Signalstellbefehl als seinen eigenen ab.
Als Zeichen dafür erlischt die LED am ersten Signal und
das zweite Signal blinkt nun grün.
Wenn alle Anschlüsse am Doppel-Multiplexer mit Signalen
belegt sind und diese Vorsignale „am Mast" besitzen, sind
bis zu 4 Programmiervorgänge notwendig.
10

DIP-Schalter

DIP-switches

The first address transmitted by the command station is
stored as the basis address. The remaining required ad-
dresses will be stored automatically in the double multi-
plexer. As already mentioned, the number of addresses
depends on the type of signal. It is advisable to leave suffi-
cient address numbers open when programming address-
es manually (DIP-switch 6 off). In automatic programming
mode (DIP-switch 6 on) the module automatically reserves
the right number of addresses before programming the
basis address of the next signal.
Please note:
- Block signals and colour light stop signals only have 2
aspects and, therefore, only one address is required.
- In order to avoid unintentional incorrect signalling avoid
assigning the same address to different signals.
- Also note the exceptions listed in chapter 5.7 on page
11.
- Home-, exit- and Ks-signals can show 3 or 4 aspects.
Therefore, they require 2 consecutive addresses.
- The Ks-multi section signal as entry signal (item 4045)
requires 4 consecutive addresses.
Ein
/ On
Aus
/ Off
5.4 Programming for Märklin-Motorola
The module (item 52292) supports up to 253 addresses
in Motorola format.
To enter an address in the Märklin-Motorola-mode press
the red button "Adresse" until the red LED blinks slowly.
Now issue a digital command in Märklin-Motorola-mode
with the address to be assigned to the first signal. Once
the module has received this first command the control
LED of the first signal will extinguish and the green LED of
the second signal will start blinking.
4 programming sequences are required if all outputs of the
double multiplexer are connected to signals and provided
there are 2 home signals and one distant signal each on
their masts.
Fig. 5
