Schritt 12
IV23-GE
1

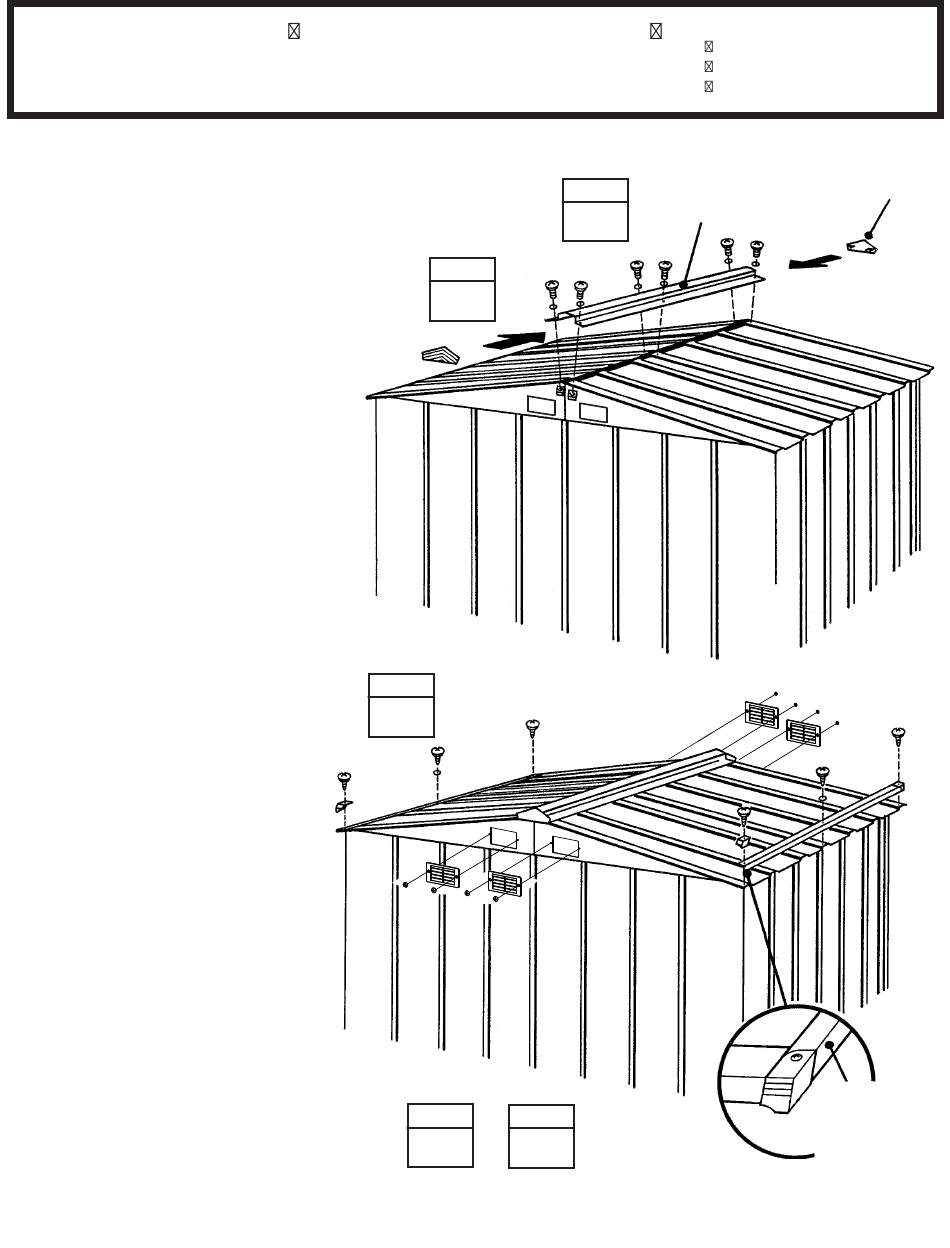

Die Firstabdeckung mit Schrauben
auf dem fertigen Dachabschnitt
installieren.
2
Die Rippe des Dachpaneels,
Firstblende und Firstabdeckung
mit Schrauben und Muttern zusam-
menschrauben. Die andere First-
blende genauso befestigen.
3
Den seitlichen Dachrand auf
jeder Gebäudeseite am unteren Ende
der Dachpaneele mit Schrauben an
jeder PaneelÜberlappung befestigen.
4
Biegen Sie den unteren Flansch
des seitlichen Dachrahmens an der
Ecke mit Daumen und Zeigefinger
so weit nach innen, daß die rechten
und linken Dachrandabschlüsse auf
die rechten und linken Ecken passen.
5
Die Eckabschlüsse mit einer
selbstschn. Schraube am Dachrand
befestigen.
Hierzu benötigen Sie folgende Teile
Firstabdeckung/Dachränder
SCHRITT
2
SCHRITT
3
seitl. Dachrand
11215
SCHRITT
4
21
SCHRITT
11213
1
o
o
o
o
Eckabschluß
SCHRITT
5
11213 Firstabdeckung (1)
11215 seitl. Dachrand (2)
66847 Belüftungsgiebel (4)
Firstblende
11215
Flansch
nach innen
umbiegen, so
daß er in den
Dachrandabschluß
hineinpaßt
