Schritt 9
IV20-GE
Zur Montage der Dachpaneele
benötigen Sie ein Stufenleiter.
Beginnen Sie mit den Dachpaneelen
an der hinteren, rechten Seite. Alle
Schrauben auf dem Dach müssen mit
einer U-Scheibe unterlegt werden.
HINWEIS
Die Diagonalen im Gerätehaus
nochmals überprüfen und
Nachjustierungen vornehmen,
so daß das Haus absolut
rechtwinklig steht. Somit lassen
sich die Dachpaneele besser
aufsetzen, und die Bohrungen
auf dem Dach stimmen überein.
1
Sortieren Sie die Dachpaneele
entsprechend Ihrer Nummern und
legen Sie sie in der richtigen
Reihenfolge auf den Boden entlang
des Hauses.
2

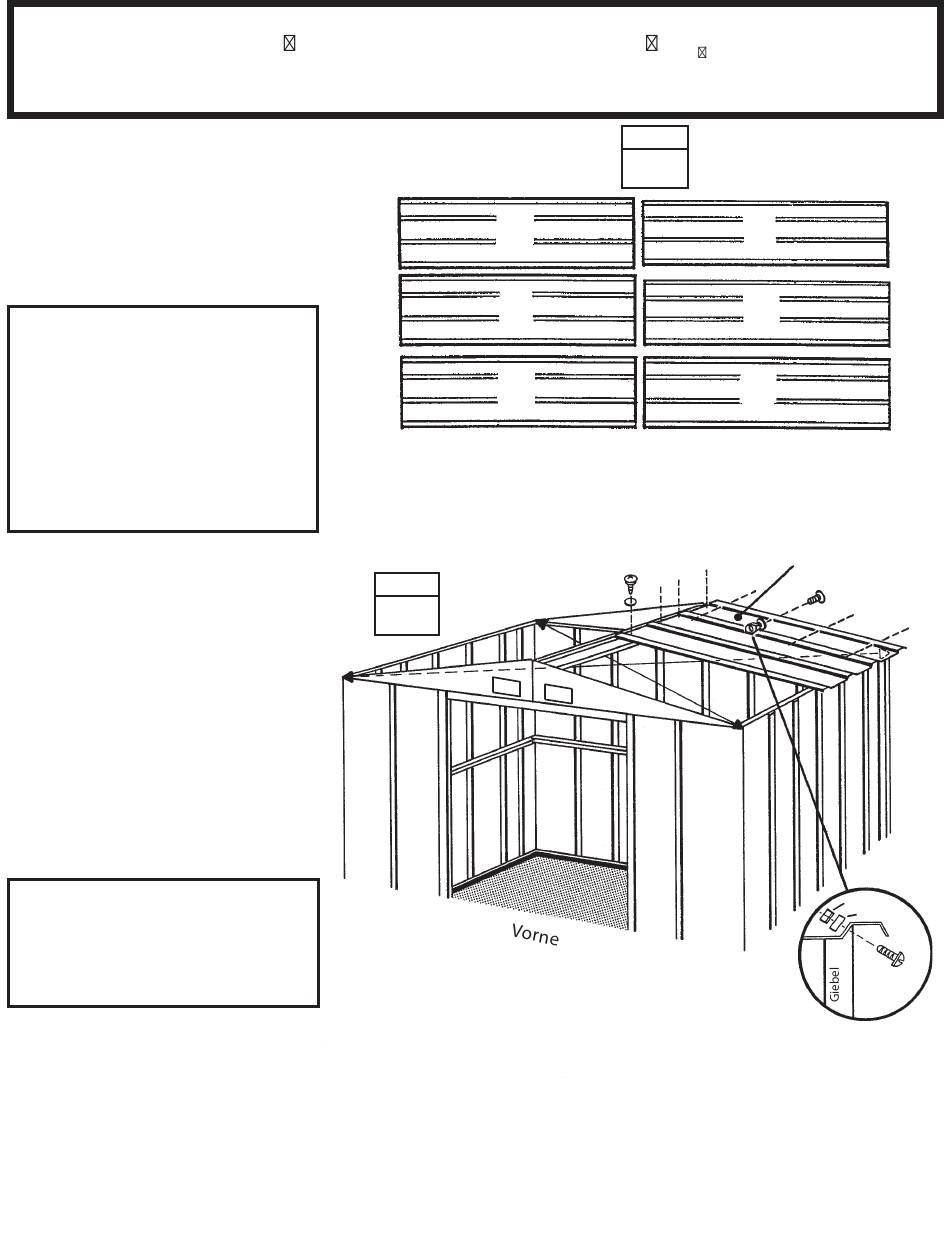

Ein rechtes Dachpaneel an der
rechten hinteren Ecke aufsetzen
und mit Schrauben und Muttern
an den Giebel und den Dachträger
festschrauben. Die unteren Enden
der Paneele noch nicht mit den Seiten
verschrauben.
HINWEIS:
Zwecks vorschriftsmäßiger
Ausrichtung verschrauben Sie
die Paneele in der richtigen
Reihenfolge.
Hierzu benötigen Sie folgende Teile
Dachpaneel, rechts
80009
11211
10534
SCHRITT
2
18
SCHRITT
1
2
4
6
Vorne
8
7
o
o
o
o
10534 Dachpaneel, rechts (1)
1
3
5
10534 Dachpaneel, rechts
5
6
1
2
Mutter
10534
11211
80009
3
4
U-Scheibe
Schraube
