Schritt 2
IV13-GE
1

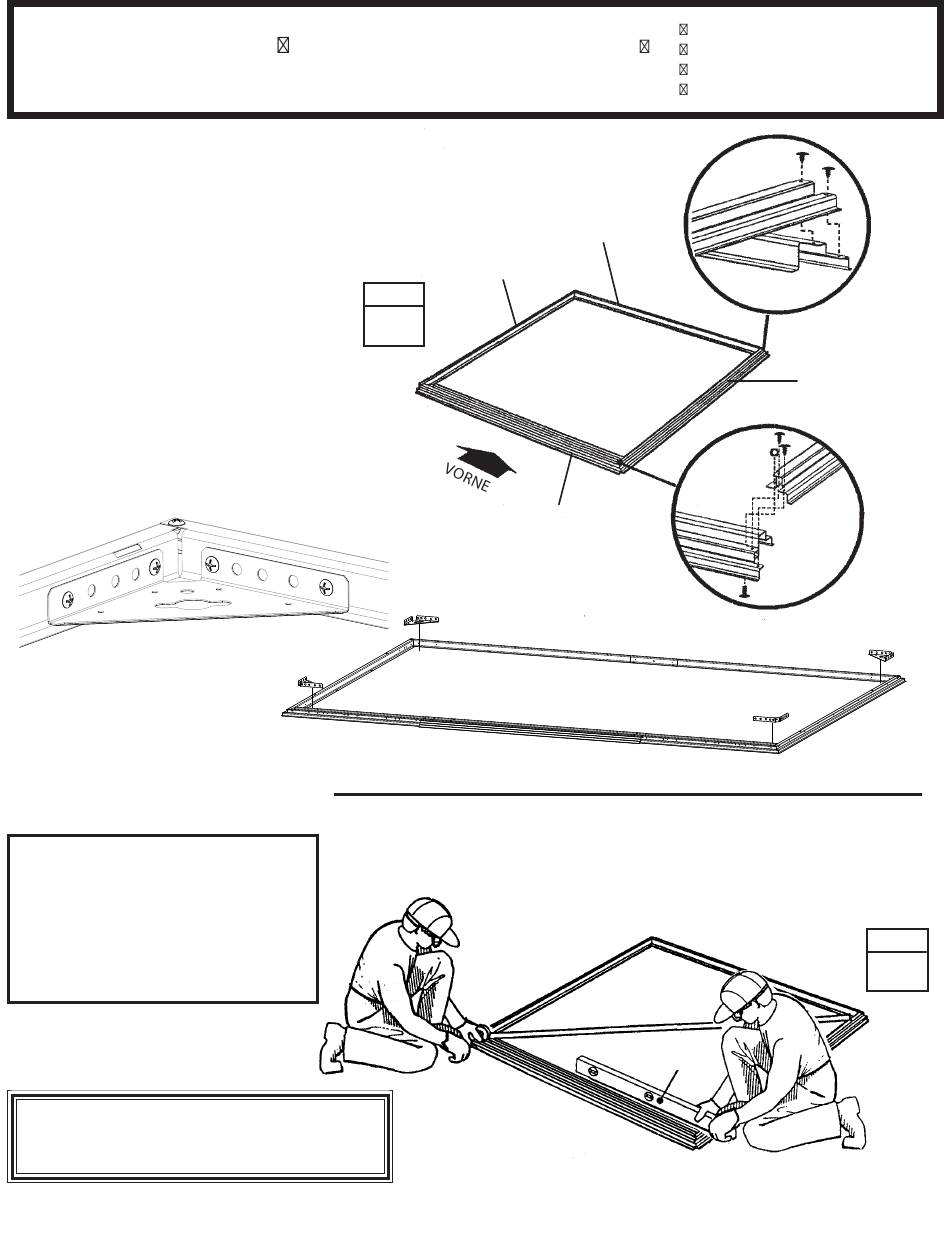

Setzen Sie die vormontierten
Bodenrahmenteile auf das Fundament.
Befestigen Sie die vier Ecken des
Bodenrahmens mit zwei Schrauben an
jeder Ecke, wie gezeigt. An den vorderen
Ecken führen Sie die Schrauben von
unten durch und befestigen Sie
sie mit Muttern auf der Oberseite.
2
Messen Sie den Bodenrahmen
diagonal. Wenn die Diagonalen gleigh
sind, ist der Bodenrahmen rechtwinklig.
HINWEIS
Zu diesem Zeitpunkt die
Bodenrahmen nicht am
Fundament befestigen. Das
Gerätehaus wird erst nach der
Montage verankert.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
Bodenrahmen
SCHRITT
1
8397
8397
11
9399
11209
9403
Der Bodenrahmen ist rechtwinklig,
wenn die Diagonale gleich sind.
Wasserwaage
9403 Bodenrahmen, vorn (1)
9399 Bodenrahmen, hinten (1)
11209 Bodenrahmen, Seite (2)
8397 Eckenversteifung (4)
HINTEN
RECHT
11209
9399
11209
VORNE
RECHT
11209
9403
8397
8397
SCHRITT
2
