• Stromschutz: durch Überlastschalter (Kurve D) oder Schmelzsicherung 16 A (träge) mit einem FI-Schutzschalter 30 mA am
Kopfende (Überlastschalter oder Ein-/Ausschalter).
Wichtiger Hinweis:
?
Die akzeptable Schwankungstoleranz der Spannung liegt beim Betrieb bei ±10 %.
?
Die elektrischen Anschlussleitungen müssen fest sein.
Für die Benutzung im Freien geeignete Kabel verwenden.
?
?
Die Stopfbuchse für die Durchführung der Kabel im Gerät verwenden.
Beschreibung der Funktion „Heizungspriorität":
Die Funktion Heizungspriorität hat den Zweck, das Beckenwasser immer in der gewünschten Temperatur zu halten, ohne auf
die Filterzeiten angewiesen zu sein.
Wenn der Filter ausgeschaltet ist, setzt die Wärmepumpe die Filterpumpe durch Shunt des Filteruhrkontakts stündlich in Betrieb:
- wenn die Wassertemperatur des Beckens über der gewünschten Wassertemperatur liegt, stoppt die Wärmepumpe die
Filterung nach 5 Min.
- wenn die Wassertemperatur des Beckens unter der programmierten Temperatur liegt, setzt die Wärmepumpe sich in Betrieb
und setzt die Filterung fort, bis die richtige Temperatur erreicht ist.
Wesentliche Vorteile dieser Funktion:
- die Gewährleistung, dass die Wärmepumpe lange genug in Betrieb ist, um die gewünschte Temperatur zu erreichen, vor
allem in Zeiten des Temperaturanstiegs (Einsetzen der Filterung im manuellen Modus rund um die Uhr ist nicht mehr
erforderlich).
- die Steuerung und regelmäßige Kontrolle des Heizbedarfs, selbst wenn die Filterung durch die Zeitschaltuhr gestoppt ist.
Anschließen der „Heizungspriorität":
Die Klemmen 16 und 17 benutzen, um den Betrieb der Filterpumpe mit Hilfe des trockenen Kontakts zu steuern (I max. = 5 A
unter 230Vac mit Kreislauf der Klasse AC1 und I max. = 1,2A unter 230Vac mit Kreislauf der Klasse AC3), siehe Schema unten.

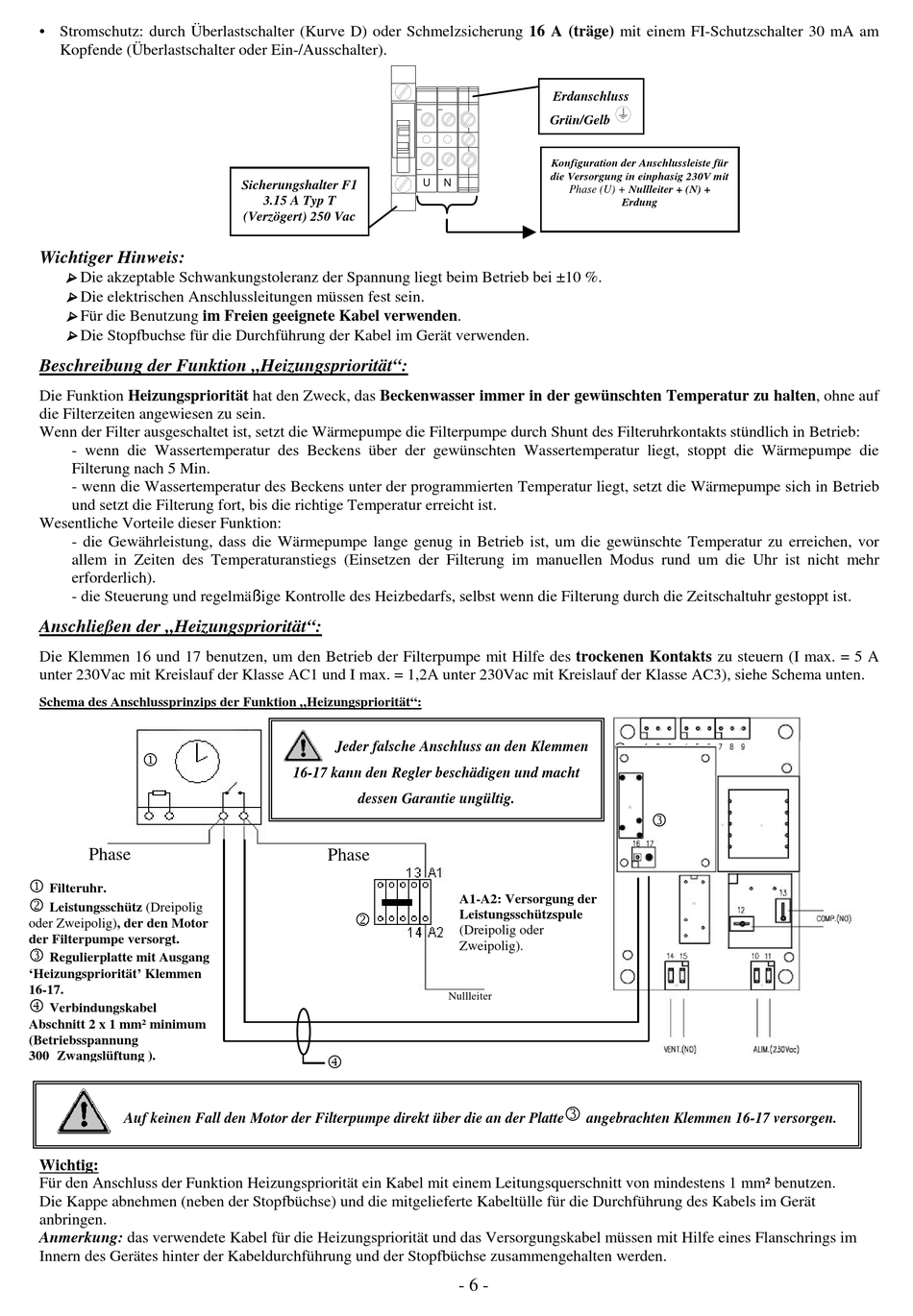

Schema des Anschlussprinzips der Funktion „Heizungspriorität":
1
Phase
1
Filteruhr.
2
Leistungsschütz (Dreipolig
oder Zweipolig), der den Motor
der Filterpumpe versorgt.
3
Regulierplatte mit Ausgang
'Heizungspriorität' Klemmen
16-17.
4
Verbindungskabel
Abschnitt 2 x 1 mm² minimum
(Betriebsspannung
300 Zwangslüftung ).
Auf keinen Fall den Motor der Filterpumpe direkt über die an der Platte
Wichtig:
Für den Anschluss der Funktion Heizungspriorität ein Kabel mit einem Leitungsquerschnitt von mindestens 1 mm² benutzen.
Die Kappe abnehmen (neben der Stopfbüchse) und die mitgelieferte Kabeltülle für die Durchführung des Kabels im Gerät
anbringen.
Anmerkung: das verwendete Kabel für die Heizungspriorität und das Versorgungskabel müssen mit Hilfe eines Flanschrings im
Innern des Gerätes hinter der Kabeldurchführung und der Stopfbüchse zusammengehalten werden.
Sicherungshalter F1
3.15 A Typ T
(Verzögert) 250 Vac
Jeder falsche Anschluss an den Klemmen
16-17 kann den Regler beschädigen und macht
dessen Garantie ungültig.
Phase
2
4
Erdanschluss
Grün/Gelb
Konfiguration der Anschlussleiste für
die Versorgung in einphasig 230V mit
U
N
Phase (U) + Nullleiter + (N) +
A1-A2: Versorgung der
Leistungsschützspule
(Dreipolig oder
Zweipolig).
Nullleiter
3
angebrachten Klemmen 16-17 versorgen.
- 6 -
Erdung
3
