Trinkwarmwasserfühler; Externer Rücklauffühler - Roth ThermoAura Bedienungsanleitung

Lieferumfang, Montage, elektrische Anschluss-
arbeiten, Installation von Fühlern, Demontage

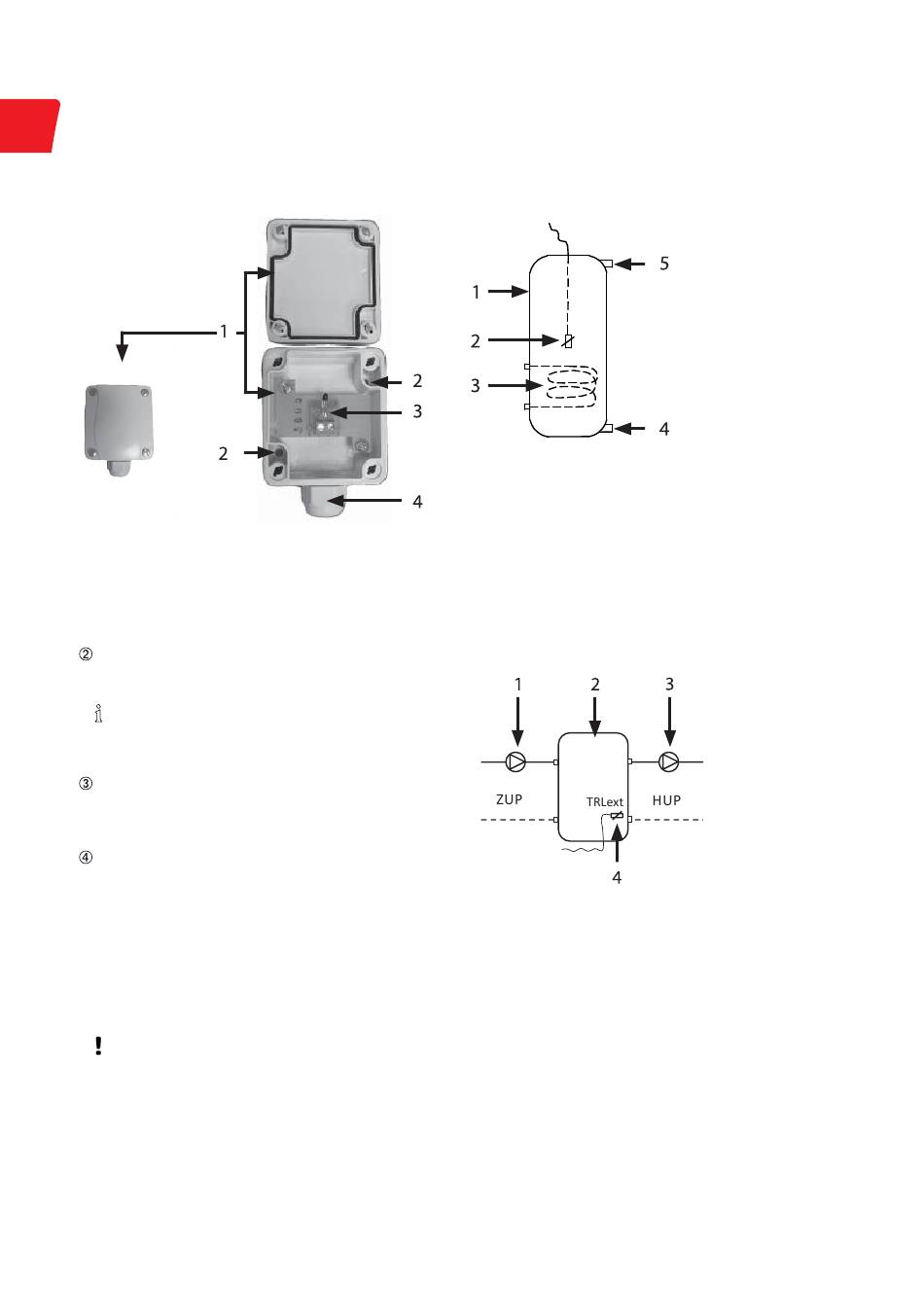

1 Gehäuse Außenfühler
2 Befestigungslöcher
3 Außenfühler
4 Kabelverschraubung
Befestigungslöcher anzeichnen und bohren, Dübel einschlagen
und Gehäuse des Außenfühlers an die Wand schrauben.
HINWEIS
Dübel und Schrauben zur Befestigung des Außenfühlers
gehören nicht zum Lieferumfang.
Kabelverschraubung vom Gehäuse des Außenfühlers lösen,
2-adriges Kabel (Querschnitt ≤1,5 mm² pro Ader, Kabellänge
≤50 m) durch die Kabelverschraubung in das Gehäuse führen.
Kabel anklemmen, Kabelverschraubung festziehen und Gehäu-
se des Außenfühlers schließen.
Trinkwarmwasserfühler
Der Trinkwarmwasserfühler ist optionales Zubehör und nur bei
separatem Trinkwarmwasserspeicher funktionsnotwendig. Sie
dürfen ausschließlich Trinkwarmwasserfühler einsetzen, die vom
Hersteller der Wärmepumpe zugelassen sind.
ACHTUNG
Trinkwarmwasserspeicher muss befüllt sein, bevor der
Anschluss des Trinkwarmwasserfühlers an den Heizungs-
und Wärmepumpenregler erfolgt.
Soweit werkseitig nicht schon vorbereitet, Trinkwarmwasserfühler
(Ø = 6 mm) auf halber Höhe des Trinkwarmwasserspeichers
montieren – in jedem Fall jedoch oberhalb des internen Wärme-
tauschers des Trinkwarmwasserspeichers.
6
1 Trinkwarmwasserspeicher
2 Trinkwarmwasserfühler (Ø = 6 mm)
3 Wärmetauscher
4 Anschluss Trinkkaltwasser
5 Anschluss Trinkwarmwasser
Externer Rücklauffühler
Der externe Rücklauffühler (optionales Zubehör) ist bei hydrau-
lischer Einbindung eines Trennspeichers (Kombispeicher, usw.)
funktionsnotwendig. Er muss wie folgt installiert werden:
1 Umwälzpumpe in den Trennspeicher
(Wärmepumpenkreis)
2 Trenn- bzw. Kombispeicher
3 Umwälzpumpe aus dem Trennspeicher
(Heizkreis)
4 externer Rücklauffühler (Ø = 6 mm)
ZUP Ladekreis Wärmepumpe
HUP Entladekreis Heizkreis
Vom Trennspeicher kommenden Rücklauffühler an die Platine des
Heizungs- und Wärmepumpenreglers klemmen.
