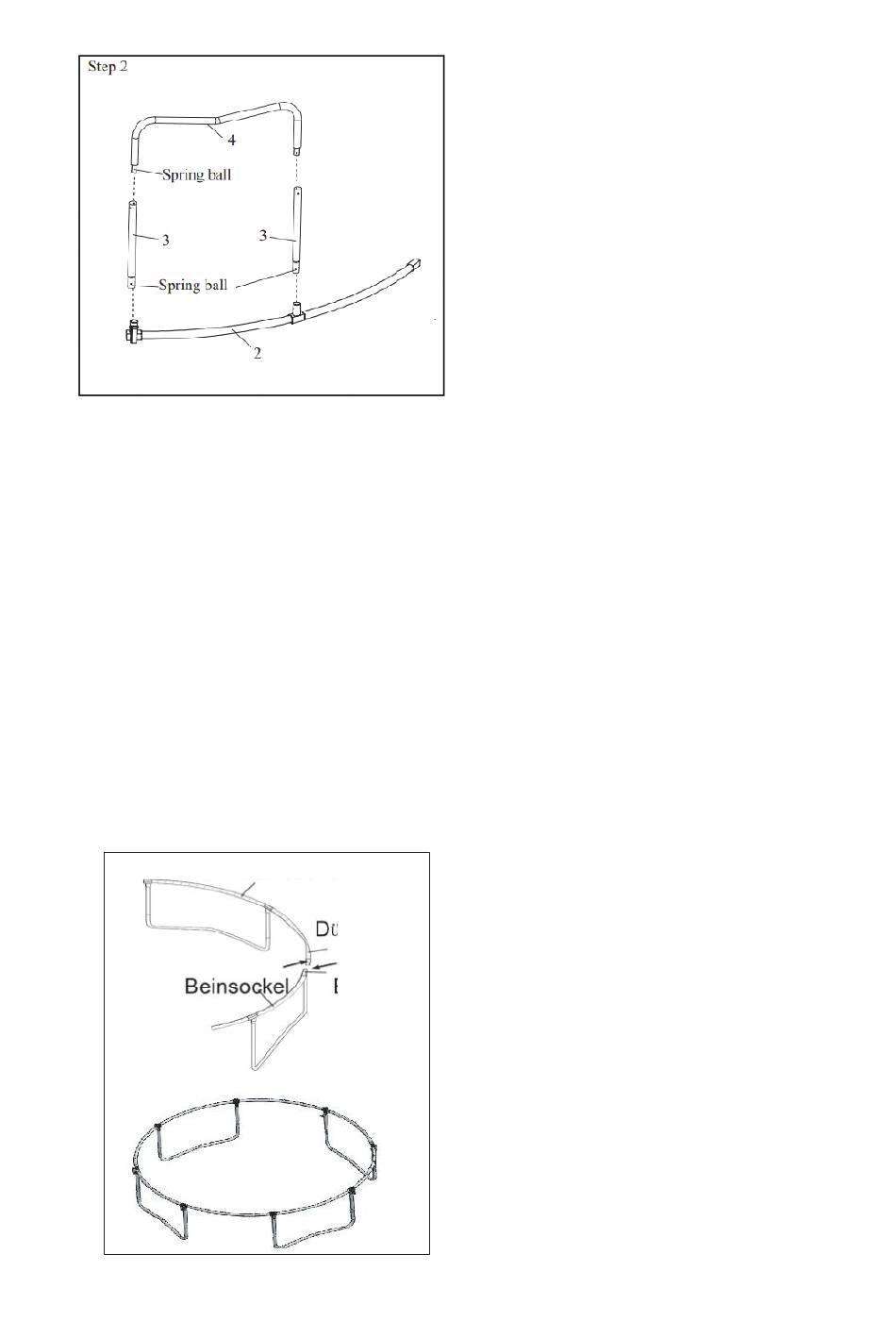

Abb.2
3. Für diesen Montageschritt sind zwei Personen erforderlich. In diesem
Montageschritt werden die vier vormontierten Beinsockel mit den vier
restlichen Rahmenrohren (1) verbunden.
Drehen Sie zwei der Beinsockel um, so dass die Öffnungen für die Federn
jetzt nach oben anstatt unten zeigen.
Stellen Sie zwei Beinsockel auf und halten sie wie in der Abb. dargestellt.
Schieben Sie das dickere Ende eines der restlichen Rahmenrohre (1) auf
das kleiner Ende des in der Abb. ausgewiesenen Rahmenrohres an einem
der Beinsockel. Schieben Sie das schmale Ende des Rahmenrohres (1) auf
das ausgewiesene Rahmenrohr mit T-Verbindung eines weiteren
Beinsockels. Wiederholen Sie diesen Schritt solange bis alle Beinsockel
verbunden sind. Der Rahmen ist nach Vollendung dieses Schrittes
vollständig montiert und freistehend.
Beinsockel
Beinsockel
Abb.3
Dünneres
D
Ende
Breiteres Ende
17
