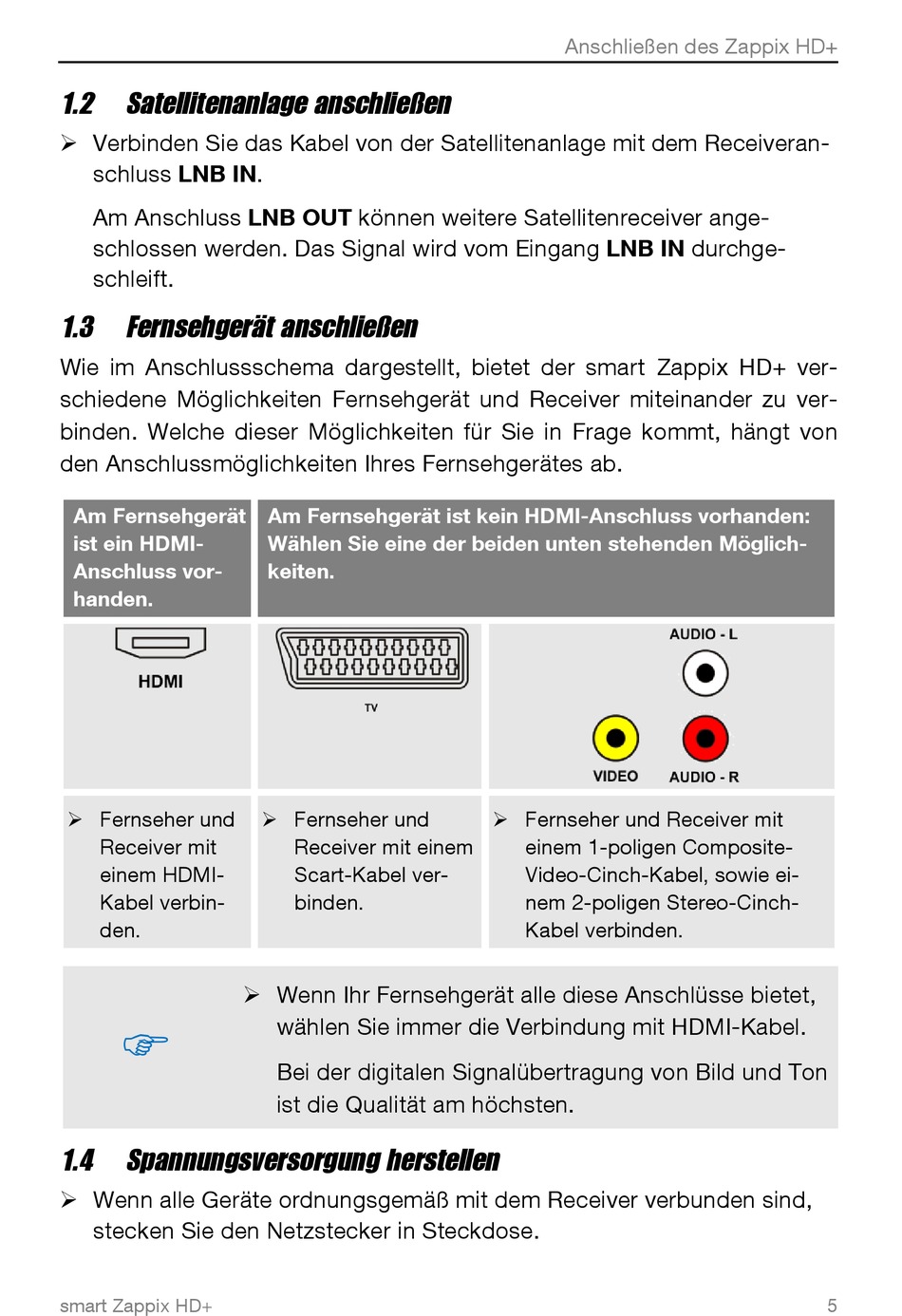

1.2 Satellitenanlage anschließen
 Verbinden Sie das Kabel von der Satellitenanlage mit dem Receiveran-
schluss LNB IN.
Am Anschluss LNB OUT können weitere Satellitenreceiver ange-
schlossen werden. Das Signal wird vom Eingang LNB IN durchge-
schleift.
1.3 Fernsehgerät anschließen
Wie im Anschlussschema dargestellt, bietet der smart Zappix HD+ ver-
schiedene Möglichkeiten Fernsehgerät und Receiver miteinander zu ver-
binden. Welche dieser Möglichkeiten für Sie in Frage kommt, hängt von
den Anschlussmöglichkeiten Ihres Fernsehgerätes ab.
Am Fernsehgerät
ist ein HDMI-
Anschluss vor-
handen.
 Fernseher und
Receiver mit
einem HDMI-
Kabel verbin-
den.

1.4

Spannungsversorgung herstellen

 Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind,
stecken Sie den Netzstecker in Steckdose.
smart Zappix HD+
Am Fernsehgerät ist kein HDMI-Anschluss vorhanden:
Wählen Sie eine der beiden unten stehenden Möglich-
keiten.
 Fernseher und
Receiver mit einem
Scart-Kabel ver-
binden.
 Wenn Ihr Fernsehgerät alle diese Anschlüsse bietet,
wählen Sie immer die Verbindung mit HDMI-Kabel.
Bei der digitalen Signalübertragung von Bild und Ton
ist die Qualität am höchsten.
Anschließen des Zappix HD+
 Fernseher und Receiver mit
einem 1-poligen Composite-
Video-Cinch-Kabel, sowie ei-
nem 2-poligen Stereo-Cinch-
Kabel verbinden.
