3 Possibilités d'utilisation
Le système de surveillance vidéo AVSET-400COL est
adapté à la surveillance sans fil en extérieur et en
intérieur. Il se compose d'un récepteur et d'une
caméra couleur (type AVC-400COL) avec micro inté-
gré et transmetteur, placée dans un boîtier de protec-
tion protégé au jet d'eau (IP 44). Le système peut
accepter jusqu'à 4 caméras du même type.
La portée de transmission dépend largement du
lieu d'utilisation; en extérieur, elle peut atteindre
100 m, en intérieur, elle peut être réduite par la condi-
tion des murs.
Pour une surveillance audio/vidéo sur un moniteur
ou pour un enregistrement d'image et de son sur un
magnétoscope, le récepteur dispose d'une sortie au-
dio et d'une sortie vidéo. Un cordon de liaison audio/
vidéo est livré.
3.1 Autorisation
Selon les directives R+TTE (Radio and Telecommuni-
cation Equipment), l'autorisation pour l'utilisation de la
caméra est valable dans les états membres de l'Union
européenne. Pour l'opération dans les autres pays,
nous vous conseillons de vous adresser à votre distri-
buteur ou la succursale de MONACOR du pays corre-
spondant pour tout renseignement complémentaire.
4 Préréglage des appareils
4.1 Réglage du canal d'émission

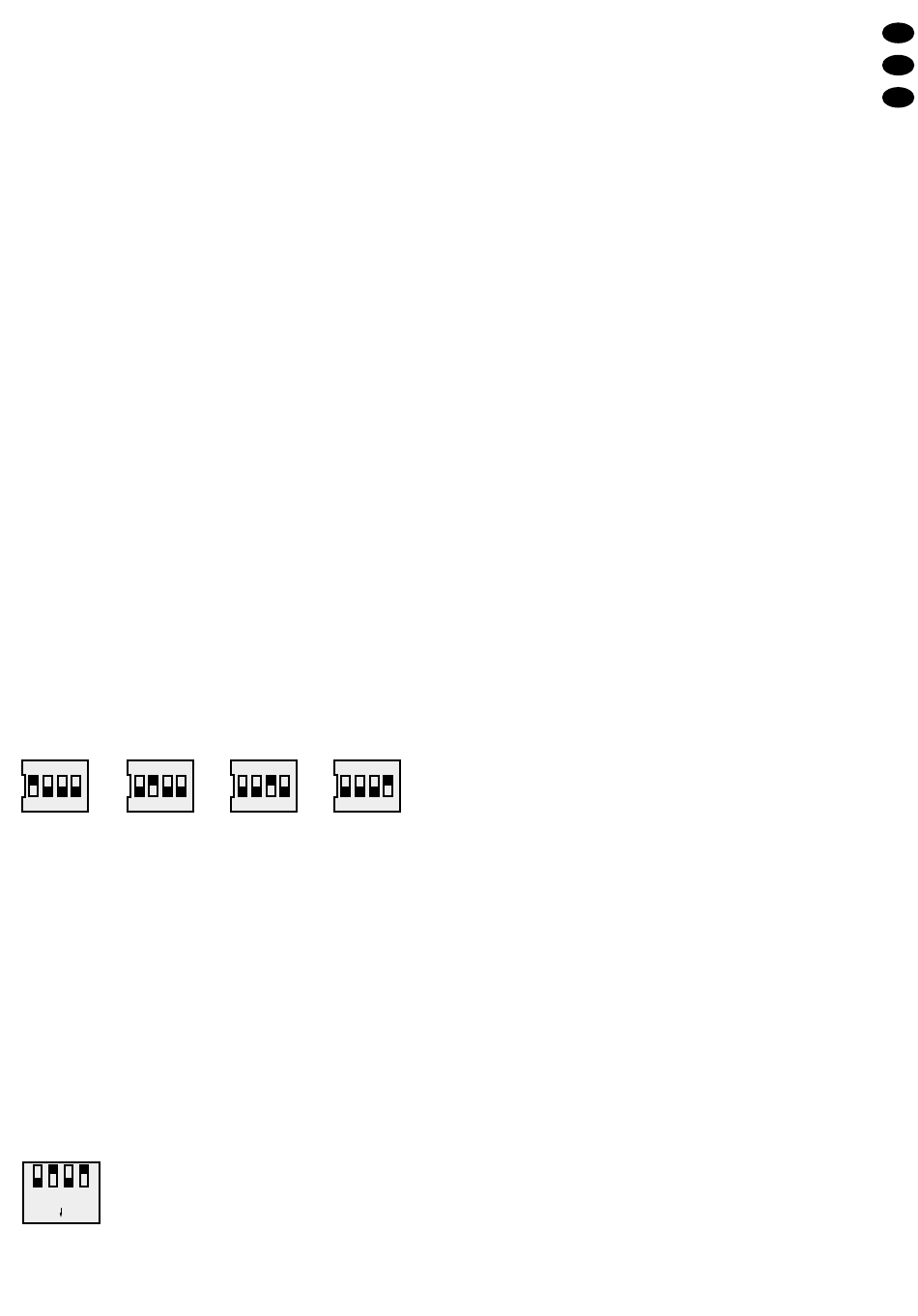

Pour régler le canal d'émission d'une caméra, retirez
le bouchon caoutchouc sur la face inférieure de la
caméra; avec les interrupteurs DIP (7), sélectionnez le
canal d'émission:
O N DIP O N DIP
1 2 3 4 1 2 3 4
Canal 1 Canal 2
Si plusieurs caméras sont utilisées, veillez à ce que
toutes les caméras soient réglées sur des canaux dif-
férents; puis remettez le bouchon caoutchouc en
place pour la protection.
4.2 Réglage des canaux récepteur
Sur le récepteur, vous devez régler les canaux qui cor-
respondent aux canaux d'émission des caméras uti-
lisées. Pour ce faire, sur la face arrière du récepteur,
mettez les interrupteurs "CH" (1) sur la position
inférieure "ON" en fonction du numéro des canaux uti-
lisés.
Exemple pour le réglage du récepteur en cas d'utilisa-
tion de deux caméras, émettant sur les canaux 1 et 3:
1 2 3 4
O N
O N DIP O N DIP
1 2 3 4 1 2 3 4
Canal 3 Canal 4
5 Installation du récepteur et de la caméra
Pour éviter toute accumulation de chaleur, sélec-
tionnez le lieu de montage du récepteur de telle sorte
qu'une circulation correcte de l'air soit assurée.
Dans la mesure où la portée de la transmission
dépend largement des conditions locales, nous vous
recommandons d'effectuer des tests avant de fixer
définitivement la caméra (voir chap. 6 et 7). La caméra
est livrée avec un support pour une installation sur un
mur ou à un plafond. Pour simplifier le montage,
d'abord retirez la caméra de son support (10) en ôtant
les deux vis (8). Après le montage, fixez le support
puis replacez la caméra, revissez en laissant un peu
de jeu pour permettre ultérieurement l'orientation de la
caméra.
6 Branchements
6.1 Moniteur ou magnétoscope
Pour une surveillance audio/vidéo, reliez les entrées
d'un moniteur ou l'entrée AV d'un téléviseur, avec le
cordon livré, aux prises VIDEO (2) et AUDIO (3) sur la
face arrière du récepteur. Les prises AUDIO (3) distri-
buent un signal mono identique malgré les désigna-
tions L et R (D/G).
Pour l'enregistrement audio et vidéo les prises
AUDIO et VIDEO peuvent aussi être branchées alter-
nativement avec les entrées audio et video du
magnétoscope.
6.2 Alimentation
Connectez la fiche à tension continue des blocs sec-
teur livrés à la prise (11) de la caméra et à la prise
DC 9V (4) du récepteur. Reliez ensuite chaque bloc
secteur à une prise secteur 230 V~/50 Hz.
7 Fonctionnement
Une fois l'ensemble des branchements réalisé, allu-
mez le récepteur avec l'interrupteur POWER (5). La
LED POWER en façade brille.
N'oubliez pas de débrancher tous les blocs secteur
en cas de non utilisation prolongée du système de sur-
veillance car même si le récepteur est éteint, il y a une
faible consommation.
7.1 Orientation des caméras
Orientez la/les caméra(s) de manière à voir sur un
moniteur branché la zone de surveillance souhaitée.
Vous pouvez verrouiller ensuite la/les caméra(s) et
éviter ainsi toute modification de son positionnement
avec les vis (8).
7.2 Commutation automatique des images
Le récepteur est doté d'une commutation automatique
des images. Dès que sur le récepteur plus d'un canal
est sélectionné (voir chap. 4.2 "Réglage des canaux
récepteur"), il y a commutation cyclique entre les ima-
ges reçues.
