3 Possibilità d'impiego
I
Il sistema video di sorveglianza AVSET-400COL è
indicato per la sorveglianza senza fili all'interno e all'e-
sterno. È composto da un ricevitore e da una teleca-
mera a colori del tipo AVC-400COL con microfono
integrato e con trasmittente in una custodia protetta
contro gli spruzzi d'acqua (IP44). Il sistema può
essere ampliato fino ad un massimo di quattro teleca-
mere dello stesso tipo.
La portata dipende fortemente dalle condizioni
locali. In una zona libera può giungere fino a 100 metri,
negli edifici è minore, a seconda delle caratteristiche
delle pareti.
Il ricevitore è equipaggiato con un'uscita audio e
video per la sorvegliaanza audio e video tramite un
monitor o per la registrazione con un videoregistra-
tore. Un cavo di collegamento AV con connettori cinch
è in dotazione.
3.1 Omologazione
Secondo la direttiva R+TTE (Radio and Telecomuni-
cation Technical Equipment), l'omologazione per la
telecamera senza fili è valida negli stati UE. Per gli
stati extra UE potete informarvi presso il rivenditore o
presso la filiale MONACOR.
4 Preimpostazione degli apparecchi
4.1 Impostazione del canale da trasmettere

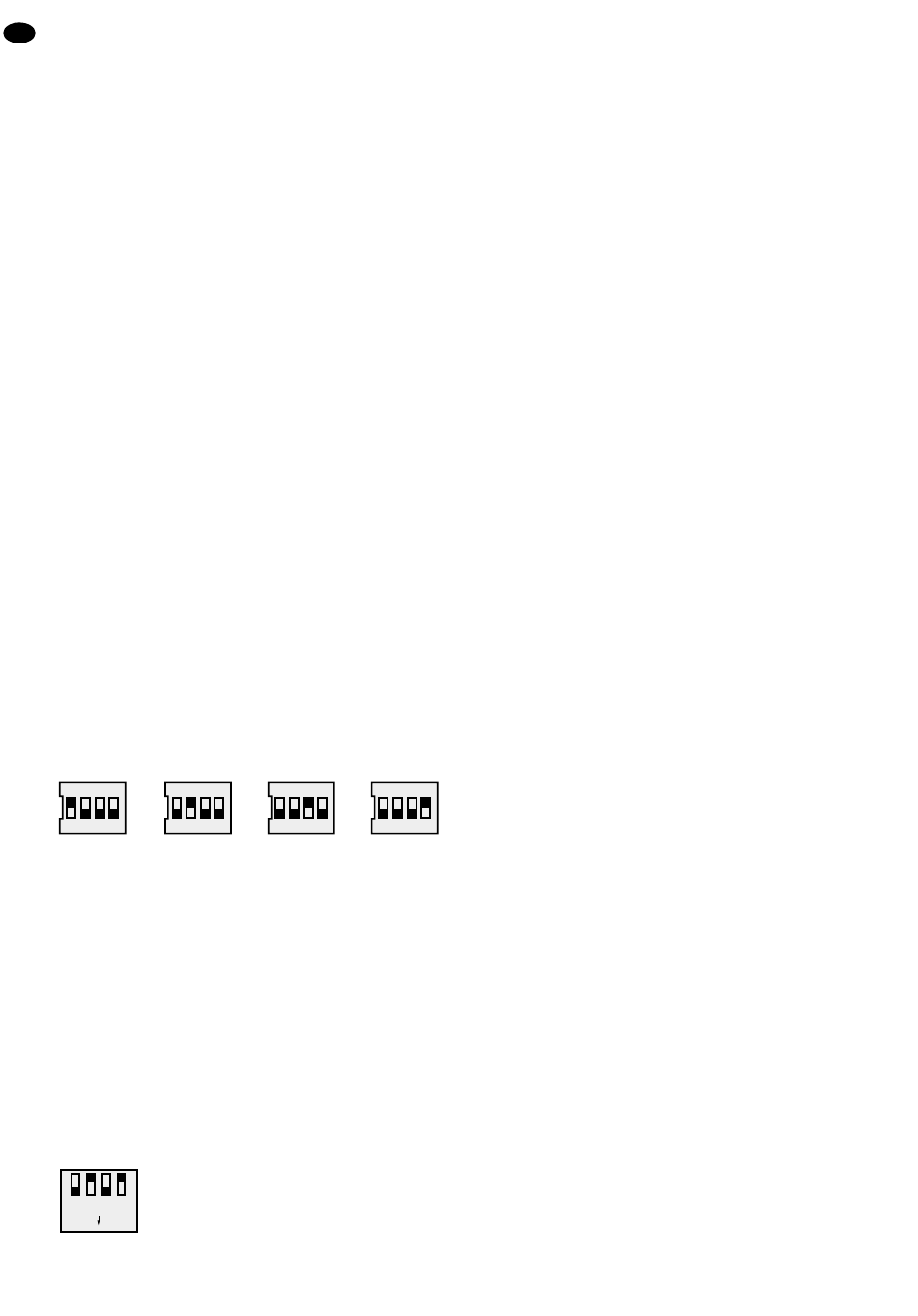

Per impostare il canale di una telecamera, togliere il
tappo di gomma che si trova sul lato inferiore della te-
lecamera. Selezionare il canale con l'aiuto dei dip-
switch (7) come illustrato di seguito:
O N DIP O N DIP
1 2 3 4 1 2 3 4
Canale 1 Canale 2
Se si utilizzano più telecamere fare attenzione affinché
per ogni telecamera sia impostato un canale diverso.
Quindi rimettere il tappo protettivo di gomma.
4.2 Impostare i canali di ricezione
Impostare sul ricevitore i canali di ricezione che corri-
spondono ai canali da trasmettere delle telecamere
utilizzate. Per fare ciò, portare i dip-switch "CH" (1) sul
retro del ricevitore di quei canali su "ON", i cui numeri
corrispondono ai canali da trasmettere.
Esempio per l'impostazione del ricevitore con due
telecamere che trasmettono sui canali 1 e 3:
1 2 3 4
O N
14
O N DIP O N DIP
1 2 3 4 1 2 3 4
Canale 3 Canale 4
5 Collocare il ricevitore e la telecamera
Per evitare accumuli di calore, il luogo di collocamento
del ricevitore deve essere scelto in modo tale da poter
garantire una circolazione sufficiente dell'aria.
Dato che la portata dipende fortemente dalle condi-
zioni locali, prima del montaggio fisso della telecamera
è opportuno eseguire un test (vedi capp. 6 e 7). La
telecamera viene consegnata con il supporto per il
montaggio a parete o soffitto. Per semplificare il mon-
taggio conviene togliere dapprima la telecamera dal
suo supporto (10) svitando le due viti di bloccaggio (8).
Dopo il montaggio del supporto, fissare la telecamera
di nuovo sul suo supporto e bloccarla provvisoria-
mente in modo tale da permettere ancora la regola-
zione dell'orientamento.

6 Collegamento degli apparecchi

6.1 Monitor o videoregistratore
Per la sorveglianza audio e video collegare gli ingressi
di un monitor o l'ingresso AV di un televisore con le
prese VIDEO (2) e AUDIO (3) sul retro del ricevitore,
servendosi del cavo in dotazione. Nonostante l'indica-
zione L e R, le prese AUDIO (3) forniscono un identico
segnale mono.
Per la registrazione video e audio le stesse prese
possono essere collegate con gli ingressi audio e
video di un videoregistratore.
6.2 Alimentazione
Collegare la spina per corrente continua degli alimen-
tatori in dotazione rispettivamente con la presa (11)
della telecamera e con la presa DC 9V (4) del ricevi-
tore. Quindi inserire gli alimentatori ognuno in una
presa di rete (230 V~/50 Hz).

7 Funzionamento

Dopo aver eseguito tutti i collegamenti, accendere il
ricevitore con l'interruttore on/off (5). Si accende la
spia di funzionamento sul lato frontale.
Se l'impianto non serve per un tempo prolungato
conviene staccare tutti gli alimentatori dalla rete per-
ché continuano a consumare una piccola quantità di
corrente (anche se il ricevitore è spento).
7.1 Orientamento delle telecamere
Orientare la/le telecamera(e) in modo tale da poter
vedere su un monitor collegato la zona da sorvegliare.
Quindi stringere bene le viti di bloccaggio (8) per evi-
tare che la/le telecamera(e) si muovano.
7.2 Sequenza automatica delle immagini
Il ricevitore è equipaggiato con un dispositivo di cam-
bio automatico delle immagini. Se sul ricevitore è sele-
zionato più di un canale (vedi cap. 4.2 "Impostare i
canali di ricezione"), le immagini si susseguono cicli-
camente.
