Befestigen der Geräte
Die im Lieferumfang enthaltenen Schrauben aus dem Montagebausatz zur Befestigung der Audio-Netzwerk-
schnittstellen verwenden. Audio-Netzwerkschnittstellen können jeder der beiden Richtungen zugewandt montiert
werden. Die Schrauben von der Unterseite aus gemäß den folgenden Darstellungen in die entsprechenden Lö-
cher einführen:

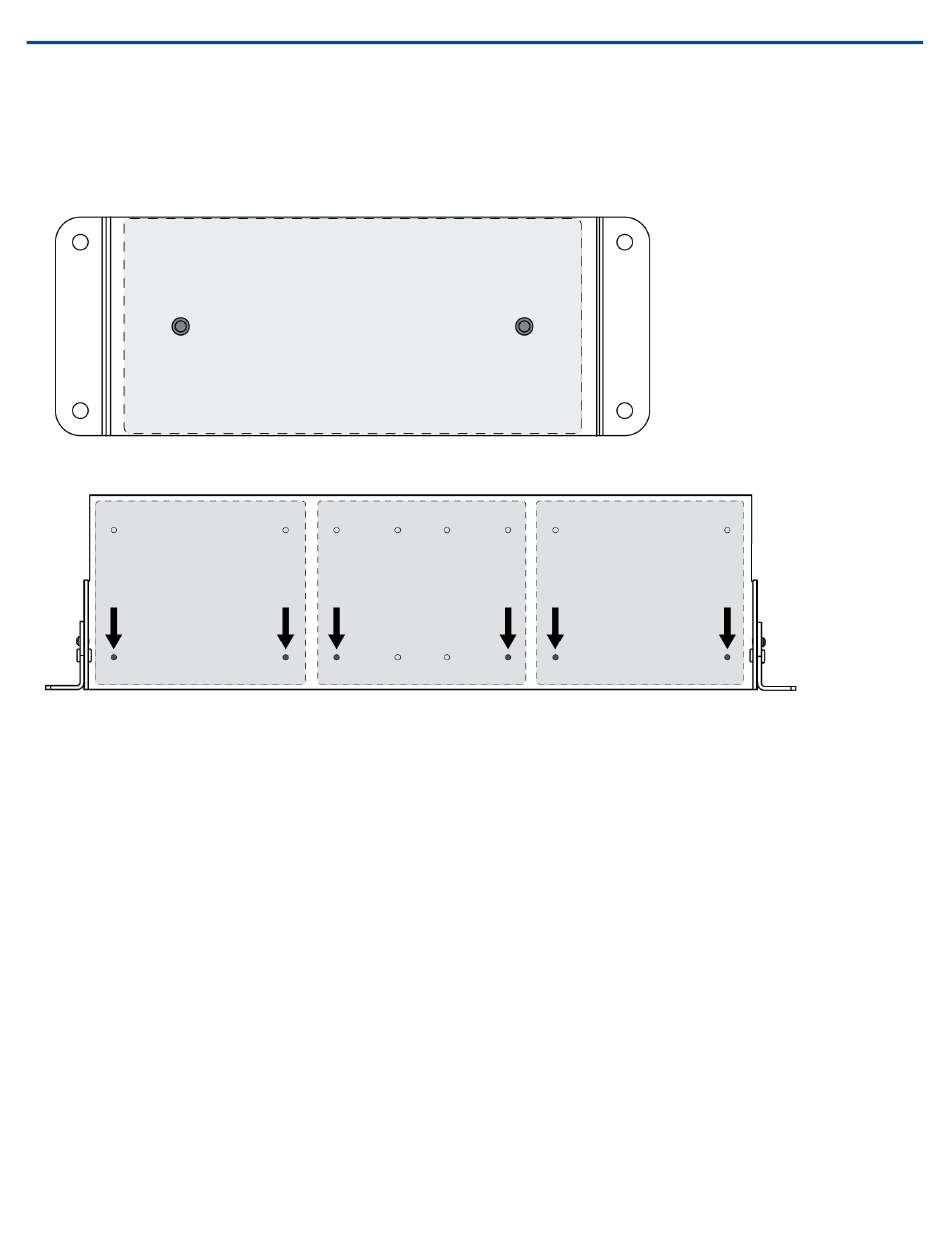

Die Löcher, wie dargestellt, zur Befestigung eines Einzelgeräts im Montagefach für Einzelgeräte ausrichten
Die Löcher, wie dargestellt, zur Befestigung von bis zu 3 Geräten im 19-Zoll-Rackfach ausrichten.
Anordnung der Rackmontagewinkel
Eine Kombination aus bis zu drei Audio- Netzwerkschnittstellen kann in einem einzelnen 19-Zoll-Rackfach mon-
tiert werden. Die verstellbaren Rackmontagewinkel unterstützen die Montage in einem standardmäßigen Geräte-
Rack oder unter einem Tisch.
Montage in einem standardmäßigen 19-Zoll-Rack
1. Die Montagewinkel mit den Befestigungslöchern nach vorne zeigend ausrichten.
2. Die 3 Schrauben anbringen, die den Montagewinkel wie dargestellt am Fach halten.
