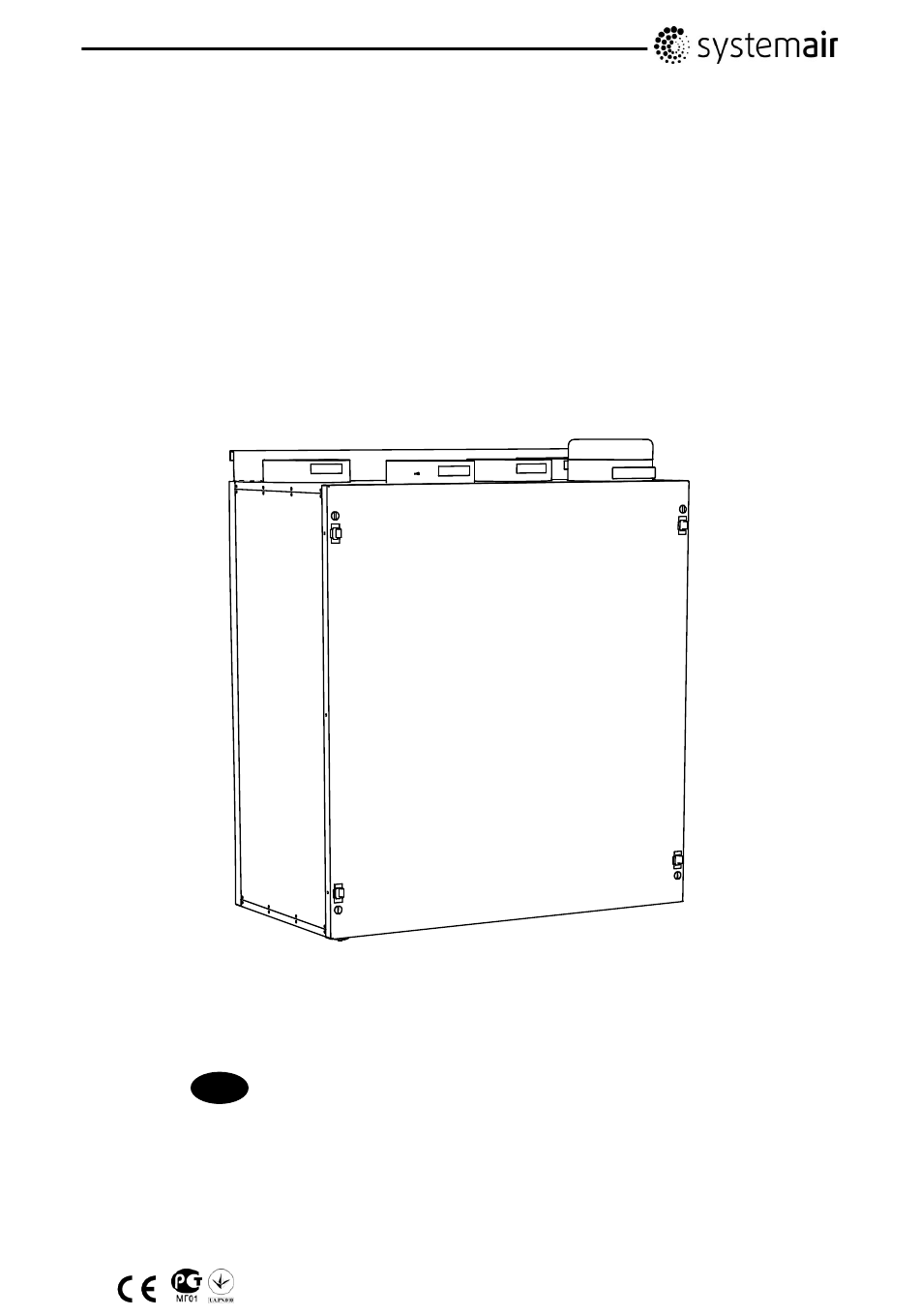

  • Seite 1 VR 300 ECV/B (1000W/500W) Air Handling Unit Operation and maintenance instructions 10-05...

  • Seite 2: Inhaltsverzeichnis

    Introduction Installation, operation and maintenance manual concerns air handling unit type VR 300 ECV/B manufactured by Systemair AB. It consists of basic instructions and recommendations concerning the design, installation, start-up and operation, which shall be obeyed to ensure proper and fail-free operation of the unit. For proper and safe operation, read this manual thoroughly.

  • Seite 3: Operation

    This gives the ultimate energy and ventilation efficiency). "Summer operation" When supply air temperature exceeds set temperature, the rotor will stop and there will be no heat recovery (summer operation). _________________________________________________________________________________________________________ VR 300 ECV/B Operation and maintenance instructions 206788 (16-11-2010) Systemair AB...

  • Seite 4: Extract From Cooker

    Extract from cooker The VR 300 ECV/B is designed to be connected to a special cooker hood, adapted for its use. Note! The cooker hood must be equipped with a damper leaving no opening in closed position (without opening for basic ventilation).
  • Seite 5 Do not use water. White spirit can be used to remove obstinate settlements. Allow to dry properly before remounting. Fig.5 4. Cleaning extract louvers and inlet diffusers _________________________________________________________________________________________________________ VR 300 ECV/B Operation and maintenance instructions 206788 (16-11-2010) Systemair AB...
  • Seite 6 (if fitted) (Fig.8). Fig.8 NOTE! In addition roof cowl must be checked once a year and cleaned as necessary. For user and maintenance instructions for cooker hood, see separate instructions. _________________________________________________________________________________________________________ VR 300 ECV/B Operation and maintenance instructions 206788 (16-11-2010) Systemair AB...

  • Seite 7: Troubleshooting

    Check if the extract filter must be changed. Check that the heat exchanger is rotating 4. Noise/vibrations Clean fan impellers Pull the fans out and check that screws holding the fans are tightened. _________________________________________________________________________________________________________ VR 300 ECV/B Operation and maintenance instructions 206788 (16-11-2010) Systemair AB...

  • Seite 8: Service

    220- 240V 50/60Hz IP24 Date..... 2x100W 700W Sign:....www.systemair .com VR 300 1000W QUALITY CONTROL 220- 240V 50/60Hz IP 24 Date..... 2x100 W 1200W Sign:....www.systemair .com Fig.10 _________________________________________________________________________________________________________ VR 300 ECV/B Operation and maintenance instructions 206788 (16-11-2010) Systemair AB...
  • Seite 9 VR 300 ECV/B (1000W/500W) Luftbehandlingsaggregat Drift och skötselinstruktioner 10-05...

  • Seite 10: Introduktion

    Introduktion Den här drift- och skötselinstruktionen gäller för tilluftaggregat typ VR 300 ECV/B, tillverkat av Systemair AB. Anvisningen består av basinformation och rekommendationer gällande konstruktion, installation, start och drift. Nyckeln till en felfri och säker drift av aggregatet är att noggrant läsa denna manual. Använd aggregatet i enlighet med givna riktlinjer och följ alla säkerhetsbestämmelser.

  • Seite 11: Reglering

    Generellt bör man använda så låg tilluftstemperatur som möjligt utan att drag uppstår. Därvid uppstår bästa möjliga energi- och ventilationseffektivitet. "Sommardrift" När tilluftstemperaturen är högre än inställt värde kopplas värmeåtervinningen automatisk ur och värmeväxlarens rotation stoppas (sommardrift). _________________________________________________________________________________________________________ VR 300 ECV/B Drift- och skötselinstruktioner 206788 (2010-11-16) Systemair AB...

  • Seite 12: Spiskåpa

    Skötsel Skötsel och rengöring av VR 300 ECV/B skall göras 3-4 gånger per år. Förutom generell rengöring gäller följande: Byte av frånluft/tilluftfilter (1-2 gånger per år och eller vid behov) Från/tilluftsfilter är av engångstyp och kan inte rengöras.
  • Seite 13 Fläktarna bör därför ibland tas ut och rengöras med en borste (Fig.5), utan användning av vatten. Man kan använda rengöringsmedel på smuts som är svår att få bort,(fläktarna måste torka innan de monteras igen). Fig.5 Rengöring av till- och frånluftsdon (efter behov). _________________________________________________________________________________________________________ VR 300 ECV/B Drift- och skötselinstruktioner 206788 (2010-11-16) Systemair AB...
  • Seite 14 öppningar för don och rensluckor (Fig.8). Fig.8 OBS! Takhuv ska årligen kontrolleras och rengöras vid behov. För drift och skötsel av spiskåpan se separat instruktion. _________________________________________________________________________________________________________ VR 300 ECV/B Drift- och skötselinstruktioner 206788 (2010-11-16) Systemair AB...

  • Seite 15: Felsökning

    Kontrollera att värmeväxlaren roterar. 4. Oljud eller vibrationer a) Behov av rengöring av fläkthjul Dra ut fläktarna och kontrollera att de 4 skruvarna på sidan är ordentligt fastsatta. _________________________________________________________________________________________________________ VR 300 ECV/B Drift- och skötselinstruktioner 206788 (2010-11-16) Systemair AB...

  • Seite 16: Service

    .com VR 300 1000W QUALITY CONTROL 220- 240V 50/60Hz IP 24 Date..... 2x100 W 1200W Sign:....www.systemair .com Fig.10 Vid eventuella frågor ang. aggregatet vänligen kontakta ert försäljningsställe/installatör. _________________________________________________________________________________________________________ VR 300 ECV/B Drift- och skötselinstruktioner 206788 (2010-11-16) Systemair AB...
  • Seite 17 VR 300 ECV/B (1000W/500W) Ventilasjonsaggregat Bruks- og vedlikeholdsanvisning 10-05...

  • Seite 18: Introduksjon

    Introduksjon Montasje-, bruks- og vedlikeholdsanvisningene omhandler VR 300 ECV/B, produsert av Systemair AB, og gir basisopplysninger og anbefalinger mht. prosjektering, montasje, oppstart og drift. Disse må følges for å oppnå sikker og feilfri drift av anlegget. Anvisningene bør derfor studeres nøye før installasjonen foretas.

  • Seite 19: Betjening

    (Generelt anbefales å benytte så lav tillufttemperatur som mulig uten at trekkfølelse oppstår. Derved oppnås best mulig energi- og ventilasjonseffektivitet). "Sommerdrift" Når tillufttemperaturen er høyere enn innstilt kobles varmegjenvinningen automatisk ut ved at varmevekslerens rotasjon stoppes (sommerdrift). _________________________________________________________________________________________________________ VR 300 ECV/B Bruks- og vedlikeholdsanvisning 206788 (16-11-2010) Systemair AB...

  • Seite 20: Komfyravtrekk

    Komfyravtrekk VR 300 ECV/B er konstruert for å kunne kobles sammen med Villavent kjøkkenhette tilpasset dette. NB! Kjøkkenhette må være utstyrt med spjeld som er tett i lukket stilling (uten åpning for grunnventilasjon). Ved behov for komfyravtrekk (matlaging) åpnes spjeldet i kjøkkenhetten vha. bryter "A". Samtidig reguleres viftene til forsert ventilasjon (3) vha.
  • Seite 21 Viftene bør derfor trekkes ut en gang i blant og rengjøres med en liten børste, uten bruk av vann (Fig.5). Det kan brukes noe white spirit på smuss som er vanskelig å fjerne (må tørke før viftene monteres igjen). Fig.5 _________________________________________________________________________________________________________ VR 300 ECV/B Bruks- og vedlikeholdsanvisning 206788 (16-11-2010) Systemair AB...
  • Seite 22 Stålkanaler kan rengjøres med trekkebørste, vann og såpe gjennom åpninger for ventiler, eller spesielle renseluker (om levert) (Fig.8). Fig.8 I tillegg bør takhatt kontrolleres årlig, og rengjøres ved behov. For bruk- og vedlikehold av kjøkkenhette, se egen anvisning _________________________________________________________________________________________________________ VR 300 ECV/B Bruks- og vedlikeholdsanvisning 206788 (16-11-2010) Systemair AB...

  • Seite 23: Feilsøking

    Kontroller at varmeveksler roterer 4. Støy/vibrasjoner a) Behov for rengjøring av viftehjul b) Trekk ut viftene og kontroller at de 4 skruene på siden av viftehuset er godt trukket til _________________________________________________________________________________________________________ VR 300 ECV/B Bruks- og vedlikeholdsanvisning 206788 (16-11-2010) Systemair AB...

  • Seite 24: Service

    .com VR 300 1000W QUALITY CONTROL 220- 240V 50/60Hz IP 24 Date..... 2x100 W 1200W Sign:....www.systemair .com Fig.10 Serviceavd. Sandnes: Tlf.: 51969700 Rett til endringer forbeholdes Produsent: www.systemair.no _________________________________________________________________________________________________________ VR 300 ECV/B Bruks- og vedlikeholdsanvisning 206788 (16-11-2010) Systemair AB...
  • Seite 25 VR 300 ECV/B (1000W/500W) Lüftungsgerät Bedienungs- und Wartungsanleitung 10-05...

  • Seite 26: Einleitung

    Einleitung Die Installations-, Betriebs- und Wartungsanleitung beschreibt das Lüftungsgerät VR 300 ECV/B aus dem Hause Systemair AB. Sie enthält die wichtigsten Anweisungen und Empfehlungen zur Auslegung, Installation und Inbetriebnahme sowie zum Betrieb des Geräts. Das sorgfältige Studium dieses Handbuchs, der vorschriftsmäßige Geräteeinsatz und die Einhaltung aller Sicherheitsmaßregeln sind wesentliche...

  • Seite 27: Bedienung

    Zulufttemperatur auf den kleinstmöglichen Wert einzustellen. Dadurch wird die optimale Energie- und Belüftungseffizienz gewährleistet). „Sommerbetrieb" Wenn die Zulufttemperatur den eingestellten Temperaturwert übersteigt, stoppt der Rotor und die Wärmerückgewinnung wird unterbrochen (Sommerbetrieb). _________________________________________________________________________________________________________ VR 300 ECV/B Bedienungs- und Wartungsanleitung 206788 (16-11-2010) Systemair AB...

  • Seite 28: Abluft Vom Herd

    Schalters "A" auf Wartung Die Wartung des VR 300 ECV/B sollte normalerweise 3 - 4 mal pro Jahr vorgenommen werden. Neben der allgemeinen Reinigung sollte folgendes beachtet werden: Auswechseln der Frischluft-/Abluftfilter (mind. 1-2 mal im Jahr oder bei Bedarf) Die Taschenfilter können nicht gereinigt werden und müssen ausgetauscht werden.
  • Seite 29 Staub und Fett langsam in den Gebläsen ansammeln und die Leistung mindern. Die Gebläse lassen sich mit einem weichen Tuch oder Pinsel reinigen. Kein Wasser verwenden! Zur Beseitigung von Fett hat sich Brennspiritus bewährt. Vor Wiedereinbau gut trocknen lassen (Fig.5) Fig.5 _________________________________________________________________________________________________________ VR 300 ECV/B Bedienungs- und Wartungsanleitung 206788 (16-11-2010) Systemair AB...
  • Seite 30 Kontrollklappen im Kanalsystem (sofern vorgesehen) (Fig.8). Fig.8 Achtung! Zusätzlich muss die Dachhaube einmal jährlich überprüft und falls notwendig, gereinigt werden. Für Bedienung und Wartung der Dunstabzughaube lesen Sie bitte die dazugehörigen Anleitungen. _________________________________________________________________________________________________________ VR 300 ECV/B Bedienungs- und Wartungsanleitung 206788 (16-11-2010) Systemair AB...

  • Seite 31: Fehlersuche

    Prüfen Sie, ob der Abluftfilter verschmutzt ist. d) Prüfen Sie, ob sich der Tauscher dreht. 4. Lärm oder Schwingungen a) Gebläse reinigen. b) Überprüfen ob die Gebläseschrauben fest angezogen sind. _________________________________________________________________________________________________________ VR 300 ECV/B Bedienungs- und Wartungsanleitung 206788 (16-11-2010) Systemair AB...

  • Seite 32: Kundendienst

    VR 300 1000W QUALITY CONTROL 220- 240V 50/60Hz IP 24 Date..... 2x100 W 1200W Sign:....www.systemair .com Fig.10 Systemair GmbH Seehöfer Straße 45 97944 Boxberg Tel.: 07930 9272-0 Mail: reparatur@systemair.de _________________________________________________________________________________________________________ VR 300 ECV/B Bedienungs- und Wartungsanleitung 206788 (16-11-2010) Systemair AB...
  • Seite 34 Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 206788 (16-11-2010) 10-05...
