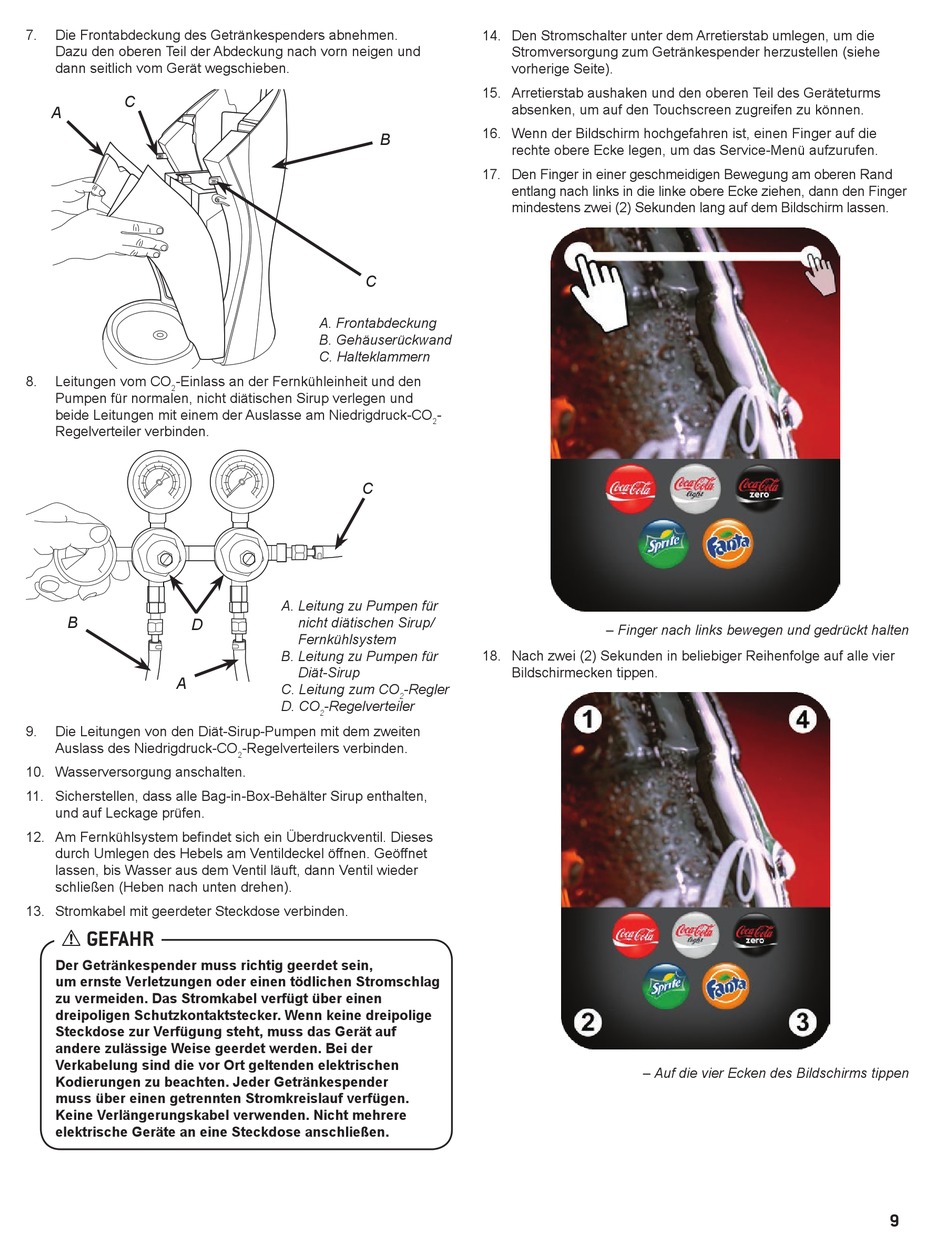

lancer Bridge Tower Betriebshandbuch Seite 9

7. Die Frontabdeckung des Getränkespenders abnehmen.
Dazu den oberen Teil der Abdeckung nach vorn neigen und
dann seitlich vom Gerät wegschieben.
C
A
8. Leitungen vom CO -Einlass an der Fernkühleinheit und den
2
Pumpen für normalen, nicht diätischen Sirup verlegen und
beide Leitungen mit einem der Auslasse am Niedrigdruck-CO
Regelverteiler verbinden.
B
D
A
9. Die Leitungen von den Diät-Sirup-Pumpen mit dem zweiten
Auslass des Niedrigdruck-CO
10. Wasserversorgung anschalten.
11. Sicherstellen, dass alle Bag-in-Box-Behälter Sirup enthalten,
und auf Leckage prüfen.
12. Am Fernkühlsystem befindet sich ein Überdruckventil. Dieses
durch Umlegen des Hebels am Ventildeckel öffnen. Geöffnet
lassen, bis Wasser aus dem Ventil läuft, dann Ventil wieder
schließen (Heben nach unten drehen).
13. Stromkabel mit geerdeter Steckdose verbinden.
! GEFAHR
Der Getränkespender muss richtig geerdet sein,
um ernste Verletzungen oder einen tödlichen Stromschlag
zu vermeiden� Das Stromkabel verfügt über einen
dreipoligen Schutzkontaktstecker� Wenn keine dreipolige
Steckdose zur Verfügung steht, muss das Gerät auf
andere zulässige Weise geerdet werden� Bei der
Verkabelung sind die vor Ort geltenden elektrischen
Kodierungen zu beachten� Jeder Getränkespender
muss über einen getrennten Stromkreislauf verfügen�
Keine Verlängerungskabel verwenden� Nicht mehrere
elektrische Geräte an eine Steckdose anschließen�
B
C
A. Frontabdeckung
B. Gehäuserückwand
C. Halteklammern
C
A. Leitung zu Pumpen für
nicht diätischen Sirup/
Fernkühlsystem
B. Leitung zu Pumpen für
Diät-Sirup
C. Leitung zum CO -Regler
2
D. CO -Regelverteiler
2
-Regelverteilers verbinden.
2
14. Den Stromschalter unter dem Arretierstab umlegen, um die
Stromversorgung zum Getränkespender herzustellen (siehe
vorherige Seite).
15. Arretierstab aushaken und den oberen Teil des Geräteturms
absenken, um auf den Touchscreen zugreifen zu können.
16. Wenn der Bildschirm hochgefahren ist, einen Finger auf die
rechte obere Ecke legen, um das Service-Menü aufzurufen.
17. Den Finger in einer geschmeidigen Bewegung am oberen Rand
entlang nach links in die linke obere Ecke ziehen, dann den Finger
mindestens zwei (2) Sekunden lang auf dem Bildschirm lassen.
-
2
– Finger nach links bewegen und gedrückt halten
18. Nach zwei (2) Sekunden in beliebiger Reihenfolge auf alle vier
Bildschirmecken tippen.
– Auf die vier Ecken des Bildschirms tippen
9
