Montaje

Ubicación
Notas
• Sólo el personal cualificado está autorizado a intervenir en este instrumento para la
instalación. Observar las indicaciones y los procedimientos de seguridad.
• Los choques electrostáticos pueden dañar el instrumento. Asegurar conexiones a tierra
apropiadas.
• En algunas aplicaciones se puede instalar varios instrumentos. Respetar una distancia
de separación mínima de 100 mm. Si no hay suficiente espacio, se recomienda la
instalación vertical.

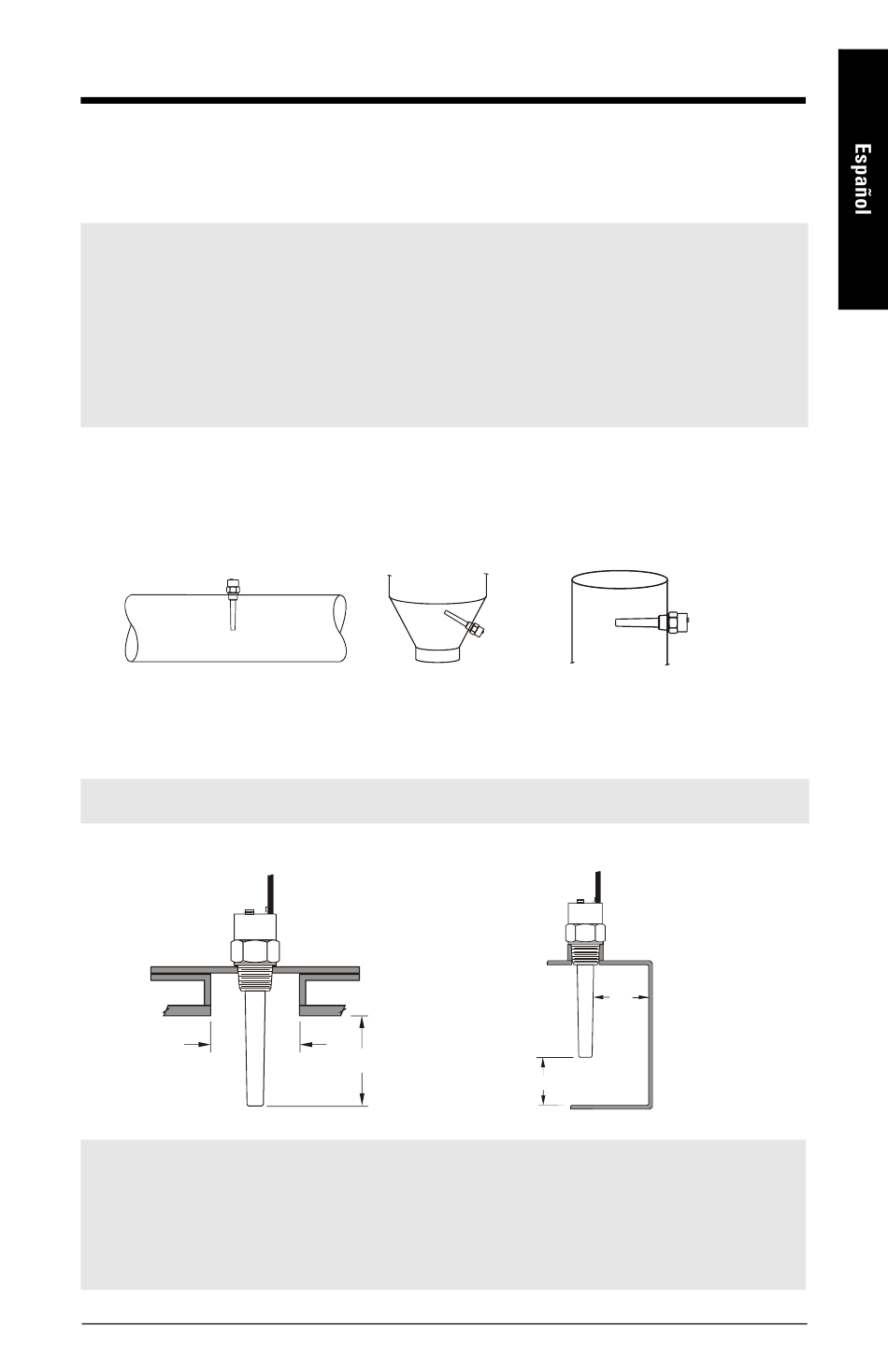

Pointek CLS100 está diseñado para el montaje en la parte superior (alarma nivel máx.) o
en la pared lateral del depósito (alarma nivel mín./máx.).
Montaje vertical
Recomendaciones para la instalación
Los esquemas de montaje son válidos para todas las versiones.
Nota:
Tubos verticales
>50 mm (2")
Observaciones relativas al proceso
• Evitar cualquier contacto del instrumento con la corriente de llenado.
• Instalar el instrumento tomando en cuenta el cono de apilado del producto.
• Montar el sensor para que no entre directamente en la corriente de llenado.
• Evitar la instalación del instrumento en zonas en las que puede haber
acumulación de material.
7ML19985QJ82 Pointek CLS100 – PUESTA EN MARCHA RÁPIDA
Montaje inclinado
>50 mm (2")
Horizontal
Proximidad a paredes
>50 mm
(2")
>50 mm (2")
Página ES-7
