Λειτουργία
Εκκίνηση
Αφότου το CLS100 τοποθετηθεί και καλωδιωθεί σωστά, τροφοδοτήστε το με ρεύμα. Το πράσινο
LED ανάβει για να επισημάνει ότι η μονάδα έχει τροφοδοτηθεί με ρεύμα και ότι λειτουργεί.
Ενδεικτικά LED
Κίτρινο = κατάσταση
αισθητήρα
Κόκκινο = κατάσταση
εξόδου
Πράσινο = τροφοδοσία
Έξοδος κατάστασης συναγερμού
Ρύθμιση ορίου συναγερμού
Για να βοηθηθείτε στην προσαρμογή του ορίου συναγερμού, για αξιόπιστη και επακριβή
ανίχνευση του υλικού διεργασίας, έχουμε ταξινομήσει τα υλικά και τις εφαρμογές σε τρεις
περιπτώσεις.
Ακολουθήστε τη διαδικασία πραγματοποίησης ρυθμίσεων, ανάλογα με την περίπτωση που
περιγράφει την εφαρμογή σας.
Σημειωτέον ότι η ευαισθησία της μονάδας μπορεί να ρυθμιστεί αναλόγως από το χρήστη.
7ML19985QJ82 Pointek CLS100 – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
• ON: επισημαίνει επαφή με το υλικό διεργασίας (η χωρητικότητα του
υλικού είναι μεγαλύτερη από τη ρυθμισμένη τιμή).
• OFF: επισημαίνει ότι ο αισθητήρας δεν έρχεται σε επαφή με το
υλικό διεργασίας (η χωρητικότητα του υλικού είναι μικρότερη από
τη ρυθμισμένη τιμή).
• ON: επισημαίνει την κατάσταση συναγερμού βρόχου mA και την
κατάσταση επαφής του ημιαγωγικού διακόπτη. Ανατρέξτε στην
Κατάσταση εξόδου συναγερμού στη σελίδα 7.
• ON: επισημαίνει ότι το CLS100 τροφοδοτείται κανονικά με ρεύμα.

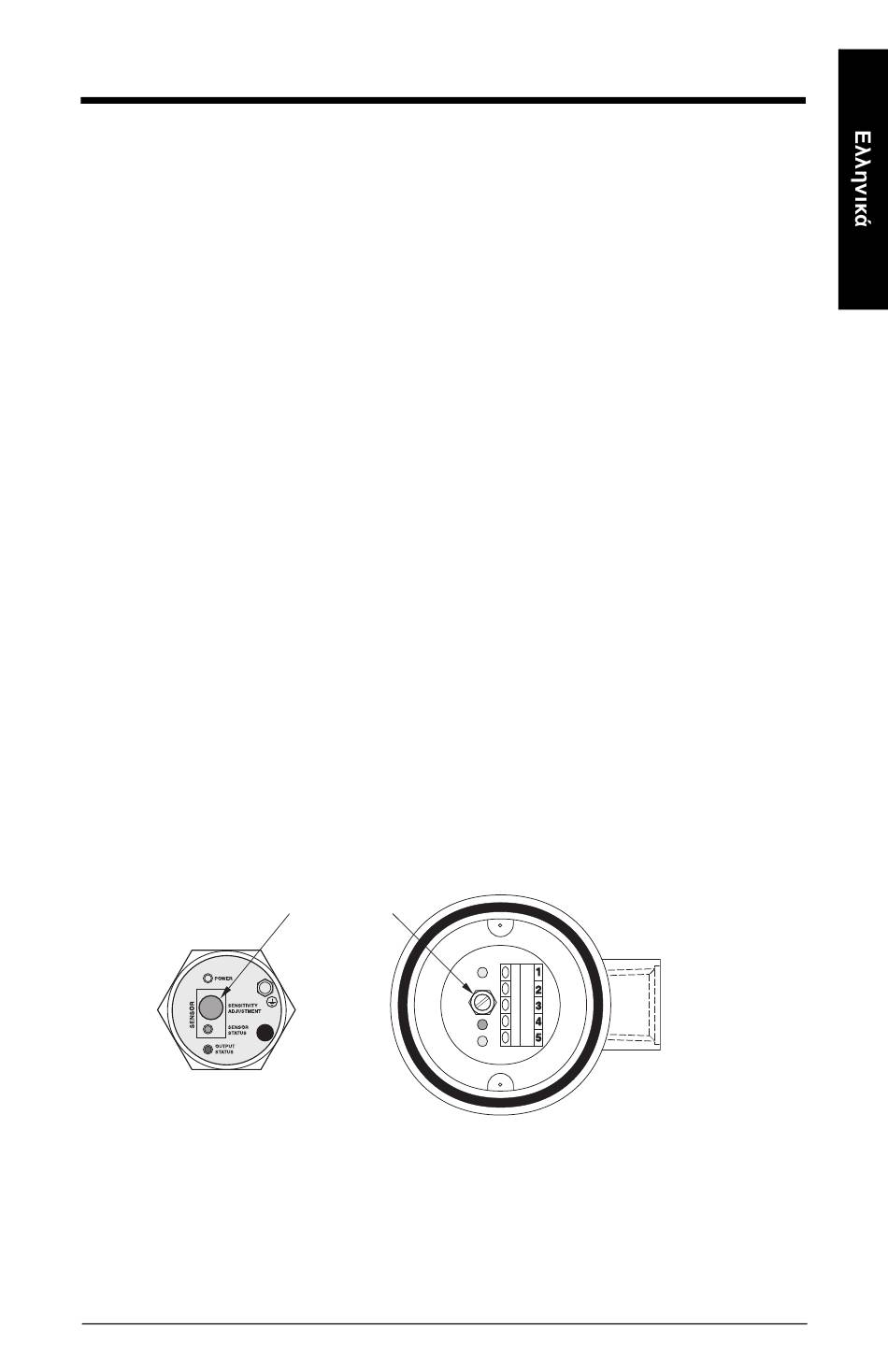

ποτενσιόμετρο 20 στροφών
Σελίδα EL-11
