Τοποθέτηση
Θέση
Σημειώσεις
• Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό και σύμφωνα με
τους κατά τόπους ισχύοντες κανονισμούς.
• Το προϊόν αυτό είναι ευάλωτο στο στατικό ηλεκτρισμό. Ακολουθήστε τις σωστές διαδικασίες
γείωσης.
• Όταν χρησιμοποιείτε πολλαπλές μονάδες, οι αισθητήρες πρέπει να απέχουν μεταξύ τους
100 mm. Τοποθετήστε διαγωνίως, αν ο χώρος στην κατακόρυφη διεύθυνση είναι
περιορισμένος.
Το Pointek CLS100 τοποθετείται κανονικά στο πάνω μέρος του δοχείου (κατάσταση
συναγερμού ανίχνευσης υψηλής στάθμης) ή μέσα από το τοίχωμα του δοχείου στο ύψος
ανίχνευσης (κατάσταση συναγερμού ανίχνευσης υψηλής ή χαμηλής στάθμης).

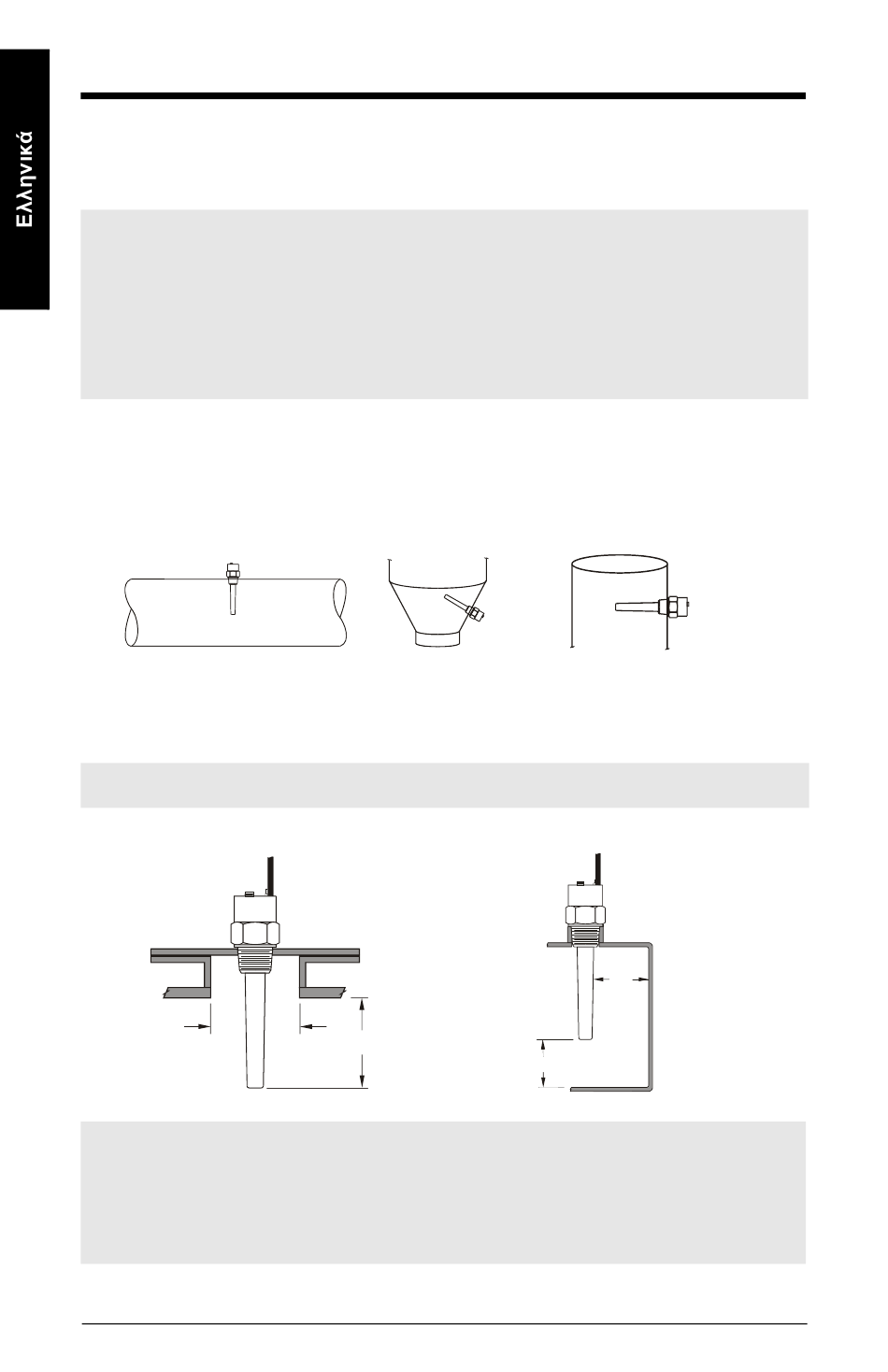

Κατακόρυφα
Χαρακτηριστικά και περιορισμοί εγκατάστασης
Σημείωση:
Τα διαγράμματα τοποθέτησης ισχύουν σε όλες τις εκδόσεις.
Κατακόρυφοι σωλήνες
> 50 mm (2")
Σημεία προσοχής
• Παραμείνετε μακριά από τη διαδρομή του πίπτοντος υλικού.
• Λάβετε υπόψη τη διαμόρφωση της επιφάνειας του υλικού κατά την εγκατάσταση
της μονάδας.
• Προστατέψτε το αισθητήριο από το πίπτον υλικό.
• Αποφύγετε τις περιοχές συσσώρευσης υλικού.
Σελίδα EL-6 Pointek CLS100 – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
Υπό γωνία
> 50 mm (2")
Οριζόντια
Περιορισμός από τον τοίχο
>50 mm
(2")
> 50 mm (2")
